Tuto : Création d’un meuble TV en placo

Meuble-TV-placo_44

Avec la cloison, la bibliothèque et le garde corps en placo, ZoneTravaux inspire ses lecteurs pour leurs propres réalisations. C’est Jérôme qui nous a contacté pour obtenir quelques conseils pour se faire un meuble TV sur mesure en placo. En échange de quelques photos (pour écrire cet article) j’ai décidé de le coacher pour cette réalisation en répondant à toutes ses questions et en le guidant pas à pas … Et le résultat est vraiment sympa !

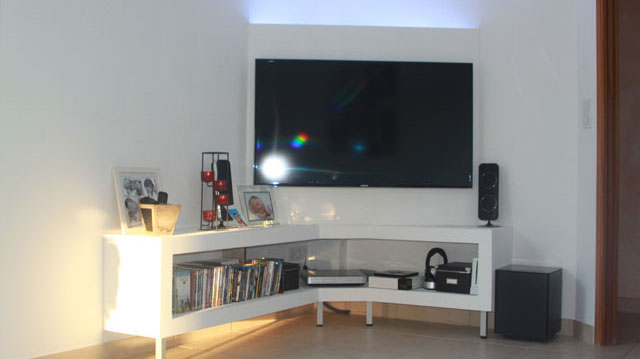

Quoi de plus sympa que de réaliser ses meubles sur mesure pour son chez soi ? Non seulement on profite du sur mesure pour que ça s’adapte parfaitement à son intérieur mais en plus on a la fierté d’avoir réalisé soi-même son meuble.

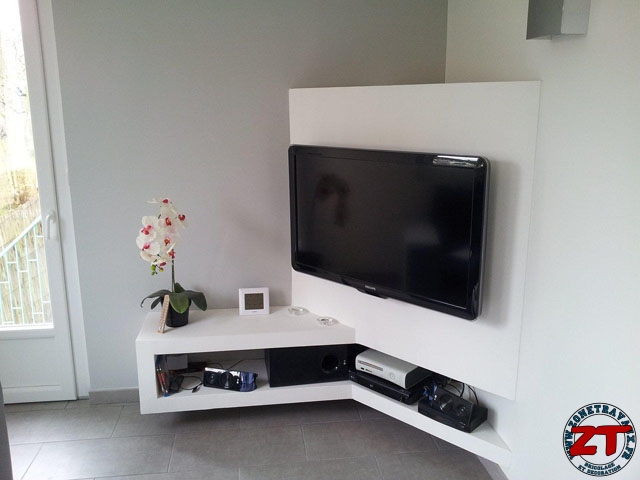

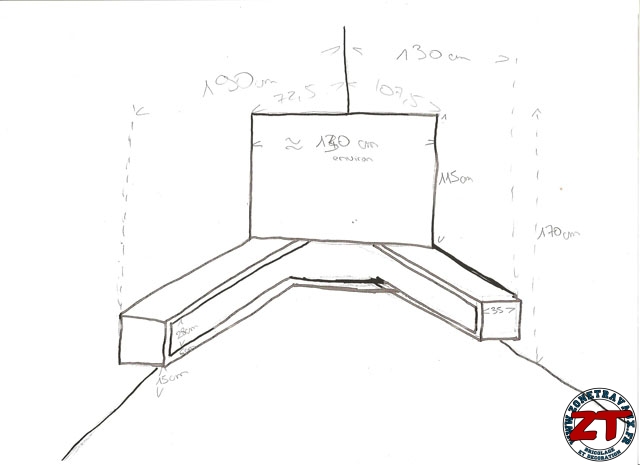

Pour faire son meuble TV, Jérôme m’a fait parvenir un schéma initial et une photo dont il s’est inspiré pour dessiner son meuble:

Meuble-TV-placo_46

Meuble-TV-placo_47

Puis il s’est lancé. Ce qui est le meilleur moyen de comprendre comment ça marche.

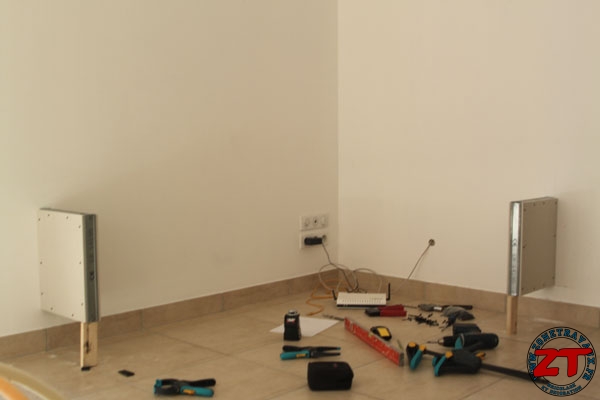

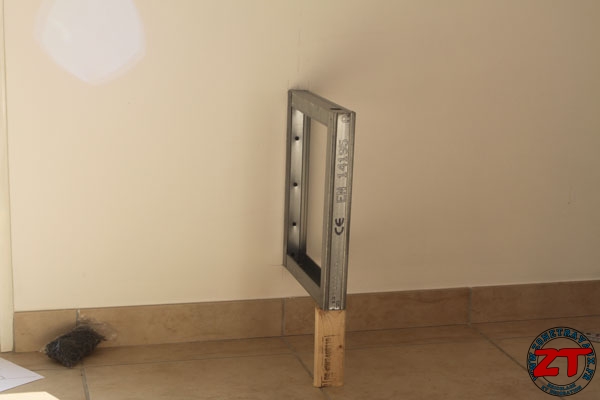

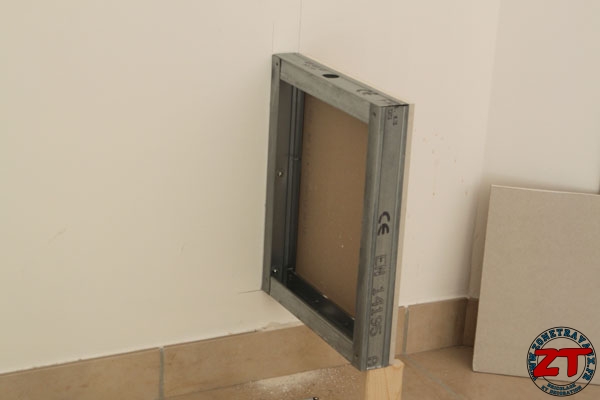

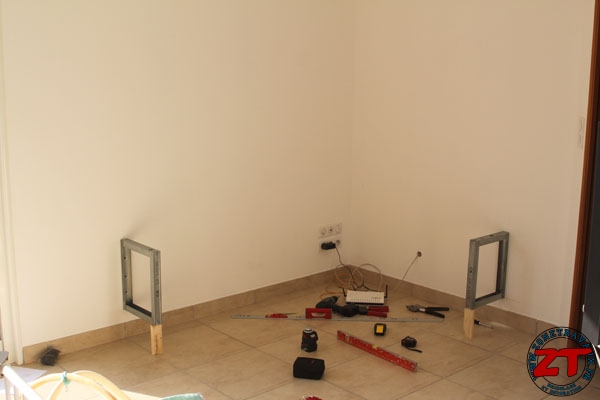

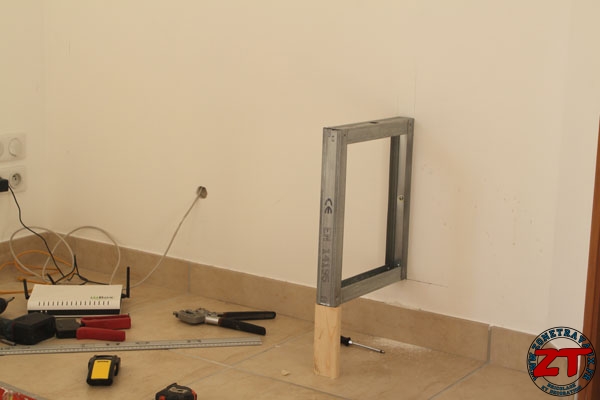

Comme pour toute réalisation en placo, on commence par les côtés verticaux avec la pose des rails et des montants :

Meuble-TV-placo

Meuble-TV-placo_02

Meuble-TV-placo_03

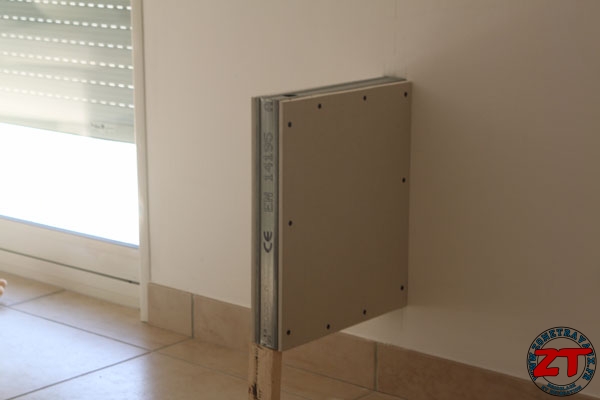

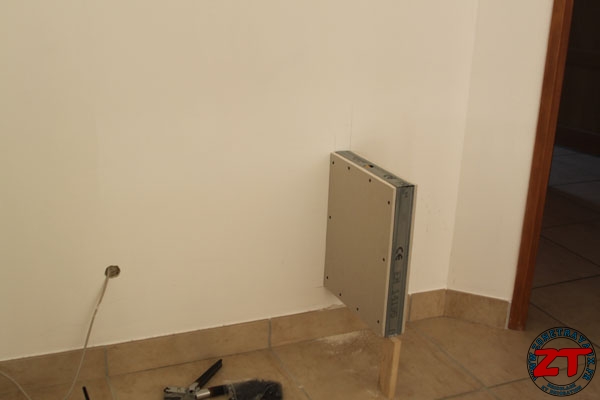

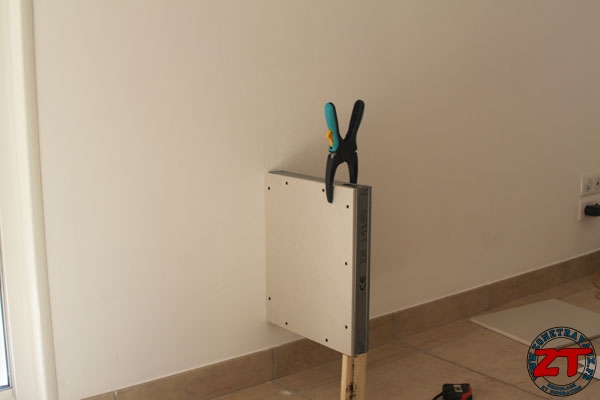

Puis on vient plaquer les faces avec les feuilles de placo :

Meuble-TV-placo_04

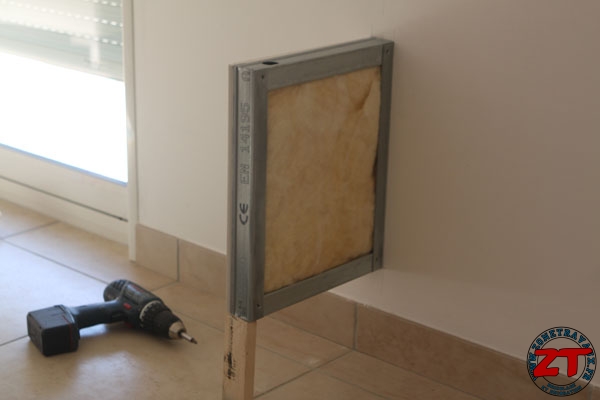

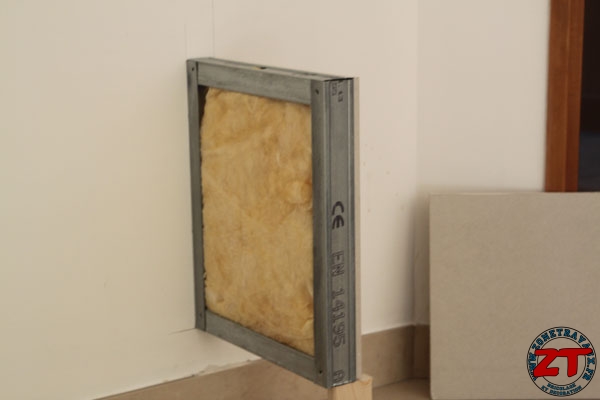

On insère la laine de verre pour ne pas avoir l’impression que ça sonne creux. Ca donne au meuble TV une impression de robustesse et de qualité :

Meuble-TV-placo_05

Meuble-TV-placo_06

Meuble-TV-placo_07

Meuble-TV-placo_08

Meuble-TV-placo_09

Meuble-TV-placo_10

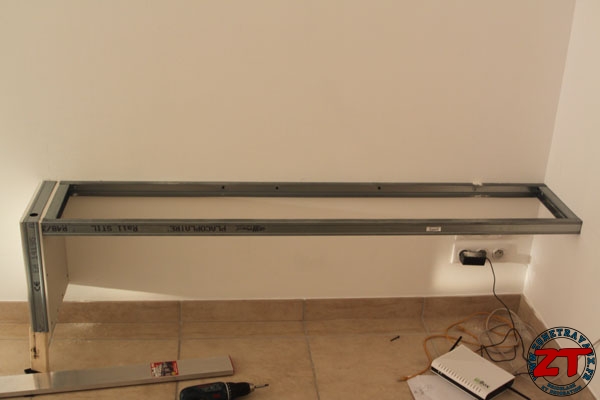

Puis on attaque les étagères horizontales.

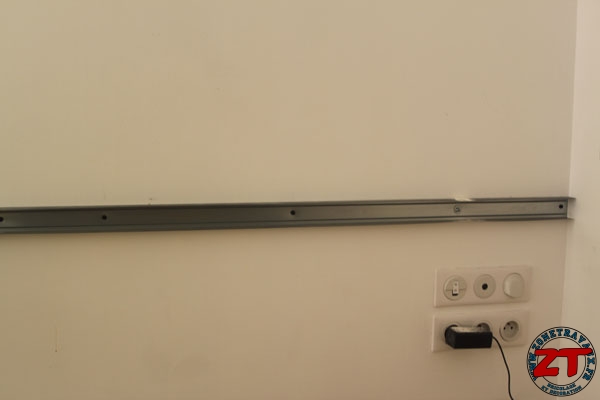

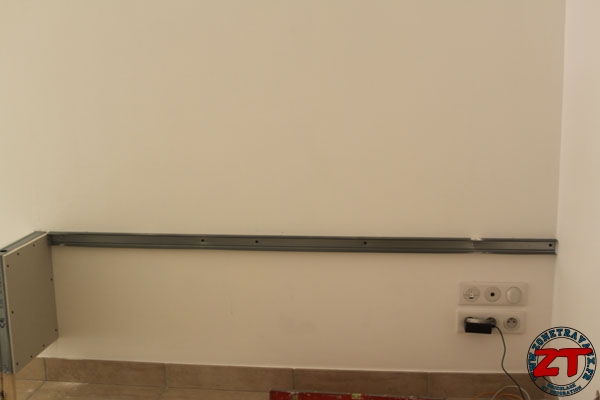

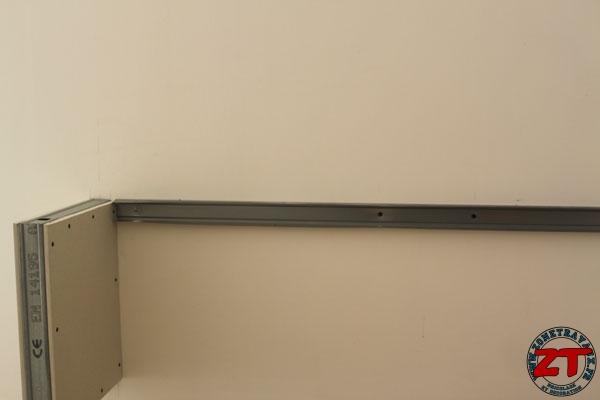

On pose les rails et les montants. (Il vaut mieux procéder à l’inverse de Jérôme car il est plus facile d’insérer les montants à l’intérieur des rails que les rails à l’extérieur des montants) :

Meuble-TV-placo_11

Meuble-TV-placo_12

Meuble-TV-placo_13

Meuble-TV-placo_14

Meuble-TV-placo_15

Meuble-TV-placo_16

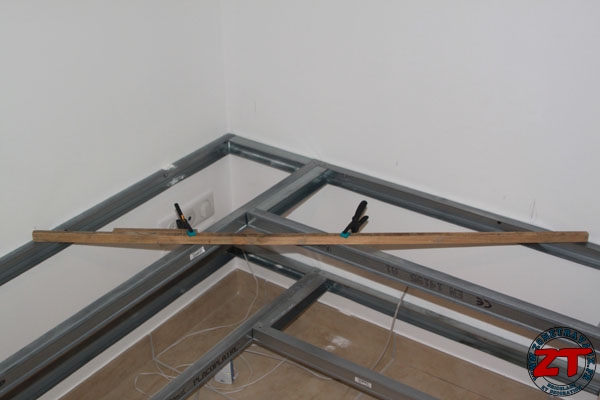

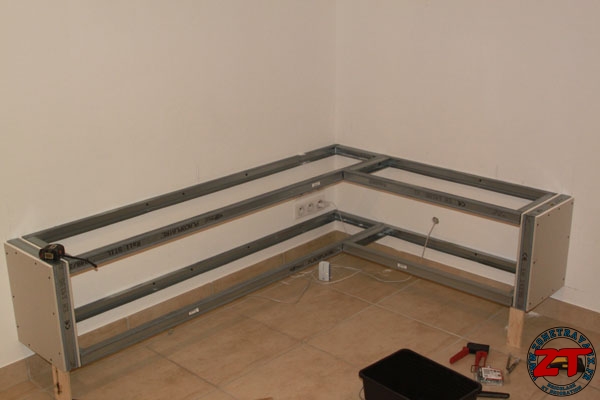

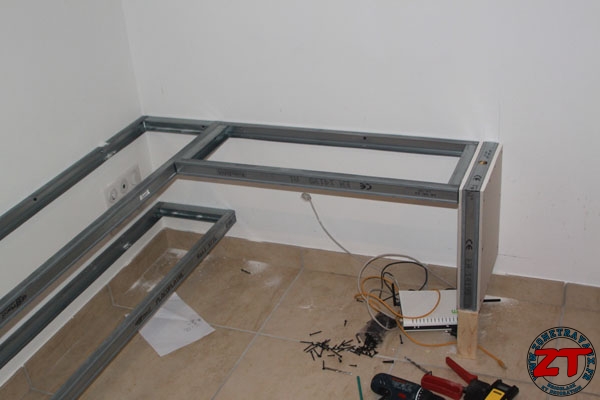

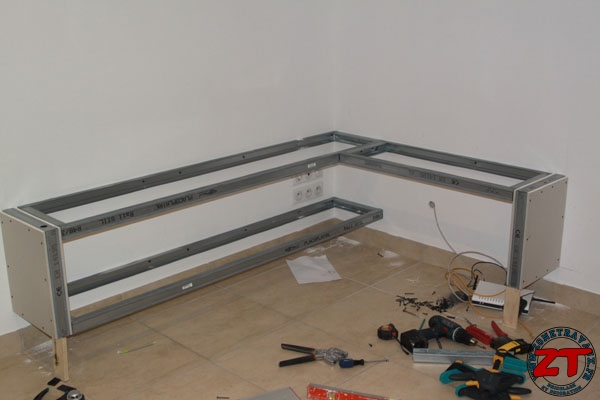

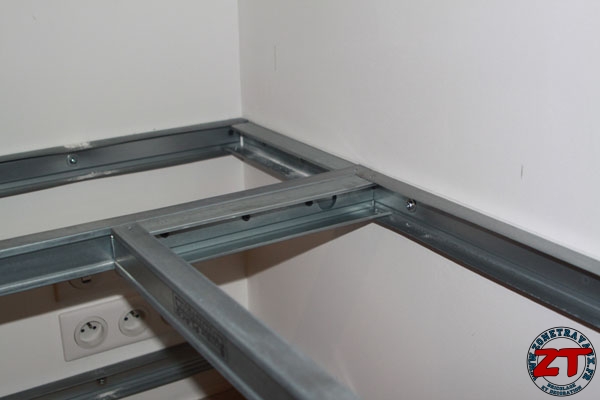

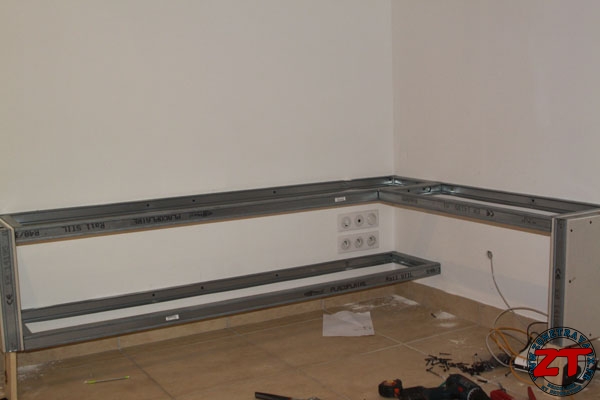

La partie un peu délicate, la jonction entre les deux plans au niveau de l’angle du meuble :

Meuble-TV-placo_17

Meuble-TV-placo_18

Meuble-TV-placo_19

Meuble-TV-placo_20

Meuble-TV-placo_21

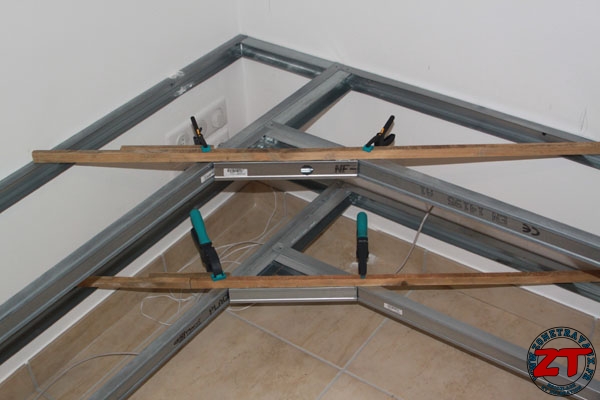

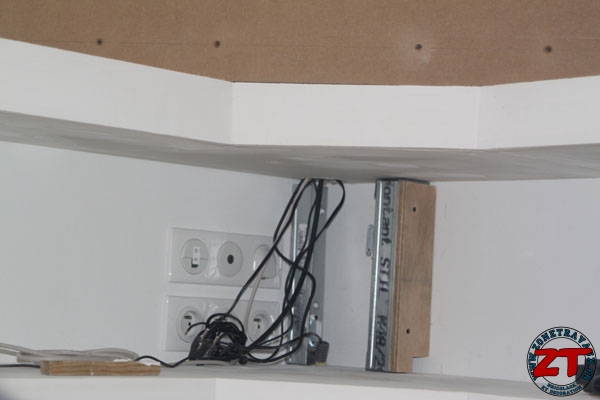

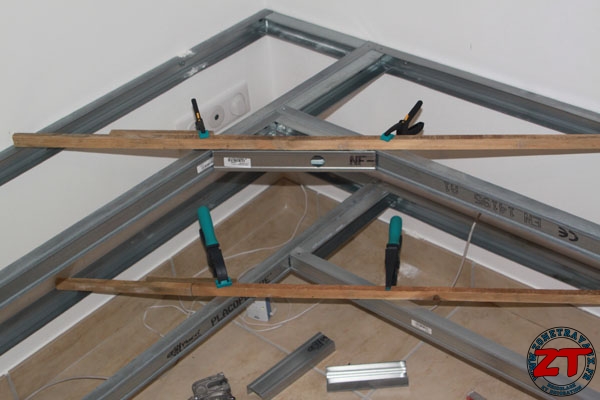

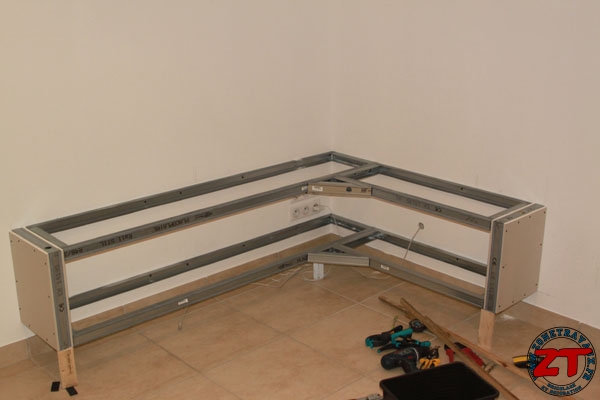

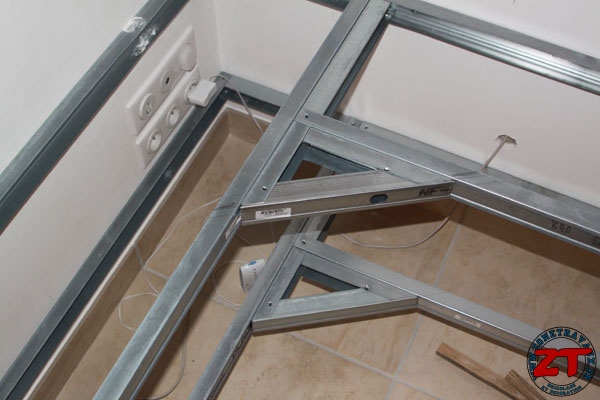

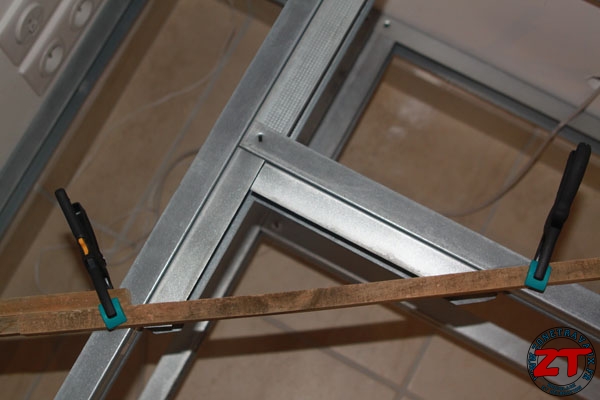

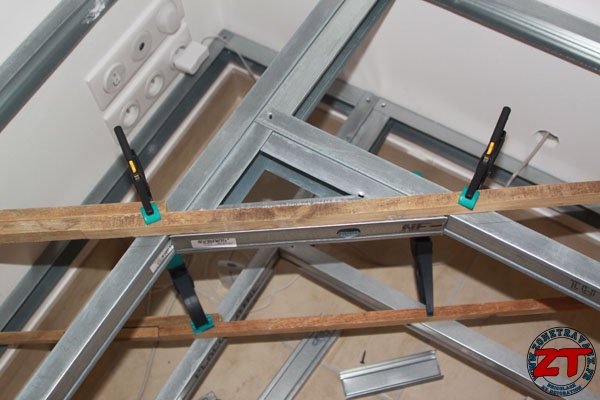

On pose des rails/montants dans les angles pour s’aligner sur le support de l’écran :

Meuble-TV-placo_22

Meuble-TV-placo_23

Meuble-TV-placo_24

Meuble-TV-placo_25

Meuble-TV-placo_26

Meuble-TV-placo_27

Meuble-TV-placo_28

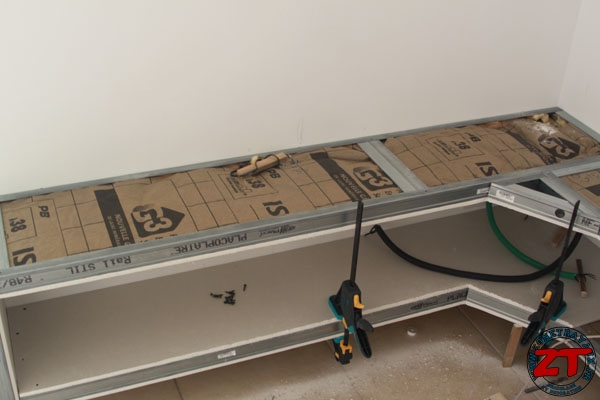

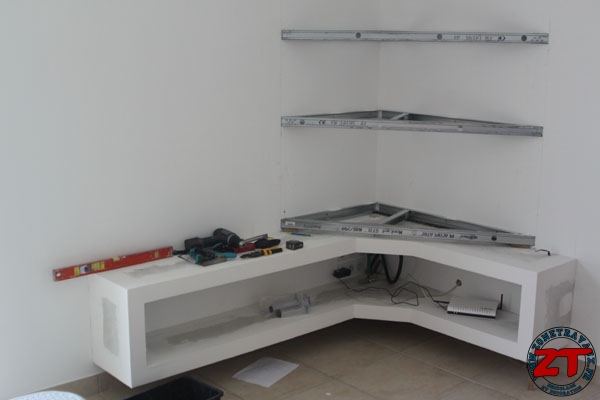

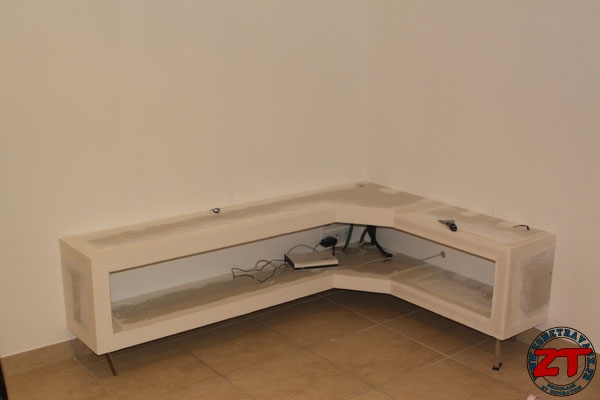

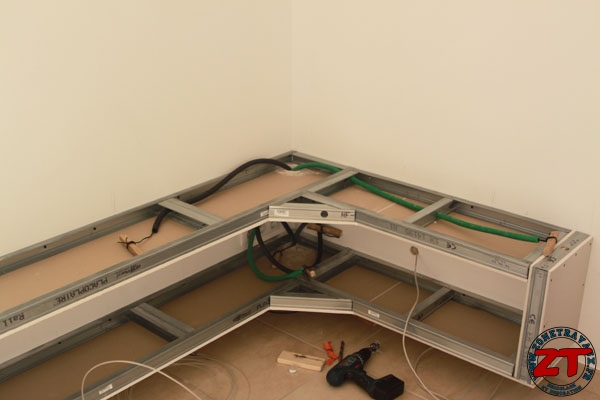

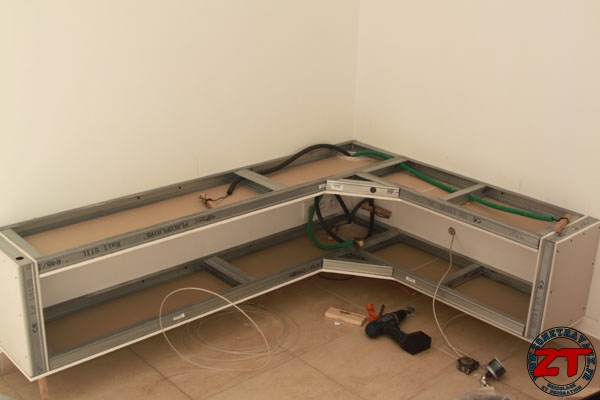

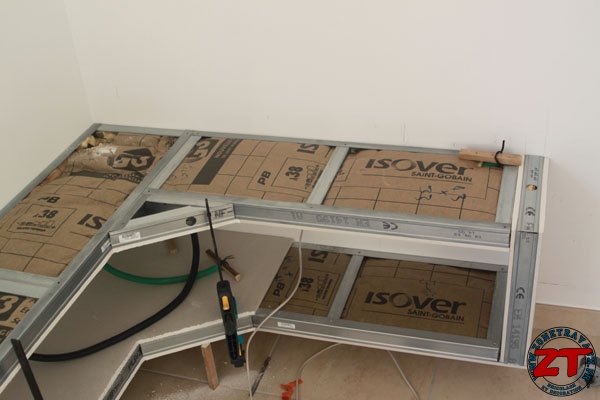

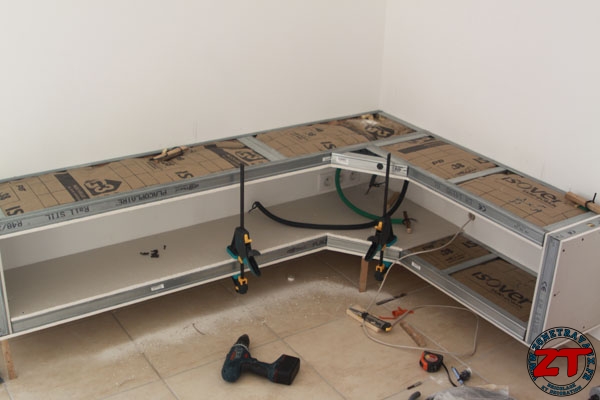

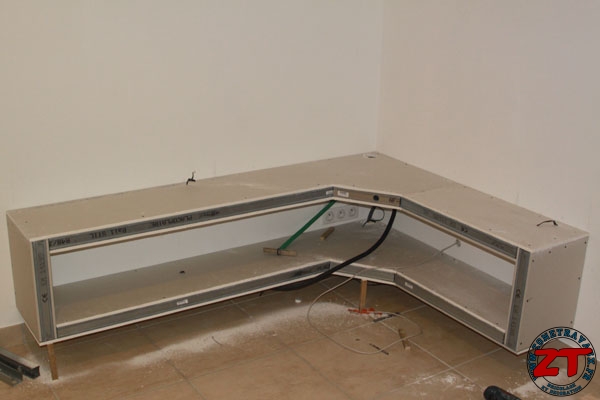

Et on commence à plaquer les étagères. Par le dessous pour pouvoir passer les câbles plus tranquillement. Pensez bien à passer vos câble tant qu’il est temps, après ça sera une vraie galère !

Meuble-TV-placo_29

Meuble-TV-placo_30

Meuble-TV-placo_31

Meuble-TV-placo_32

Meuble-TV-placo_33

Meuble-TV-placo_34

Tags : , , , , ,

A propos de

Passionné de bricolage depuis toujours, ZoneTravaux est pour moi un excellent moyen de partager avec les lecteurs mes expériences trucs et astuces accumulés au fil des ans.

58 Responses

  1. Un grand merci pour tes conseils!!! Nous sommes très content du résultat, comme quoi on peut faire du beau avec pas grand chose…

    • De rien Jérôme, merci à toi de m’avoir fait confiance. Le résultat est vraiment sympa. (Et plus de 1000 personnes ont vu cet article depuis qu’il a été posté, c’est plutôt encourageant !)

  2. Bonjour, j’aimerais connaitre le budget pour créer ce meuble svp.

  3. Bonjour , je trouve se meuble superbe et cela me donne envie d’en concevoir un ! Mes je n’arrête pas de me poser une question , comment avez vous pu viser les plaque de dessous vu la faible hauteur , ma visseuse a placo ne passe pas !! J’espère avoir une réponse de votre part et bonne joirnee

  4. Salut Mika,

    Excellente question. Il faut utiliser un adaptateur (renvoi d’angle) à placer au bout de la visseuse pour les accès difficiles comme ici … ou encore le faire à la main avec un petit tournevis (une main donne de la pression et l’autre tourne) il faut être patient 😉

    Le renvoi d’angle de trouve pour une 20aine d’euros. Attention de ne pas acheter un renvoi d’angle à 100€, il faut prendre au plus simple !

  5. Bonjour,

    Je viens de réaliser ce meuble TV chez moi.
    Mille merci pour cette merveilleuse idée ainsi que pour toutes les étapes détaillées ! Tout était très clair.
    J’aimerais toutefois savoir quel type de peinture a été utilisé pour la finition. J’imagine qu’il faut une peinture assez solide et épaisse pour bien protéger le placo et l’enduit des bandes à joint… En plus évidemment de la sous-couche.

    D’avance, merci.

    Nicolas.

    • Salut Nicolas !

      Merci pour ce commentaire. Pour la peinture, il est en effet conseillé de prendre une sous-couche et une peinture de bonne qualité, mais ce n’est pas la peinture qui rendra l’ensemble indestructible.

      Je suis vraiment content de voir que ce type de réalisation fait des émules et que le tutoriel sert à d’autres. Si tu m’envoies une photo de ta réalisation, je l’intégrerai à cet article avec plaisir.

      J.Charles

  6. Voici un lien vers l’album photo de mon meuble :

    https://plus.google.com/photos/104513584335599232118/albums/6038482193095668753?authkey=CJ3G-82K_IKZKg

    Il n’a pas été facile à mettre en place, dans mesure où l’angle de mes deux murs est aigü.
    Mais après presque une semaine de travail, j’ai fini par en venir à bout 🙂

    • 1 semaine … quand même ! Bravo à toi en tout cas, c’est propre. Et avec un tel angle, je comprends le besoin de faire un meuble sur mesure !
      Merci beaucoup pour les photo, je vais mettre à jour l’article avec.

      J.Charles

      ps : tu as ait comment pour visser les plaques du dessous ? (Je pose la question parce qu ça revient souvent comme problème).

  7. J’ai dû mettre environ une cinquantaine d’heure pour y arriver…
    Pour le vissage des plaques du dessous, j’ai utilisé un porte embout flexible. Ça n’a pas été de la tarte, mais j’y suis arrive.
    J’y pense… Dans la description des étapes de fabrication tu parles d’aimant pour cacher les câbles..
    Des quoi est-ce qu’il s’agit, exactement ? Parce j’ai une tonne de câbles et c’est vraiment affreux !

  8. Bonjour,
    Je viens de tomber sur votre tuto pour concevoir un meuble TV placo sur mesure, et suis en train de faire des plans tellement c’est exactement ce qu’il me faut pour mon intérieur. Toutefois plusieurs questions
    1- A quelle hauteur du sol positionnez-vous la cote basse du meuble ?
    2- Quelle hauteur prendre entre la cote basse et haute du meuble pour que ce dernier soit harmonieux ?
    3- Est-il nécessaire de positionner des pieds de renforts entre le sol et certains points du meuble bas ? Puis-je ne pas en mettre ?
    Merci pour votre retour.

  9. Bonsoir a tous,
    Je suis vraiment content que ma réalisation puisse vous donner envi!!!
    A bientôt
    Jérôme

  10. bonjour,
    Quelle épaisseur de panneau bois avez-vous utilisé pour fixer la TV ?
    Vous m’avez vachement inspiré. Merci pour ce tuto.

    • Bonjour,

      Comme expliqué dans l’article ce n’est pas moi directement qui ai fait le meuble, mais je pense qu’un minimum de 10mm fera l’affaire pour la planche de soutien.

      N’hésitez pas à faire un tour le forum pour nous exposer votre projet et obtenir un peu d’aide si besoin.

  11. Bonsoir,

    pour info j’ai utilisé une planche en medium de 16mm

  12. Bonjour,
    J’aimerai savoir à combien ça vous ai revenu?
    et la liste de matériel dont vous avez eu besoin?
    Cordialement,

    • Bonjour Bastien,

      Pour cette réalisation, le matériel n’est pas très coûteux. Il faut compter 20€ de rails et montants, 15€ de placo (2 feuilles), 15€ de bois, plus la bande à joints (armée et normale), la colle, la sous-couche, la peinture … En gros compte une centaine d’€ de matériel si tu as déjà les outils pour le placo (une pince à sertir et une cisaille).

      • Merci pour ta reponse rapide.
        Est ce que la pince a sertir est indispensable ou y a t il un autre moyen? Je ne suis pas bricolo dans l’âme mais je suis très emballer par se projet

      • Non, ce n’est pas indispensable, tu peux utiliser des vis auto-foreuses à la place … mais perso je ne suis pas fan et je préfère la pince à sertir (qui ne coute pas très cher … dans les 15€)

  13. Tu conseillerais quoi en hauteur max du meuble’ car j’aimerais avoir une niche de 40cm sur 45cm de profond mais si tu rajoute les 5cm de chaque côté + les 15cm par rapport au sol on monte le dessus du meuble à 65 cm par rapport du sol ça me fait haut? Quand penses tu?

    • Salut Bastien,

      Je n’ai pas vraiment de conseils à te donner concernant la hauteur … C’est vraiment un gros avantage de ce type de réalisations, c’est que tu peux l’adapter à chaque situation. A toi de voir si les 65 cm par rapport au sol te semblent beaucoup ou pas … Il faut réfléchir à la hauteur de l’écran une fois assis dans ton canapé. Je ne suis pas expert en installation home-cinéma mais je pense qu’il faut essayer de faire en sorte que l’écrans soit à hauteur des yeux, à toi de t’adapter en fonction de tes besoins et du rendu esthétique désiré.

  14. Salut
    Je suis très content de se tuto, je vais faire la même chose chez moi .
    Il y aura 2 niches et c’est un angle biscornue (une ancienne cheminée)
    Je vous enverrai les photos du résultat final.

  15. Bonsoir,

    Je viens de voir ce tuto et ça correspond à ce que je cherchais…Merci beaucoup pour les infos. J’ai vu également une console en forme de double croix. Est ce qu’il serait possible de mettre des photos montrant la réalisation?

    Merci pour votre aide

  16. salut
    super le tuto et la réalisation je suis fan !

    je me pose la question de l’accesibilité aux connectique de la TV
    la mienne à la plupart des connectique derriere la TV et non sur le côté. Je voudrais réaliser ce modèle mais je ne sais pas trop comment faire. Auriez vous une idée?

    merci et encore bravo

  17. Hello,

    Chapeau à l’artiste pour ce site web plus qu’utile pour nous bricoleur de tous niveaux.
    Cette idée de meuble TV est superbe et m’a permis par la même occasion d’imaginer toutes les possibilités offertes par l’usage du placo et des rails métalliques (je pense que je vais laisser mon imagination s’exprimer librement chez beaucoup d’amis et famille). Je suis actuellement en train de réaliser le même type de meuble, j’enverrai le lien pour les photos dès que complètement terminé.

    Question : Vous parlez d’embout adapté pour accès difficiles poutr visser les plaques du bas. Mais comment faire pour visser celles qui se trouvent complètement au fond ?
    Je pense que le fait de relever ce meuble par rapport au sol présente l’inconvénient de de venir un nid à poussière. Je pense que je le poserai directement au sol en reprenant le même principe que la création de la bibliothèque (que je fais aussi au passage). Quel est votre avis ?

    Merci
    Mostapha

  18. Salut
    Tu fais comment pour nettoyer derrière la plaque de soutien ?

  19. bonjour ce travail est-il accessible a tous si oui pouvez vous m’envoyer la liste des outils et matériaux sur mon adresse e-mail merci
    adresse

    • Bonjour Ambre,
      J’ai envie de dire oui et non. C’est à la fois simple mais il faut avoir quelques bases quand même. Si me demandez la liste des matériaux et des outils nécessaires c’est à mon avis que vous n’avez pas ces bases là. Regardez un peu sur le site les différents articles qui traitent du placo et vous aurez peut-être une meilleure vision d’ensemble de ce que ça représente en terme d’outillage et de matériaux.

  20. J’ai également eu l’expérience de faire moi même mon meuble tv bibliothèque sur mesure en placo.
    Je vous mettrai à disposition les photos de celui-ci si vous le souhaiter, par contre je me pose une question de finition, quel est à votre opinion la meilleure finition pour les partie étagères qui vont recevoir des objets afin d’éviter la dégradation des étagères et de facilité le nettoyage, sachant que je souhaiterai que cette finition soit le moins visible possible ( planche de mélaminé faible diamètre 2mm d’épaisseur, mais cela va ce voir), (Vernis incolore en deux couches, mais peux être un cout de reviens un peux trop onéreux), ( un système d’adhésif blanc en rouleau dé-coupable ( 40€ les 5 ou 10 m je ne me souviens plus)? que faire?

    • Bonjour Vince66,

      On mettra les images du meuble avec plaisir ! Concernant la finition, je vais vous donner une réponse toute simple, une bonne peinture de qualité fera très bien l’affaire. C’est ce que j’ai fait et il n’y a aucune problème. Pour le nettoyage, un chiffon humide fait l’affaire, un coup d’éponge si besoin et ça ne bouge pas. Faites au plus simple et au pire des cas, vous pouvez repasser un coup de peinture dans 5 ans si vous pensez que c’est nécessaire. Ajouter des épaisseurs qui se verront et ne tiendront pas dans le temps ne fera que surcharger votre meuble visuellement …

  21. Bonjour étant novice dans le bricolage, il faut quoi comme rail pour ce type d’utilisation car je suis vraiment perdu avec tout ce qu’il y a .

    D’avance merci de vos réponses

  22. Un peu bricoleur à mes temps perdu, je cherchai à faire moi même mon meuble TV et voilà que je tombe sur vos réalisations. 3 jours de travail aprés avoir consulté ce superbe reportage, nous avons enfin notre meuble TV et nous en sommes très satisfait.
    J’ai pris des photos est il possible de vous les envoyer pour fournir d’autres idées de montage ? (Même si dans les grandes lignes il ressemble a celui présenté dans le reportage)
    Merci pour ce site

  23. bonjour,
    très belle idée et très beau rendu final, bravo.
    j’ai l’intention de le réaliser en l’adaptant à mon intérieur mais j’ai deux petites questions:
    – peut on réaliser le panneaux support TV en plaquo ou est-ce plus sûr de le faire en bois?
    – peut-on se passer des pieds pour le meuble bas? si oui faut-il renforcer d’une manière ou d’une autre?

    en vous remerciant de votre réponse,

    cordialement

    • Bonjour Anthony,

      Merci pour votre commentaire.
      Alors oui il est possible d’utiliser du placo pour la planche du fond, mais si vous souhaitez y placer un support TV (ce dont je ne doute pas), il faut penser à placer un renfort derrière le placo pour éviter d’avoir à se poser la moindre question en terme de tenue du placo par rapport au poids de la TV.

      Ensuite pour les pieds, oui c’est toujours possible, mais ne faites pas des casiers trop profonds pour éviter d’avoir un long porte-à-faux et ne les chargez pas trop de lingots d’or ou autre objets trop lourds 😉

      Si vous vous lancez, n’hésitez pas à nous laisser quelques photos sur le forum, je les mettrai à la suite de cet article. Tenez-nous au courant.

  24. Superbe réalisation pour un coût plutôt raisonnable! Bonne idée 🙂

  25. Est ce assez solide notamment au niveau de l’angle interne pour supporter du poids (livres)?

  26. bonjour,
    je suis tombé sous le charme de ce meuble TV, je vais faire la même chose chez moi.
    pourrais tu me donner un ordre d’idée du prix que cela t’as coûté?
    merci pour ce tuto.

  27. Moi j’en ai eu pour environ 160€
    Ce qui comprends les rails et montant les plaques de placo hydrofuge (vert) les pieds pour faire jolie les bandes à placo ( normal et à armature) la peinture les chevilles molly
    Voilà bon courage ça en vaut la peine

  28. je les réalisé super idée et pas du tous compliqué j’en suis ravie

  29. Bonjour,
    Selon vous quels est le poid que nous pouvons faire tenir sur la plaque ou repose la TV ? En effet j’ai une TV de 140 cm l’idée me plait bien mais je veux été sur qu’on puisse la faire tenir sur le plaque. Une planche en bois peut être? Merci pour votre retour.

  30. bonjour à vous ,
    je trouve votre tuto super , et je pense que je vais bientôt tenté 🙂

    et je vais même le partager sur fb , si c’est possible , tellement je trouve ca excellent !
    petite question , pensez vous que le faire en mural sans pied , cela tiendra ? ou y rajouter un truc supplémentaire ??

    cordialement

  31. Bonjour,

    Merci pour cette idée j’ai fait le même à la maison.
    Je n’ai pas mis de plaques en dessous ni en haut ni en bas, c’est niquel.
    Je n’ai pas mis de pied et j’ai une ancienne tv écran plat 115 cm qui pèse une tonne, le meuble ne bouge pas.

    • Bonjour,
      Merci pour ce commentaire.
      Pourquoi ne pas avoir mis les plaques du dessous ? Vous n’avez pas de montants ou la laine de verre visible ?
      En tout cas, n’hésitez pas à m’envoyer une photo que je puisse l’ajouter dans l’article avec les autres réalisations.

      • Re bonjour Jean Charles

        Finalement j’ai mis des pieds au cas ou, les montants non, ils ne sont pas visibles et je n’ai pas mis de laine de verre non plus..
        J »ai également mis des planches en guise de porte, le rendu est magnifique !!!

        Merci encore pour cette super idée !!!
        Comment vous envoyer les photos ?

  32. Avec quelle type de vis avez vous fixé les rails dans le placo. Car rien qu’avec des vis à placo j’ai peur que cela tombe merci par avance

  33. bonjour, c’est exactement ce qu’il nous faudrait!
    On fait construire on pas le choix de mettre dans l’angle.
    C’est juste superbe !

  34. Bonsoir, tout d’abord tout mes voeux de bricoleur 2017, je suis tomber sur le charme de ce site ZT pour les bricoleurs tout niveau!
    Part contre ce meuble TV nous à ouvert l’esprit pour modernisé notre salon.
    J’ai une question que personne n’a poser, les champs du meuble ils on recouvert de placo ou de plâtre a moulé?
    Serait il possible d’avoir des photos a cet adresse mail merci?
    Cordialement

    • Bonsoir, merci pour vos voeux !
      D’abord, les chants sont uniquement recouverts uniquement de placo (avec des bandes et de la colle) puis sont peints.
      Ensuite je n’ai pas d’autres photos à vous envoyer que celles qui sont dans l’article. Donc ça ne vous apportera rien de plus.
      Bonne soirée à vous.
      (PS, je retire votre adresse mail de votre commentaire pour éviter que vous vous fassiez spammer inutilement).

  35. Un grand merci pour ce tuto. C’est exactement ce qu’il nous fallait la TV étant en angle dans la pièce. On l’a arrangé par rapport à notre emplacement.
    Je suis fière de ce qu’a réalisé mon mari, et ce grâce à vous
    J’aimerai vous mettre des photos, mais je ne sais pas comment faire
    Continuez à nous donner des idées !!!!
