[Pergola Dossier 2] Découpe et installation des poteaux et pannes

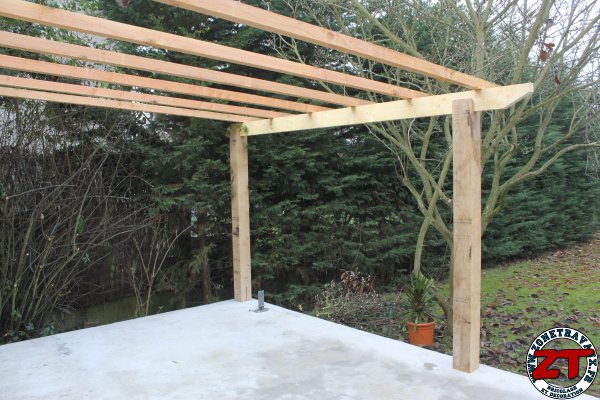

Pied poteaux et pannes Pergola (25)

J’ai passé pas mal de temps à construire ma pergola et c’est donc l’occasion de pouvoir vous présenter les détails de cette réalisation au travers de différents articles. Cela vous permettra de constater qu’un tel travail est accessible à tous bricoleurs et je pense que les photos et explications vous donneront toutes les informations dont vous aurez besoin si vous vous lancez !

Sur simple demande dans le bas de cet article, je peux vous envoyer le plan Sketchup qui m’a servi de base pour concevoir ma pergola alors n’hésitez pas !

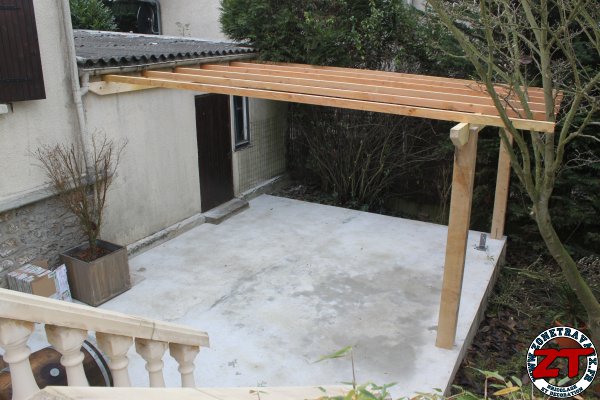

Terrasse & Pergola travers 2

Dans ces articles, je ne vous préciserai pas les mesures des différentes coupes de bois car elles seront forcément à adapter à la configuration de votre terrasse. Par contre, je préciserai les matériaux utilisés bien entendu.

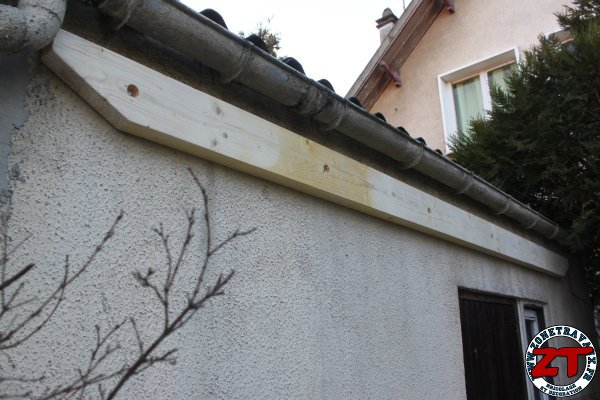

Après le dossier 1 (Focus sur le scellement chimique pour installer la panne contre le mur porteur), je vous présente donc le dossier 2 : comment découper et installer vos poteaux (et pieds de poteaux) et les deux pannes qui supporteront les chevrons.

Avant toute chose, voici un peu de vocabulaire histoire que nous parlions toutes et tous de la même chose (certains termes peuvent varier donc cela vaut la peine de préciser de quoi je vais vous parler dans la suite de l’article).

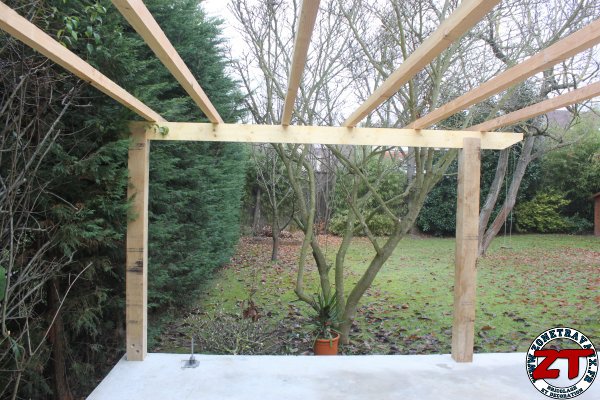

pied de poteau, poteau, chevron, panne, renfort

1/ Préparation de la terrasse et du garage avant début des travaux

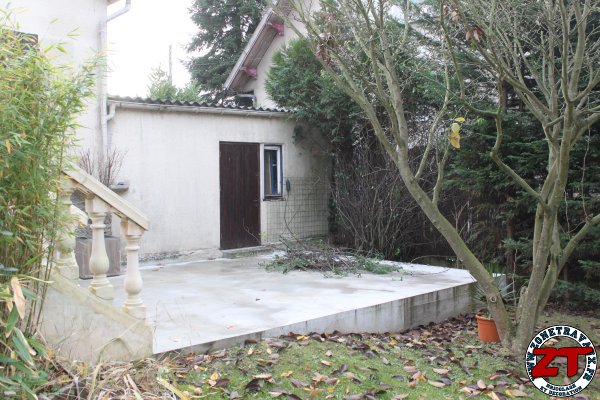

L’année passée, j’ai construit ma terrasse en béton afin de profiter d’un endroit de mon jardin qui était à l’abandon et surtout qui ne servait à rien. Le but était de gagner en surface utile sans dépenser trop d’argent. J’ai maintenant à disposition une dalle de 34 m² qui me permet de stocker une partie de mon bois de chauffage, de faire des barbecues sans avoir les pieds dans la boues et surtout un endroit ou mettre un hamac pour passer les longues après midi d’été !

Terrasse en béton - modélisation 3D

Terrasse en béton - modélisation 3D

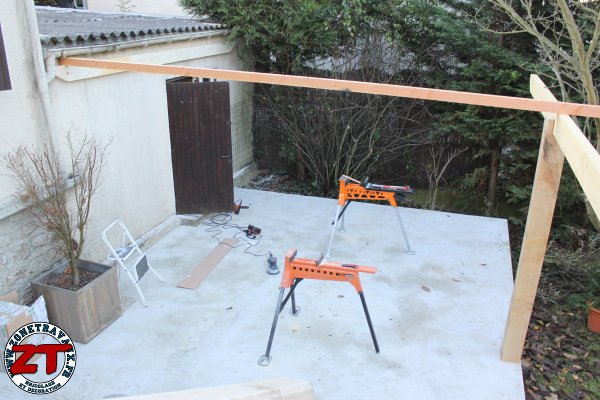

Pour commencer, j’ai élagué les arbres qui dépassaient au dessus de la terrasse mais aussi, retiré la gouttière du garage pour dégager un peu l’espace de travail.

Pied poteaux et pannes Pergola

Ensuite, je suis parti chercher mon bois en GSB (Leroy Merlin construction pour ne pas les citer) en partant sur un bois brut traité classe 2 (oui, oui… mais c’est pour mieux le traiter ensuite) dans le but de partir d’une base « vierge » et réaliser cette pergola vraiment par moi-même.

Le bois utilisé :

  • Poteaux X2 : 15x15cm par 5m
  • Pannes X2 (bastaings) : 63×175 mm par 4m
  • Chevrons x7 : 63×75 par 5m

Un des chevrons est utilisé pour réaliser les renforts car les chutes ne sont pas suffisantes (il y aura donc 6 chevrons sur la pergola).

Le matériel nécessaire :

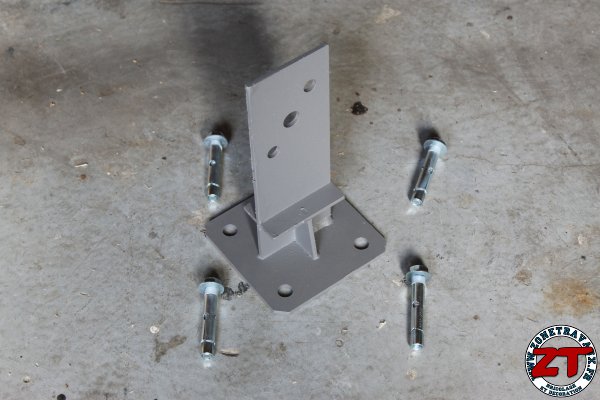

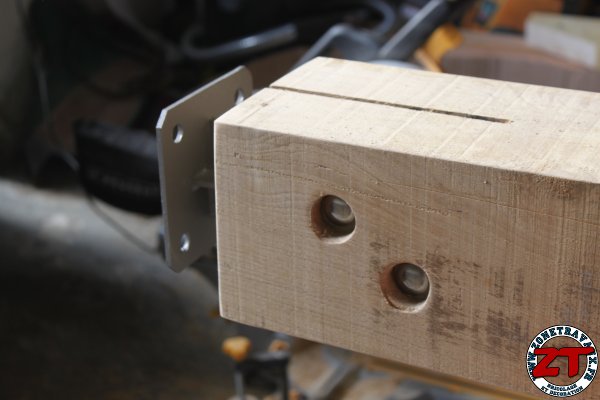

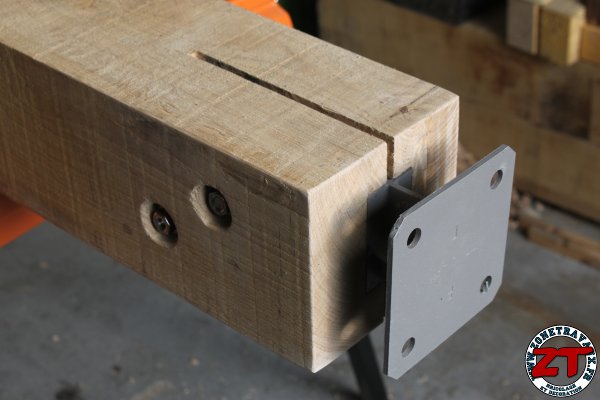

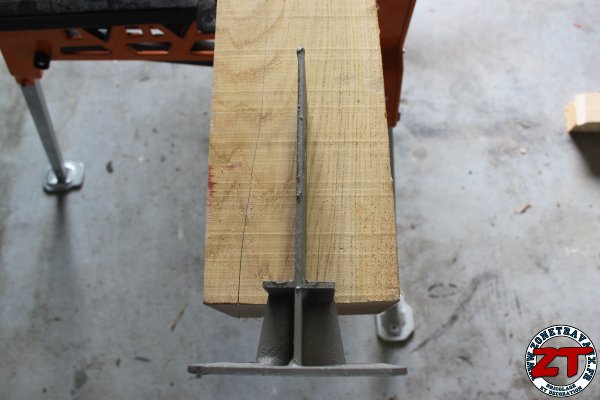

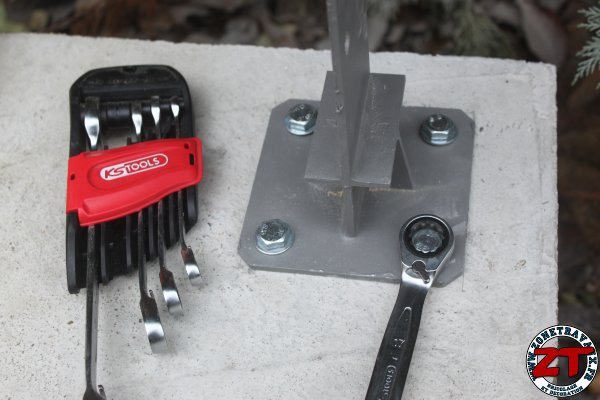

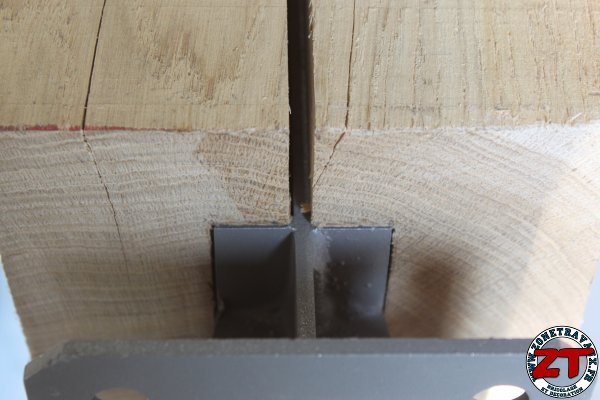

  • Deux Pieds de poteau à âme (platine en T)

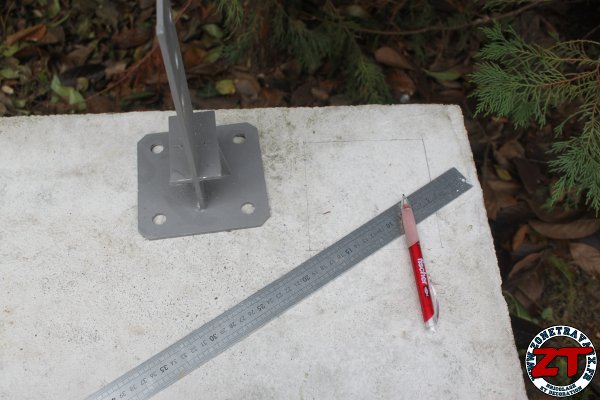

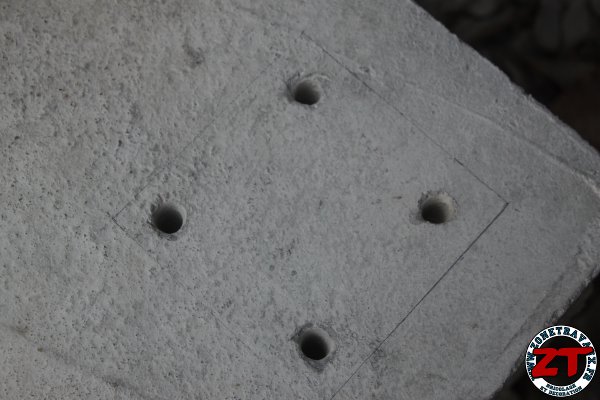

  • 8 chevilles à béton (ancrage au sol)

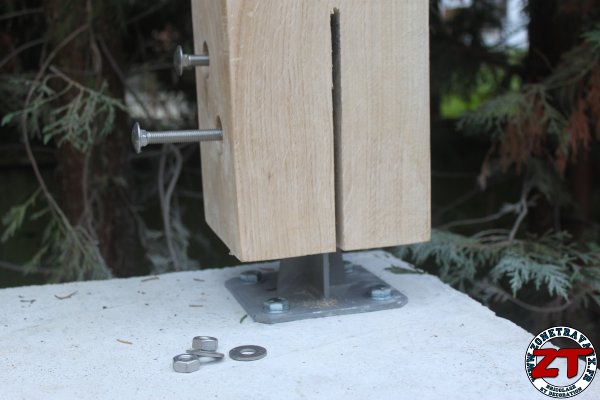

  • 4 boulon tête ronde collet carré zingué (ancrage des poteaux)
  • Kit de scellement chimique
  • De la visserie SPAX (cela fera l’objet d’un article dédié !)

SPAX a en effet de la visserie dédiée pour la construction de pergola (cf leur site) et je me suis d’ailleurs très fortement aidé de leur vidéo Youtube pour la construction de ma pergola :

Les outils utilisés :

Pied poteaux et pannes Pergola (1)

2/ Découpe et préparation des pannes

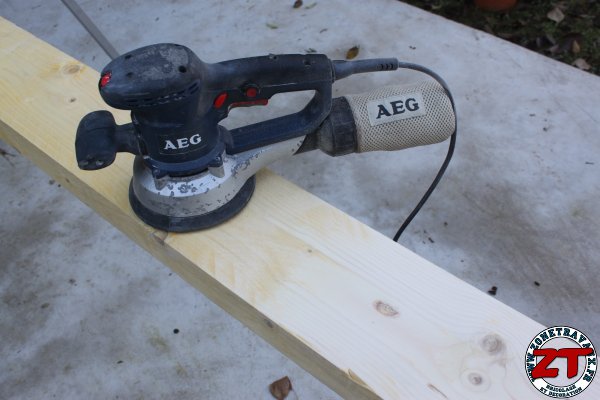

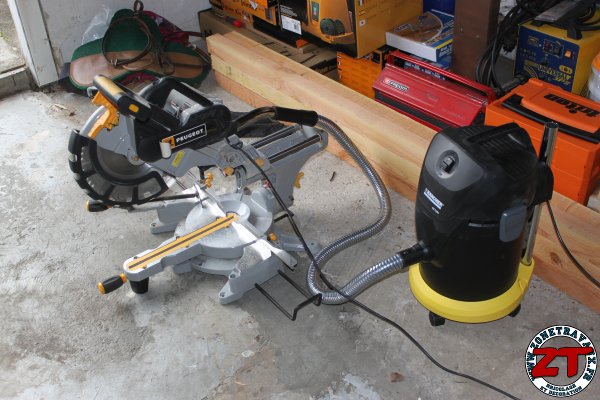

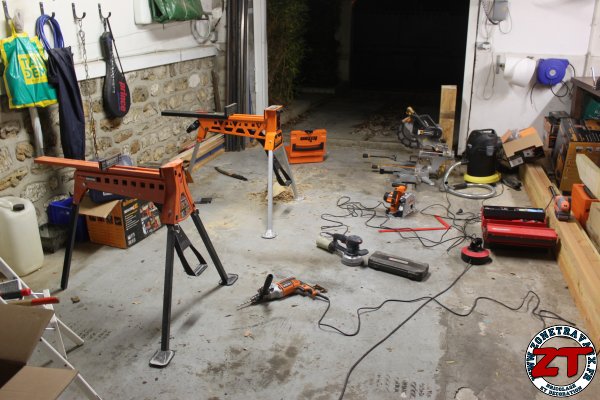

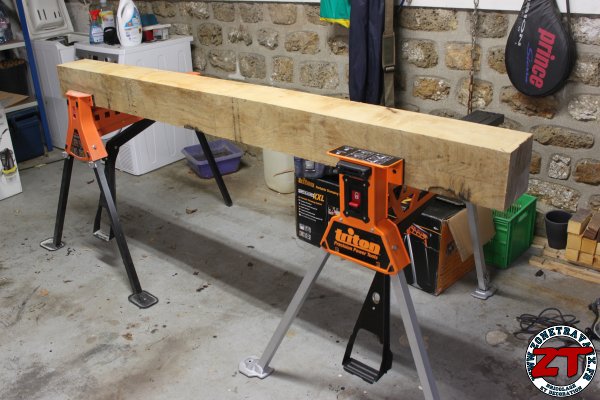

Pour réaliser proprement mes découpes de bois, j’ai mon outil magique dont je me sers de plus en plus. Pour les découpes droites, une simple scie à main pourrait suffire mais dès lors que vous aurez à réaliser des coupes en angles, une scie à onglet n’est pas du luxe. Afin d’éviter la poussière dans la garage/atelier, j’ai collé à l’arrière de la scie l’aspirateur à cendre et poussière AD 3.200 Kärcherr (un test est d’ailleurs en préparation).

Pied poteaux et pannes Pergola (2)

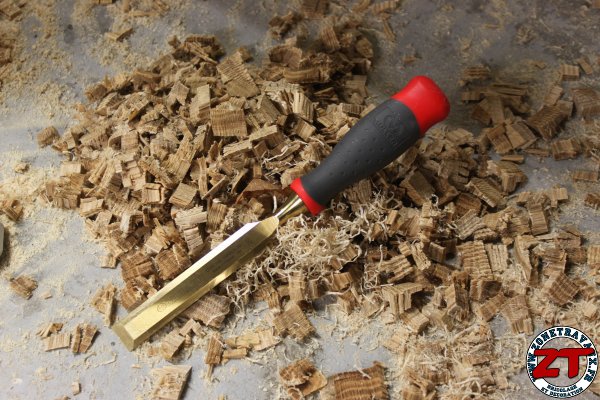

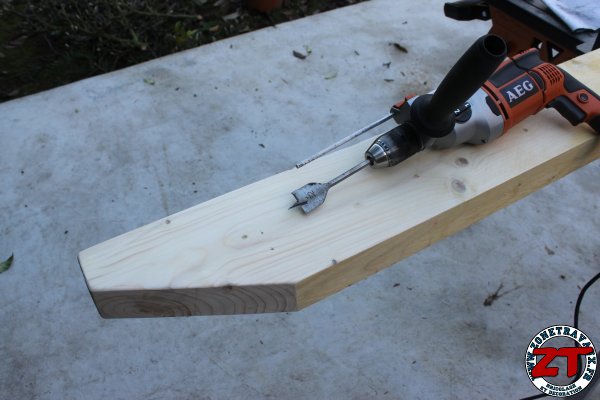

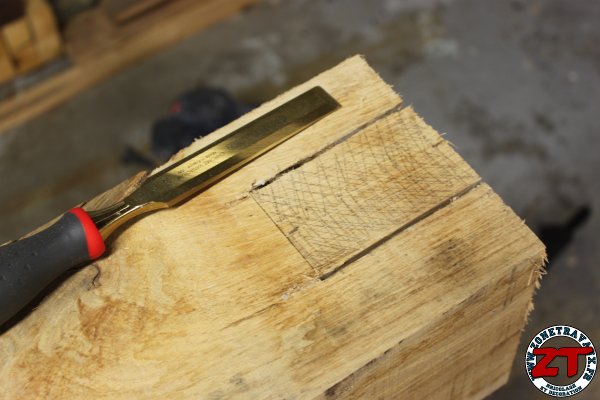

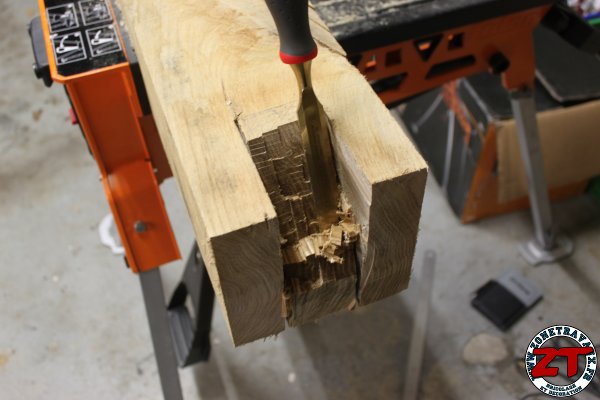

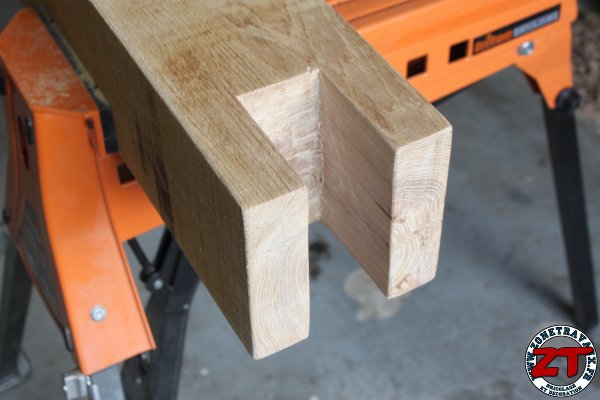

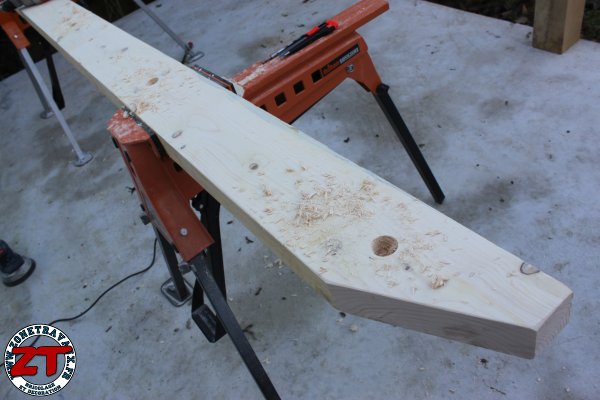

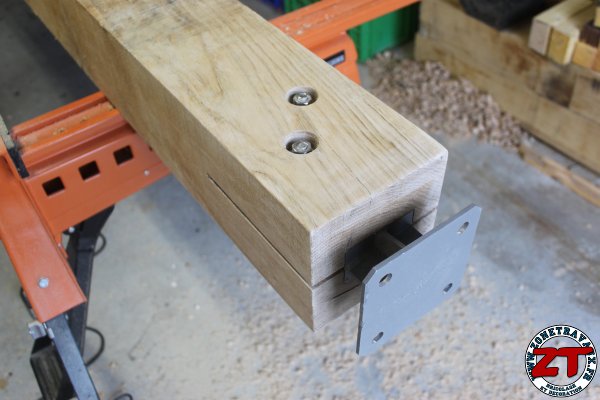

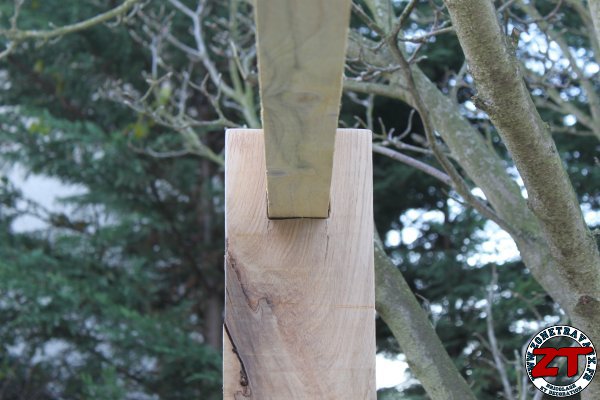

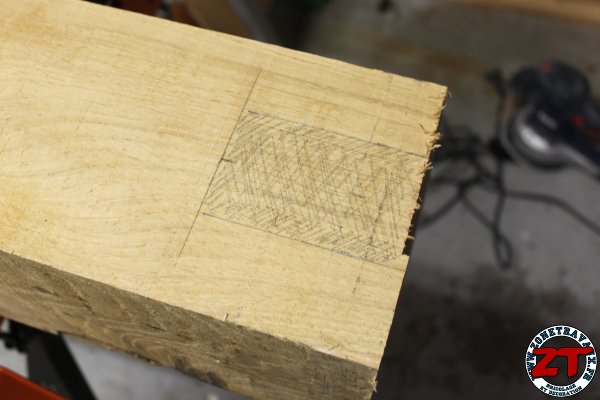

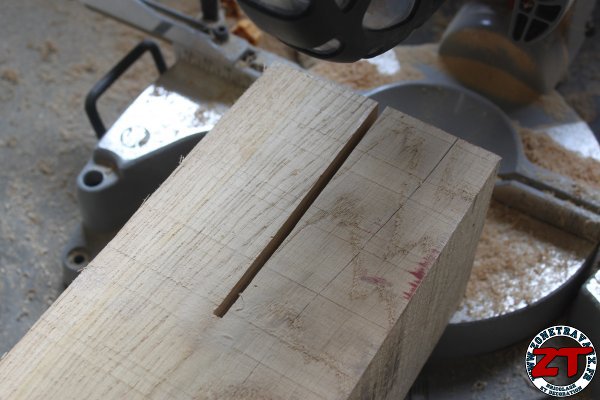

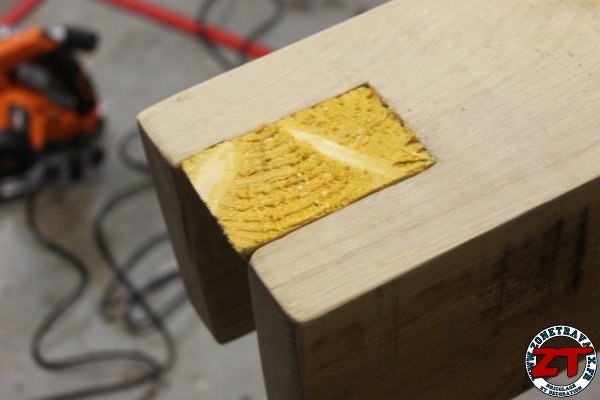

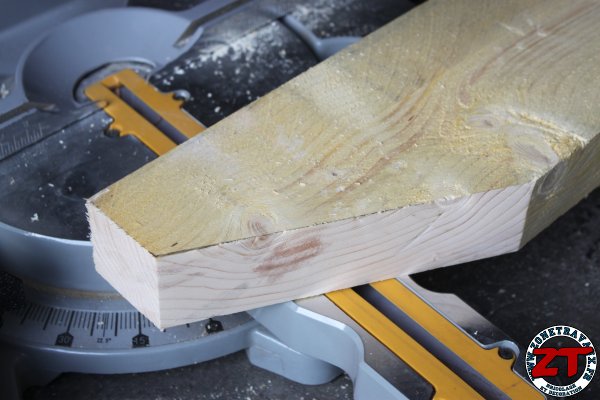

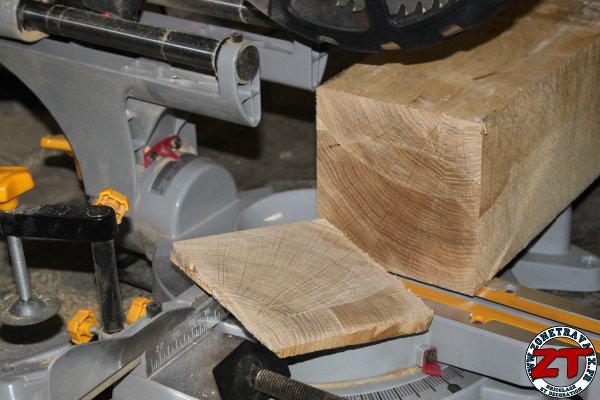

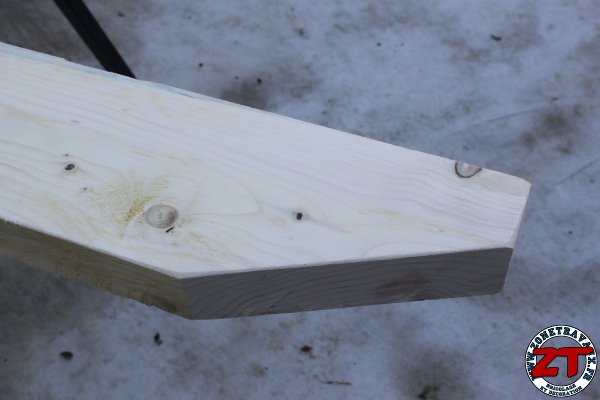

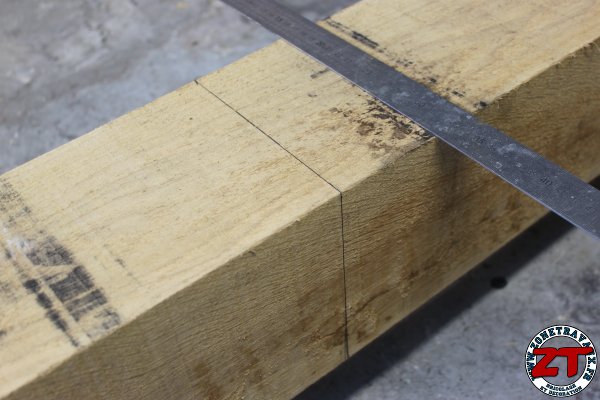

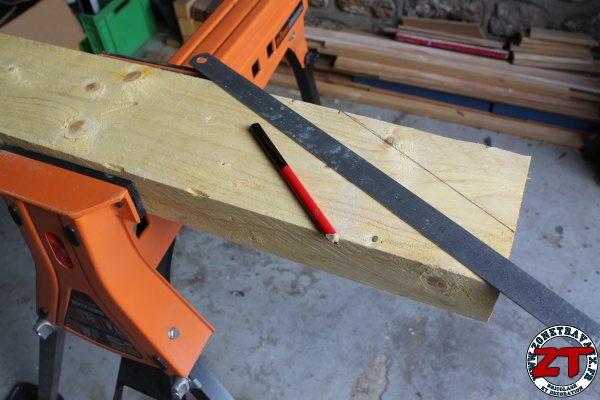

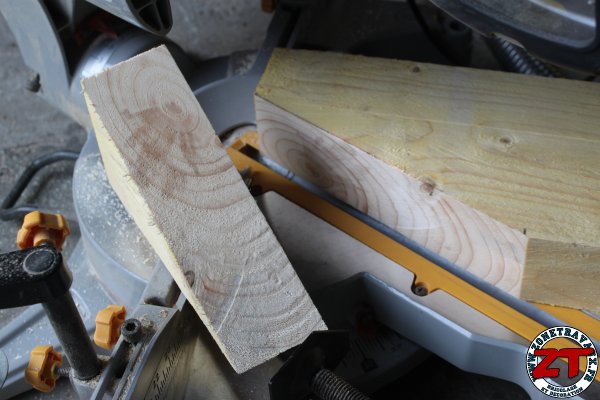

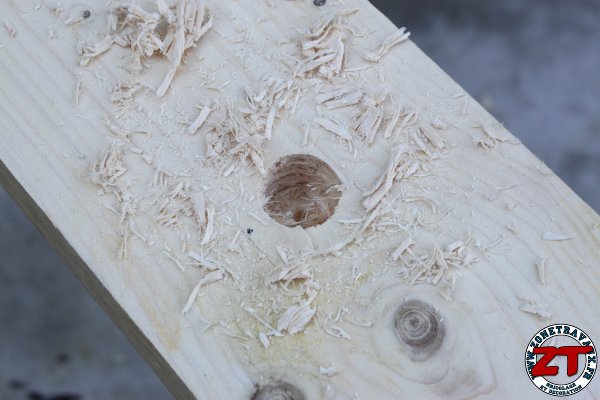

Je pars donc de mes bastaings brut et je réalise les découpes aux extrémités. Je suis resté sur une longueur de 4 m pour les pannes et niveau découpe en angle, j’ai choisi de partir sur 10cm en hauteur et 20 cm de largeur

Pied poteaux et pannes Pergola (3)
