Tutoriel DIY : Fabriquer une étagère bibliothèque

Etagere bibliotheque DIY

Il existe une multitude de façon pour réaliser une étagère ou une bibliothèque. Cela va de la conception la plus rudimentaire (mais solide) à la conception complexe intégrant des portes de placards et rails de tiroirs ou, dernière méthode, la plus souvent utilisée depuis quelques années… aller chez notre ami Suédois (Ik*a) et acheter la fameuse étagère B*lly… solution de facilité, j’en conviens.

Ayant eu pas mal de paperasserie à ranger ces dernières semaines, j’ai eu besoin de m’équiper d’une nouvelle étagère fonctionnelle, sans fioriture. Plutôt que d’aller acheter celle-ci, j’ai décidé de ma lancer dans la fabrication de cette étagère exactement aux mesures dont je vais avoir besoin (dimensions de mes pochettes de rangement).

Au final, le résultat est vraiment satisfaisant, ultra rapide (1 heure) et surtout pour moins de 10€ !

[vc_tabs][vc_tab title= »Outillage utilisé » tab_id= »1415282519-1-69″]

Perceuse visseuse AEG (BBS 12 C2LI 202B)
Gabarit de perçage (KREG Jig K4MS)
Défonceuse TRITON (JOF 001)
Etabli de travail (KREG universel)
Etau d’angle (WOLFCRAFT)
Scie radiale AEG (PS254L)
Ponceuse excentrique AEG (bon vieux modèle dont je ne me souviens plus de la référence)
Scie sauteuse RYOBI (R18JS-0)
Jauge de contour PRCI
Stylo / Règle

[/vc_tab]
[vc_tab title= »Matériaux utilisés » tab_id= »1415282519-2-88″]

Planches en sapin 30×200 (x2)
Visserie spécifique pour gabarit de perçage KREG
Colle à bois TITEBOND III (bientôt en test)
Éventuellement, peinture ou vernis de finition

[/vc_tab]
[vc_tab title= »Tarif & timing » tab_id= »1415287483915-2-7″]

Planche en sapin : 7€
Visserie : 2€ (déjà en stock)
Colle : 0,5€ (déjà en stock)
Durée du bricolage : 1 heure

[/vc_tab][/vc_tabs]

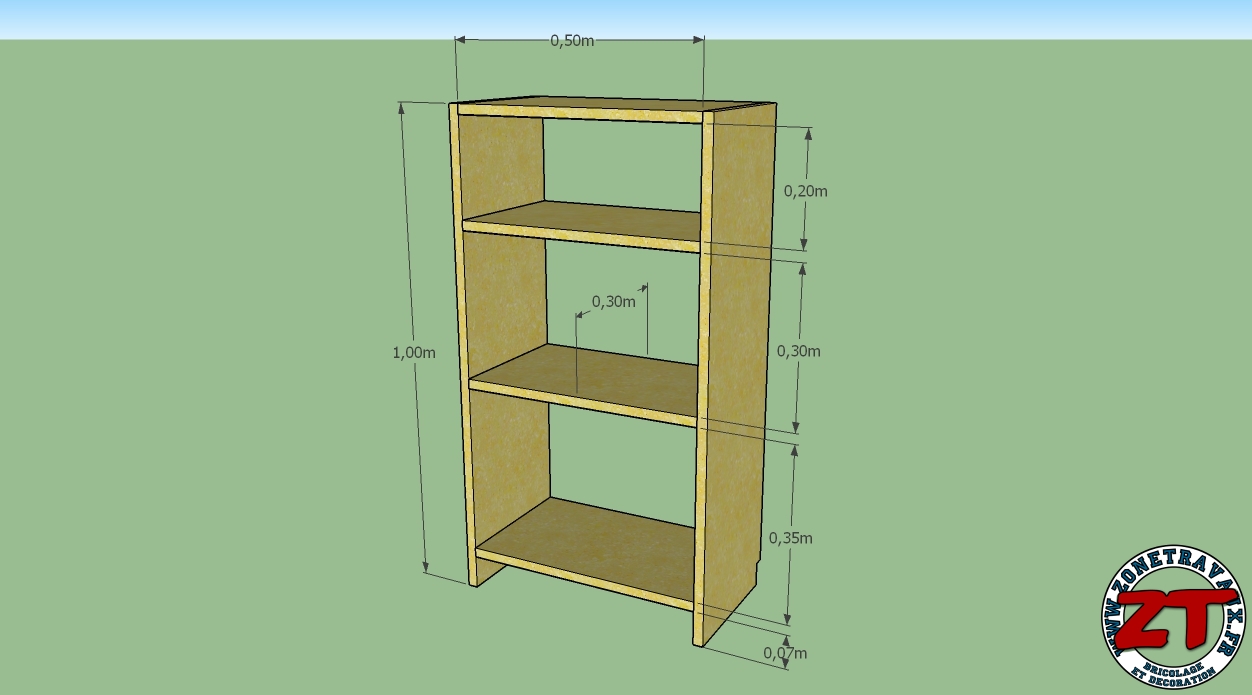

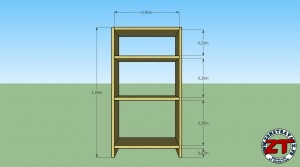

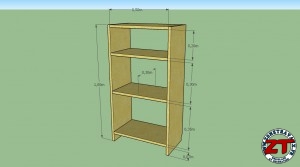

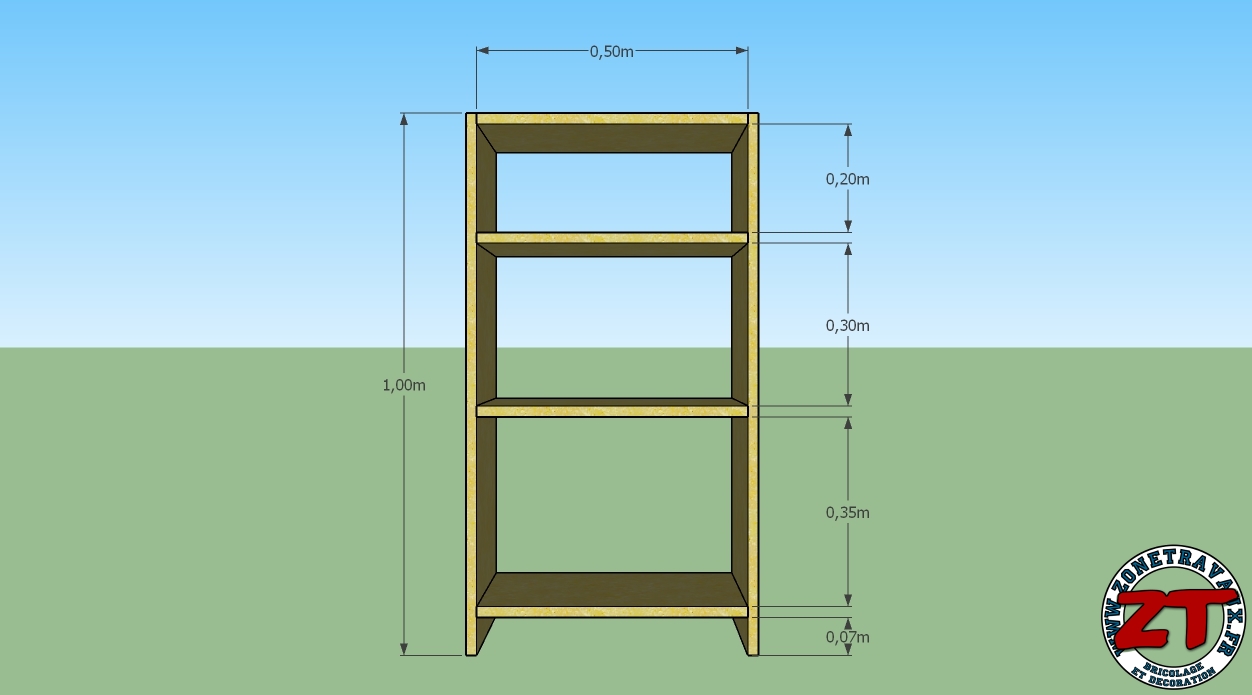

Plans 3D et mesures de l’étagère

Plus que des mots, je vous ai préparé un plan en 3D permettant de mieux visualiser l’étagère et ses mesures. Je vous envoie ces plans 3D (Sketchup) sur simple demande dans les commentaires ci-dessous (J’ai préparé un petit tutoriel d’utilisation de ce logiciel gratuit)

  • Dimensions globales : H 100 / L 50 (plateaux) / P 30
  • Hauteur des plateaux : 7, 44 et 76 cm

Fabrication de l’étagère

On débute la réalisation de cette étagère en découpant nos planches de sapin. Au total, il me faudra :

  • 2 planches de 100×30 (les 2 montants verticaux)
  • 4 planches de 50×30 (les 4 plateaux horizontaux)

Pour cela, j’utilise ma toute nouvelle scie radiale AEG P254L.

Petite astuce pour que les plateaux soient tous parfaitement identiques (et parce que ma scie permet une profondeur de coupe importante), je les passe tous ensembles dans la scie radiale pour retirer le potentiel 1/4 de mm d’écart.

Mes plateaux et mes sections verticales sont prêts, il ne me reste plus qu’à les préparer pour assemblage. je vous laisse deviner quelle technique je vais utiliser… si vous êtes lecteurs régulier de ZoneTravaux, vous aurez devinés !

Et oui, je vais utiliser le gabarit de perçage Kreg pour un assemblage en vis cachées. Je démarre en marquant l’emplacement des futurs perçages (3 par coté soit 6 par plateau)

Ensuite, je règle mon gabarit et je perce à l’aide de ma visseuse 12V AEG BBS 12 C2LI 202B. C’est ultra rapide, propre et efficace.

Voici donc mes plateaux prêts à être assemblés sur les montants verticaux (vu de dessous).

Pour avoir une étagère robuste, je vais commencer par coller mes sections avant vissage. J’ai enfin mis la main sur la colle ultime pour mes assemblages. C’est une marque que j’ai découverte lors de la fabrication de ma planche de Skateboard : TITEBOND Ultimate III : je vous la recommande vraiment, j’en suis fan !

Ensuite, pour l’assemblage à 90°, j’utilise l’étau d’angle Wolfcraft (ma 3ème main pour maintenir les planches). Mes panneaux sont donc collés/vissés.

Je recommence pour les 4 plateaux avec le vissage des 3 vis d’un des cotés. Ca commence à prendre forme !

Puis je remets de la colle sur l’autre extrémité de chaque planche avant vissage.

Je positionne le second montant verticale (en m’assurant qu’il soit parfaitement symétrique au premier) et j’utilise à nouveau l’étau d’angle pour maintenir mes planches en place au moment du vissage.

Je laisse sécher la colle puis passe un léger ponçage pour retirer le surplus dans les angles.

A ce stade, vous disposez déjà d’une étagère bibliothèque solide et fonctionnelle. En tout, cela m’a pris 1 heure pour arriver à ce stade. Je n’ai pas forcément utilisé d’outils complexes et surtout, cela m’a coûté moins de 10€.

Réalisation des finitions

Maintenant, je ne suis pas non plus à 1 heure prêt donc j’ai décidé d’apporter quelques finitions à mon étagère histoire que celle-ci soit présentable ! Les prochaines étapes ne sont pas indispensables mais cela fer la différence entre une étagère basique et une étagère basique mais bien finie 🙂

Je sors donc ma défonceuse (TRITON JOF 001) avec une fraise quart de cercle pour arrondir l’ensemble des bordures de l’étagère.

Honnêtement, le résultat n’est pas comparable. Cela prend 10 minutes avec cet outil et le rendu est vraiment sympa.

Les dernières finitions sont réalisées avec une ponceuse excentrique pour l’ajustement définitif des planches mais surtout au papier de verre fin pour les dernières irrégularités.

La pièce dans laquelle je vais installer cette étagère est équipée d’une plinthe. Afin de pouvoir caller l’étagère contre le mur, il faut que j’ajuste le pied de celle-ci. J’utilise une jauge de contour pour prendre une mesure parfaite de la future découpe (j’avais déjà utilisé cet outil lors de la conception d’un coffrage murale).

Je le pose ensuite sur le pied de l’étagère et je trace la découpe au crayon à papier. La découpe est réalisée avec ma scie sauteuse pendulaire RYOBI R18JS-0 (découpe réalisée sur les 2 pieds).

Léger ponçage pour finaliser la découpe (au papier de verre fin) et le tour est joué, il ne me reste qu’à tester l’étagère sur place.

Dernier check-up avant de sortir de l’atelier pour m’assurer que tout va bien. Le collage est parfaitement sec. Si vous le souhaitez, vous pouvez peindre votre étagère, j’ai décidé de laisser la notre brut. Pour les perfectionniste, il est possible de reboucher les trous cachés (mais vous le verrez, ils ne sont pas visibles une fois l’étagère installée).

Installation de la bibliothèque

Direction la maison pour mettre en place notre nouvelle étagère moins d’une heure ! Je la place contre le mur, je regarde si tout se passe bien et vérifie que la découpe de la plinthe est correcte…. roulement de tambours… C’est parfait !

Etagere bibliotheque DIY

Il ne me reste plus qu’à mettre en place mes documents et voici le résultat final. Comme vous pouvez le constater, il n’y a rien de plus simple comme bricolage.

C’est presque plus rapide qu’un aller/retour à Ik*a (moins cher aussi) et en tout cas, vous aurez le plaisir de l’avoir réalisée vous même, ce qui vaut tout l’or du monde !

Pour les « boiseux » (passionnés du travail du bois), ne criez pas, je n’ai volontairement pas utilisé les techniques ancestrales d’assemblages, ce n’est clairement pas le but de cette réalisation. Cette étagère se veut simple, facile, abordable dans sa réalisation, rien de plus !

Je vous souhaite un très bon bricolage et à très bientôt sur ZoneTravaux ou sur le forum ! (et si vous voulez les plans 3D sous Sketchup, demandez les ici, je vous les envois par mail).
