Brico : Remplacer un mitigeur d’évier

Mitigeur d'évier Grohe

En Juin dernier, je vous montrais comment remplacer un mitigeur de douche. Cet article est d’ailleurs celui le plus consulté de ZoneTravaux !

Etant donné que c’est un sujet qui semble soulever de nombreuses questions chez vous, je me suis lancé dans la rédaction de ce nouvel article : « Comment remplacer son mitigeur d’évier ». Vous verrez, même si les titres de ces deux articles se ressemblent, en termes de bricolage, cela n’a pas grand chose en commun mise à part la facilité avec laquelle vous pourrez le faire ! Alors, à vos outils et jetez vous à l’eau !

———————————————
Difficulté :  Niveau 1 de difficulté ZoneTravaux
Temps :  Niveau 2 de difficulté ZoneTravaux
Coût :  Niveau 3 de difficulté ZoneTravaux
Outillage :  Niveau 1 de difficulté ZoneTravaux
———————————————

Alors en synthèse avant de rentrer dans le vif du sujet :

  • Difficulté : Rien de plus simple que de changer un mitigeur, en partant du principe que le reste de la tuyauterie est en bon état !
  • Temps : En tout et pour tout, comptez 2 heures de travail et je pense être un peu large mais mieux vaut prendre son temps et éviter d’éventuelles fuites.
  • Coûts : L’aspect coûts dépendra réellement de combien vous souhaitez investir dans votre mitigeur. Les prix vont de 50 à plus de 400 € ! Pour un bon rapport qualité – prix, mon mitigeur Grohe a coûté 130€
  • Outillage : Très peu d’outils sont à utiliser. Vous pouvez sortir une clé à molette, un cliquet avec rallonge et douille de 13, une éponge ou chiffon et une clé plate de 19 ou une pince, c’est tout.

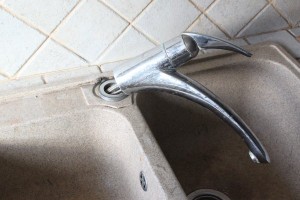

Voilà à quoi ressemble mon ancien mitigeur. J’ai tenté de le démonter avant de le remplacer, c’est toujours 130€ d’économisé mais il est en vraiment trop mauvais état.

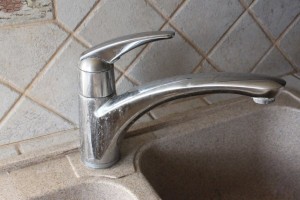

Le mitigeur d'évier à changer

Je me suis donc décidé à investir dans un mitigeur de bonne qualité. Vous connaissez maintenant mon goût pour la marque Grohe. Voici quelques détails techniques sur la marque Grohe : Technologie Mitigeur Grohe

Liste des outils / matériels utilisés :

  • Mitigeur Grohe Start
  • Clé à molette
  • Clé plate de 19 ou pince
  • Cliquet avec rallonge et douille de 13
  • Eponge / Chiffon



1/ Choisir son mitigeur d’évier

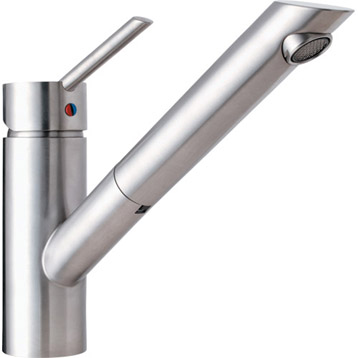

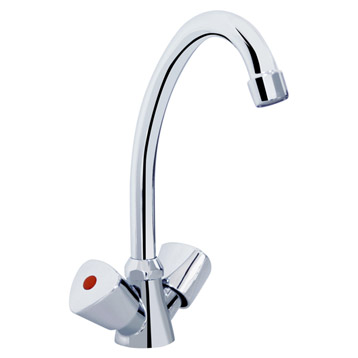

Mélangeur d'évier premier prixMitigeur d'évier avec douchette integrée

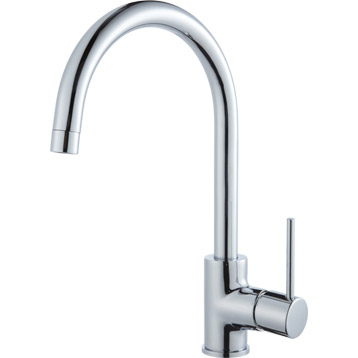

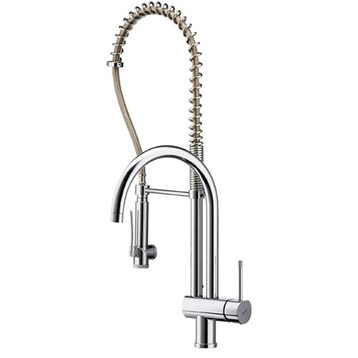

Mitigeur d'évier Pro avec douchette séparée Mitigeur d'évier classique

En termes de fonctionnalités, il n’y a pas de grandes différences entre les mitigeurs, ils servent tous à la même chose. On peut quand même noter des différences avec la possibilité d’avoir une douchette additionnelle par exemple. Reste ensuite la taille du mitigeur et son aspect.
Pour moi, la grosse différence se fera au niveau de la qualité des matériaux utilisés dans la conception du mitigeur. Il suffit d’un joint de mauvaise qualité et vous serez bon pour repasser par la case retour magasin…

J’ai donc choisit un compromis en sélectionnant une marque réputée pour sa robustesse. Par contre, je ne suis pas allé chercher leur produit le plus cher. Pour ce mitigeur Grohe Start, comptez entre 100 et 130€.

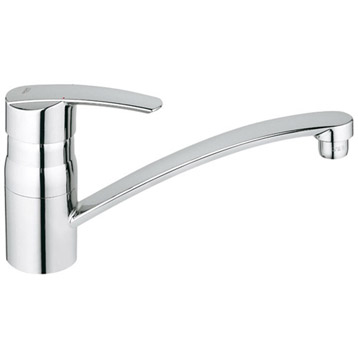

Mitigeur d'évier Grohe Start

Caractéristiques

  • Mécanisme : Cartouche 35 mm double position
  • Type de bec : Mobile
  • Coloris robinetterie : Chromé
  • Hauteur totale (en cm) : 15.2
  • Hauteur sous bec (en cm) : 10.9
  • Profondeur du bec (en cm) : 22.6
  • Débit (en L/mn) : 13
  • Type de perçage : Monotrou
  • Flexibles d’alimentation : 45 cm fournis
  • Fabrication européenne Oui
  • Garantie (année) 5

Mon seul petit regret est que la version avec une plus grande hauteur sous bec n’ai pas été disponible lorsque je suis allé dans mon magasin de bricolage.

Mitigeur d'évier Grohe

2/ Préparez le terrain avant de commencer

Couper l'arrivée d'eau

N’oubliez pas de couper l’eau de votre habitation avant de manipuler l’ancien mitigeur à remplacer !

De la même manière, avant de vous lancer dans ce changement de mitigeur, assurez vous que votre tuyauterie est en bon état notamment au niveau des raccords en cuivre. Il serait dommage de tout remplacer et de se rendre compte que le nouveau montage présente des fuites !

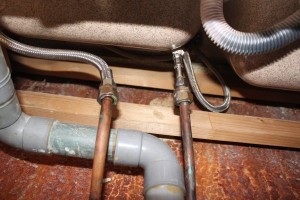

Vue ds raccords cuivre sous l'évier

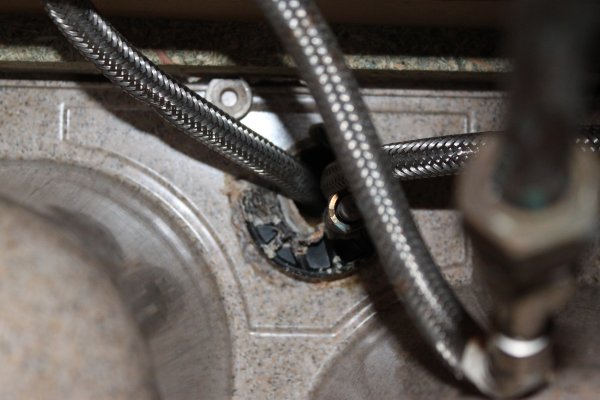

Vue de l'écrou qui maintient le mitigeur sous l'évier

Comme vous pouvez le voir, autant les raccords en cuivre sont en bon état (et donc je n’aurais pas de travail particulier à faire dessus), autant le support de l’ancien mitigeur est en sale état. La présence de calcaire sous l’évier montre l’état d’avancement de la fuite que j’avais sous mon évier.

3/ Déballer le nouveau mitigeur

Pourquoi le déballer avant de commencer… tout simplement pour s’assurer que vous disposez de tout le matériel nécessaire au remontage ! souvenez vous, dans l’article « Remplacer son mitigeur de douche« , j’avais du acheter du Teflon ainsi que des joints supplémentaires.

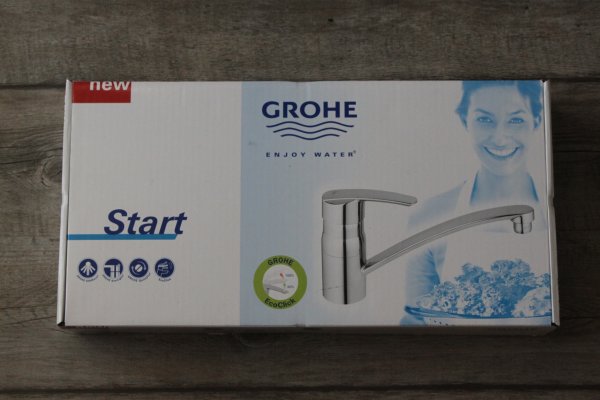

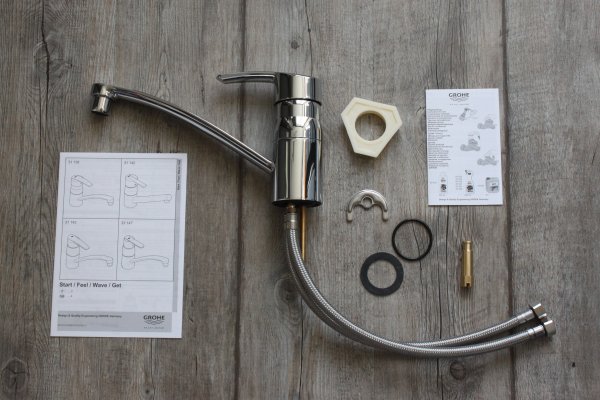

Déballage du mitigeur d'évier Grohe

Bonne surprise, tout le matériel est à disposition, il n’y a donc rien besoin d’acheter en plus.
Dans l’emballage, vous trouverez le mitigeur, un joint torique, une bague d’étanchéité, une plaque de stabilisation, le vissage opposé, l’écrou de fixation et une notice d’installation sommaire mais efficace.

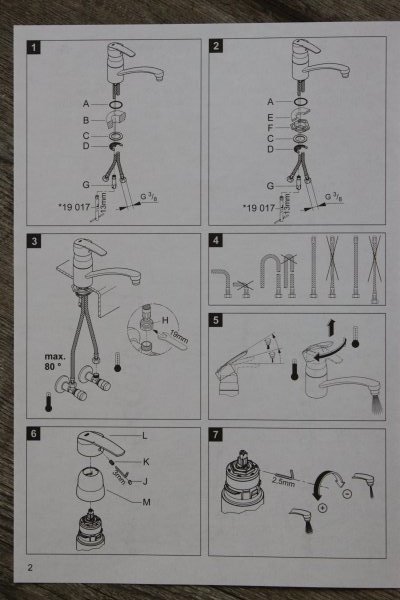

Notice d'installation du mitigeur Grohe

4/ Retirer l’ancien mitigeur

Rien de bien compliqué dans cette étape. Commencez par ouvrir votre mitigeur en grand afin de laisser le surplus d’eau s’écouler librement. Une fois le circuit vide, sous l’évier, vous pouvez commencer à dévisser les tuyaux de raccord. A l’aide de la clé à molette et d’une clé plate, dévissez le raccord d’eau chaude puis d’eau froide (sens inverse des aiguilles d’une montre).

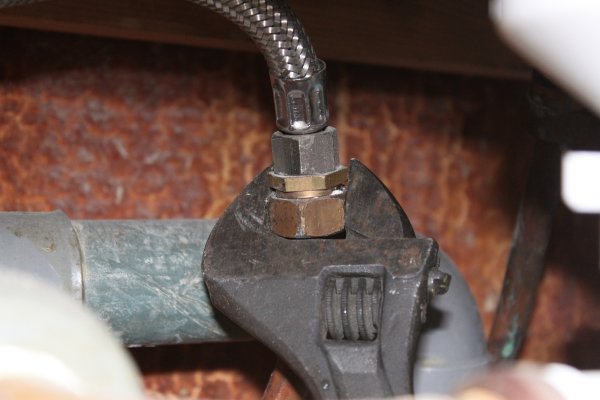

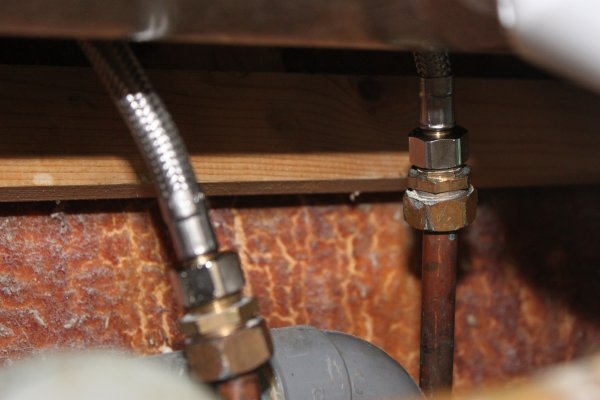

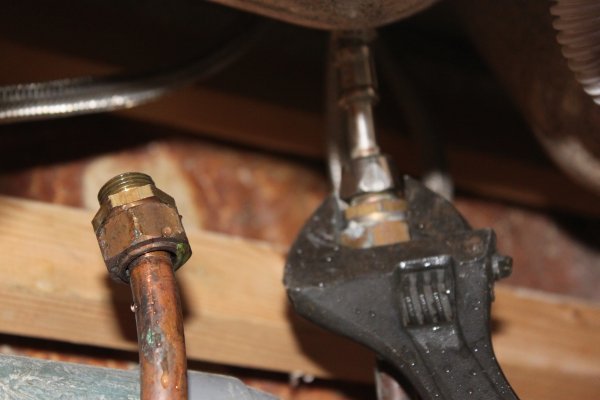

Dévisser les raccords de tuyau d'eau chaude

Dévisser les raccords de tuyau d'eau froide

Il restera toujours un peu d’eau dans les tuyaux donc mettez un chiffon en dessous de votre plan de travail.

Ensuite, munissez vous d’un cliquet, d’une rallonge et d’une douille de 13. Cela vous permettra d’atteindre et de dévisser l’écrou qui maintient le mitigeur sous l’évier. Cela ressemble à cela :

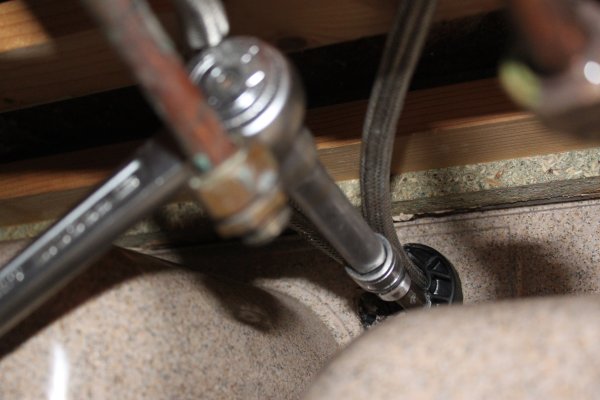

Dévisser l'écrou de maintient du mitigeur sous l'évier

Une fois l’écrou et les raccords de tuyau entièrement dévissés, le mitigeur devrait s’extraire sans problème de l’évier. Il vous suffit donc de tirer sur celui-ci afin de faire sortir les tuyaux du trou de l’évier.

Retirer l'ancien mitigeur une fois l'écrou et les tuyaux dévissés

Regardons de plus près un des problèmes de mon ancien mitigeur. Le joint torique qui garantit l’étanchéité entre le mitigeur et l’évier était complètement mort, ce qui explique les fuites sous l’évier.

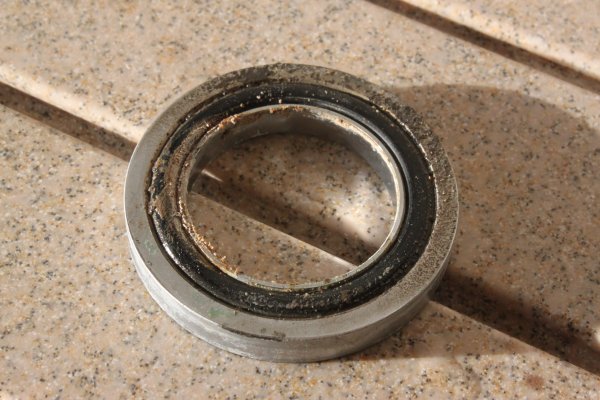

Joint torique abîmé ente l'évier et le mitigeur

Maintenant que l’ancien mitigeur n’est plus en place, nous allons en profiter pour nettoyer la surface supérieure et inférieure de l’évier. Cela nous garantira une étanchéité parfaite et un fonctionnement optimal du nouveau joint torique.

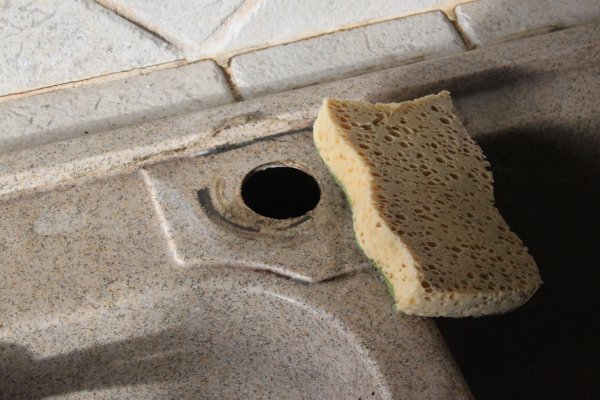

Nettoyer le plan de l'évier avant de remonter le nouveau mitigeur

A l’aide d’une éponge de type « Scotch Brite », assurez vous que le plan est maintenant parfaitement propre des deux cotés (enfin principalement la face supérieure).

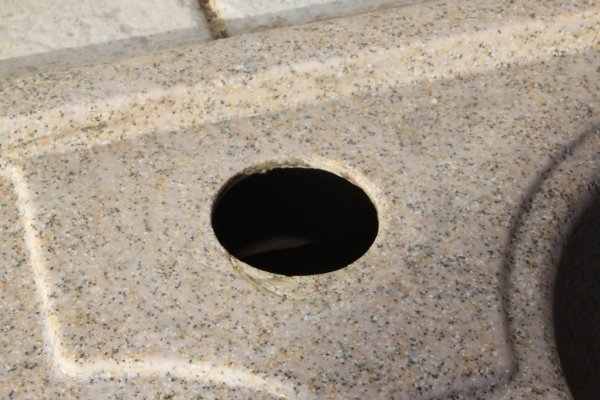

Le plan supérieur de l'évier est maintenant parfaitement propre

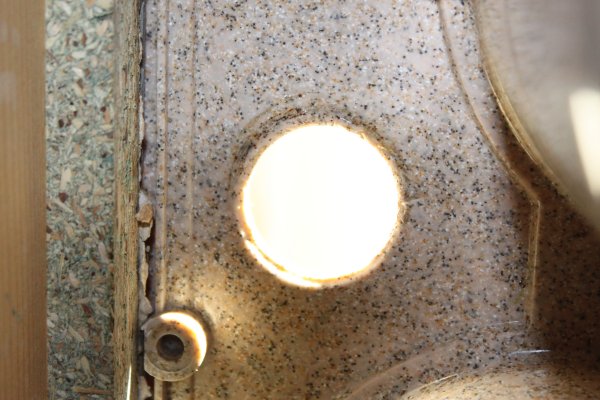

Le plan inférieure de l'évier est maintenant parfaitement propre

5/ Mettre en place le nouveau mitigeur

Et c’est maintenant qu’il faut prendre quelques petites précautions et ne pas hésiter à regarder la notice de montage. En effet, nous avons listé les pièces plus haut, le but est de les monter dans le bon sens afin de ne pas avoir de fuites.

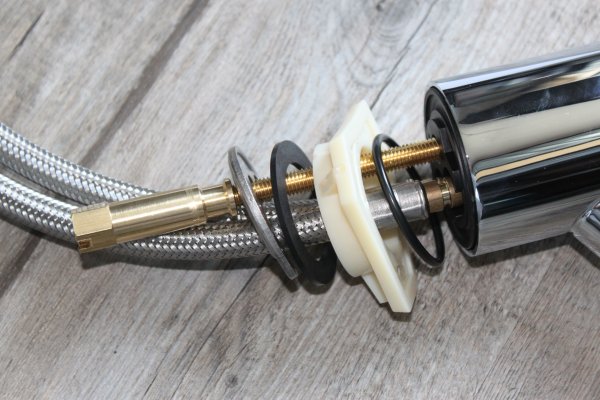

Disposition des pièces à monter sur le nouveau mitigeur

Dans le cas d’un montage sur un évier (ce qui est notre cas :

  • Glisser le joint torique sur le robinet
  • Insérer le robinet dans le trou de évier
  • Insérer la plaque de stabilisation
  • Puis la bague d’étanchéité
  • Suivi du vissage opposé
  • Et enfin, fixer le robinet avec l’écrou

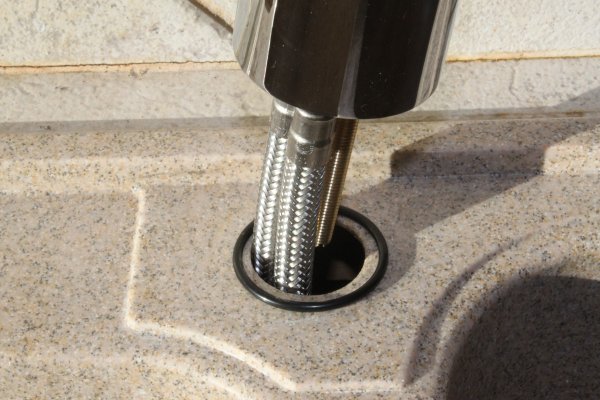

Insérer les flexibles dans le trou de l'évier en y ajoutant le joint torique

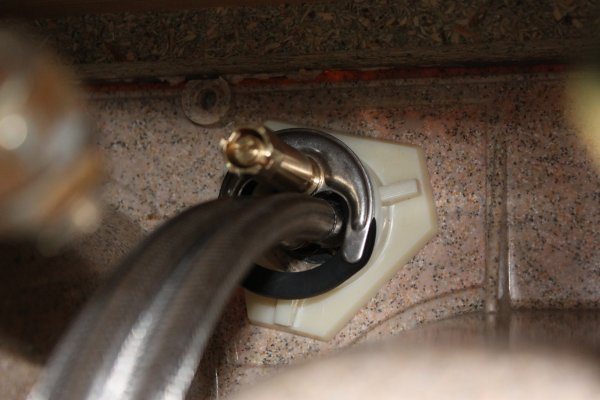

Vue du dessous, nous pouvons voir l’assemblage des différents éléments. Le remontage de l’écrou s’effectue exactement de la même manière que pour le démontage, c’est à dire à l’aide d’un cliquet, rallonge et douille de 13.

Vue de dessous de l'évier avec l'assemblage des pièces du mitigeur

Une fois le mitigeur bien fixé à l’évier (attention, n’écrasez pas non plus le joint torique !), vous pouvez visser les flexibles de pression aux tuyaux en cuivre. Je vous en parlais précédemment, il n’y a pas besoin d’acheter de joints additionnels avec ce mitigeur. Les flexibles sont directement pourvus de joints.

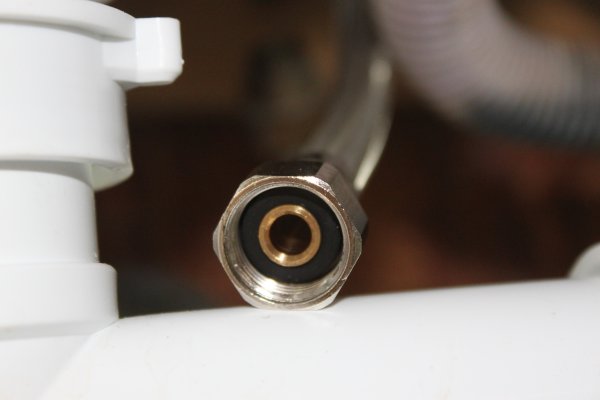

Le joint est déjà présent sur les tuyaux du mitigeur

A ce stade il est important de faire attention à deux choses. La première, que vous avez bien relié le flexible d’eau chaude avec le tuyau d’eau chaude et pareil pour l’eau froide (sinon, votre mitigeur sera inversé). La deuxième, il faut bien vérifier que les flexibles d’alimentation de la robinetterie ne soient pas tordus ou pliés.

Raccorder les tuyaux d'eau chaude et d'eau froide

6/ Tester l’étanchéité du montage

Et oui, vous avez presque terminé le montage (déjà !). Il est donc important de s’assurer que celui-ci est correctement fait. Pour cela, ouvrez les arrivées d’eau chaude et d’eau froide et contrôlez l’étanchéité des raccords mais aussi l’étanchéité entre le mitigeur et l’évier.

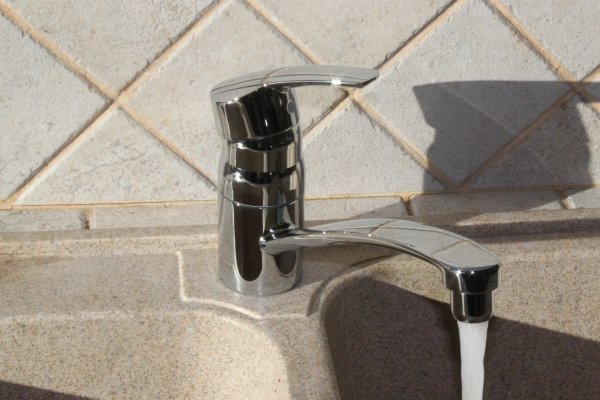

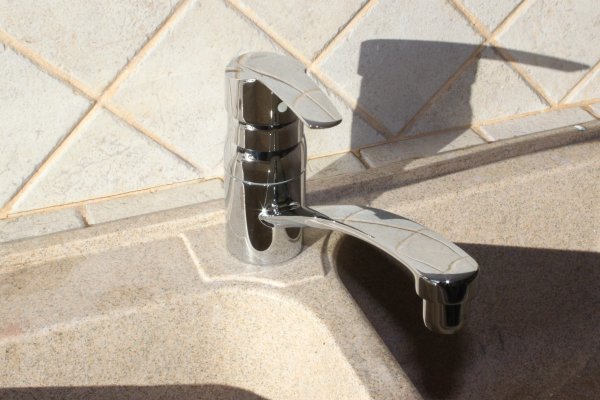

Le mitigeur d'évier est installé et fonctionnel

Si le test est concluant, vous pouvez dès à présent profiter de votre tout nouveau mitigeur. L’avantage de ce modèle est qu’il est équipé d’un limiteur de débit. Le débit est préréglé en usine mais vous pouvez gérer vous même celui-ci (je vous laisserais regarder la notice, ce réglage me convenait parfaitement). Pour profiter de cette limitation de débit, c’est très simple. Lorsque vous ouvrez le clapet, vous constaterez un léger cran. A ce niveau, vous êtes en position débit de 50%. Passer ce cran vous permet de monter à 100% de débit : rien de plus simple !

Et voilà le montage terminé, il ne me reste plus qu’à changer d’évier pour que cela soit beau avec ce nouveau mitigeur 😉

Installation terminée du mitigeur d'évier

J’espère que ce petit tutoriel rapide vous aura plu et vous permettra de vous lancer dans le remplacement de mitigeur sans aucune appréhension. Si ce modèle de mitigeur vous plait, vous pouvez le trouver à cette adresse :

Rendez vous sur le forum pour en discuter

A bientôt sur ZoneTravaux !

Vince
Vincehttps://www.zonetravaux.fr
Passionné par le travail du bois, du métal mais aussi par les tests de nouveaux outils, je partage avec vous mes expériences, réalisations et mes démos d'outils !
RELATED ARTICLES

22 Commentaires

  1. Merci beaucoup pour ce tutoriel! Je travaille avec des mitigeurs mais je n’ai jamais monté un moi-même alors votre explication claire et illustrée est un vrai trésor pour moi!!!
    Si un jour vous projetez de changer un autre mitigeur (vu que celui que vous avez installé est un Grohe, vous risquez pas de le changer bientôt 😉 ) je peux vous suggérer une boutique en ligne iSi Sanitaire qui vend de la robinetterie des marques comme Grohe ou Hansgrohe à des prix très intéressants!

    • Bonjour Helène,
      Merci pour ce commentaire. Par contre, c’est un peu maladroit de glisser votre lien sans nous demander notre avis avant … Nous on est des gars sympas et on va laisser passer pour cette fois, mais ailleurs vous risquez de vous faire avec ce genre de pratiques.

  2. Bonjour,

    excellent tutoriel.

    J’ai acheté le même mitigeur et procédé au montage sur mon évier inox.
    Cependant je n’ai pas en de chance lors du montage car mon épouse ayant déplacé quelque peu la base du robinet le joint torique est sorti de gorge située à la base du mitigeur ce qui fait que n’étant pas plaqué uniformément tout autour du robinet, j’ai à présent une petite fuite.
    Autre chose, avec l’ancien robinet il y avait deux petits robinets d’arrêt qui pourraient aussi être en cause pour la fuite.
    Je vais par mesure de sécurité remplacer le joint torique et aussi supprimer les robinets d’arrêt.

    cordialement

    GS

    • Merci pour ce commentaire, content de savoir que le petit tutoriel rend service 😉

      J’avoue que c’est un peu rageant de monter un mitigeur tout nef et de se rendre compte qu’il existe encore une fuite. Pour autant, je suis sûr qu’avec le changement du joint et en supprimant des raccords pas forcément utiles, le montage sera vraiment mieux !

      A bientôt.

  3. Bonjour!
    Merci pour le tutoriel! Il est très bien expliqué et illustré (très judicieux de mettre des photos), c’est rassurant avant de se mettre au travail, surtout quand on est débutante. Et au final on se rend compte que ce n’est pas la mer à boire.
    Si je n’étais pas tombée sur votre site, je pense que je ne me serais jamais lancée là-dedans et au final je suis contente de l’avoir fait moi-même!
    Julie

  4. N’achetez pas de la robinetterie Grohe, c’est de l’arnaque, il n’y a pas la garantie indiquer, c’est de l’obsolescence programmée. Sa filière, robinetterie service est constituée de charlatants qui refusent de réparer leurs erreurs, ni de rembourser !

    • C’est un peu sommaire comme critique. On est ouverts aux différents points de vue ici mais il faut apporter un minimum d’arguments … Vous semblez avoir eu une mauvaise expérience. Essayez de nous en dire un peu plus pour que ça soit plus constructif.

      Cordialement.

  5. Bon, suite à vos explications, je me lance dans la réparation du robinet Grohe, qui pour le coup date de Mathusalem. J’ai déjà pu voir d’où venait la fuite principale.
    Il s’agit du même genre de robinet, sauf qu’il dispose aussi d’un système de douchette, donc un troisième tuyau se joint (le case de le dire) à la joyeuseté de la chose…

  6. Je viens de découvrir votre site, je le trouve très intéressant, accueillant et instructif, je me permets de vous demander un conseil.
    Je veux changer un robinet d’évier, mais je ne peut pas dévisser l’écrou sous l’évier, il est tout rongé et rouillé, avez-vous un conseil.

    • Bonjour,
      Ce que je vous conseille c’est de prendre 2 écrous adaptés à la tige fileté qui se trouve normalement sous votre robinet. Vous enfilez les 2 écrous sur la tige filetée, mais juste au bout de celle-ci (pour que ça reste le plus accessible possible), une fois le deuxième écrous enfilé vous serrez les 2 écrous l’un contre l’autre très fort en dévissant le premier et en vissant le deuxième. Une fois ces 2 écrous serrés vous pouvez dévisser la tige filetée de votre robinet, et donc tout libérer. Tenez-nous au courant ou demandez-moi si vous voulez des précisions.

  7. Bonjour

    J’ai un mitigeur de la marque Grohe dans ma cuisine. Depuis quelques temps il fuit (j’ai mis une bassine en dessous que je dois vider de temps à autre…). Bref, il date quand même ce mitigeur, il était déjà là il y 8 ans quand j’ai acheté mon appartement.
    Je n’y connais pas grand chose mais votre tuto me donne envie d’essayer. Vous pensez que cela vienne du joint torique ? C’est un mitigeur avec une douchette extensible (je ne sais pas si c’est le terme), disons qu’on peut la sortir du robinet et aller plus loin. Je me demande si ce n’est pas cette douchette qui est percée aussi…
    Merci de vos conseils 😉
    Cordialement.

  8. Très bien pour votre explication pour le remplacement d’un mitigeur évier. Pourtant je viens de rencontrer un problème en changeant mon mitigeur. Le propriétaire qui avait remplacer l’ancien mitigeur que j’ai trouvé en achetant la maison à modifier le trou sur l’évier en faïence (trou agrandit ) ce qui fait que le joint d’étanchéité extérieur ne tient pas et le mitigeur a tourner. Un mitigeur avec une base plus grande ne parait pas exister actuellement. Y aurait-il une solution ? merci pour les conseils.

  9. bonjour
    Même 2 ans apres le tuto est vraiment très intéressant pour savoir si il ne manque rien, mais mon problème continue c’est à dire que le mitigeur est donc pour deux bacs et une fois réinstallé il ne bouge plus entre les deux bacs et si on essaye de tourner le mitigeur qui est très très dur il se desserre en dessous, manque t’il une pièce ou j’ai raté une étape ,
    Merci d’avance pour toute aide

  10. Bonjour,

    Je possède un évier avec à priori ce robinet (étant locataire), ce dernier depuis peu s’est mis à fuire. J’ai d’abord pensé qu’il s’agissait d’un soucis entre le joint au niveau de l’évier, mais en fait la fuite semble venir depuis l’intérieur du robinet et coule le long des flexibles. J’ai voulu démonter l’ensemble pour accéder à la cartouche (mon problème ressemblant à un soucis sur des joints de cartouche) et surprise il est impossible de démonter plus que le schéma (partie 7). Il n’y a pas d’écrou métallique pour dévisser la cartouche mais une partie en plastique que je n’arrive pas à enlever.

    Ce robinet est il condamné à être changé??? Merci d’avance pour votre réponse, en espérant que ce soit toujours d’actualité!

  11. Merci pour ce tutoriel.
    Cependant sur la photo 21 (celle qui indique la succession des pièces sous le mitigeur) le joint caoutchouc placé entre la plaque de stabilisation en plastique et la plaque métallique (en arc de cercle) n’a, à mon sens, aucun intérêt…..(bien que ce soit renseigné de la sorte sur le schéma Grohe également !!!)
    Par contre, le placer sous le lavabo/évier et la plaque stabilisatrice me semble cohérent.
    De la sorte, le joint torique se trouve au dessus de l’évier, et le joint plat en dessous.

    • Je me posais la même question aussi. Par contre sur mon évier, la plaque de stabilisation est trop large: elle est à cheval sur deux hauteurs différentes, donc impossible de serrer le tout. De plus elle déborde un poil coté extérieur ce qui va empêcher de poser l’évier.

  12. Merci pour toutes ces infos et les explications, je suis seule a la maison et je galère pour les moindres petits travaux et vu le prix baignoire j’avais pas envie d’endommager quoi que ce soit. Encore merci

  13. Bonjour à tous
    Bonne idée d’avoir créer votre site.
    J’ai acheté un mitigeur GROHE Start 31138001 que je n’ai pas encore installé et j’ai cette question: A quoi sert la petite vis (serrage et dévissage avec une clé à alène ) qui se trouve derrière la colonne du robinet. Je n’ai rien trouvé sur la brochure ni sur le forum de GROHE, concernant cette vis. Serait ce le contrôle du débit d’eau ?
    Merci pour votre réponse
    Cordialement
    Daniel
