Travail du bois : test des gabarits de perçage oblique TWSMPJ, TWDMPJ et TWAJ

Ce ne sont pas les premiers gabarits de perçage que nous vous présentons puisque nous avions testé sur ZoneTravaux, il y a pas mal de temps maintenant, les gabarits KREG JIG K4MS et KREG JIG K5. Nous avons aujourd’hui le plaisir de tester pour vous leurs cousins qui nous viennent de chez TRITON, marque spécialisée dans le travail du bois, et qui pourront intéresser tous ceux qui souhaitent faire des assemblages solides et invisibles lors de leurs créations. La gamme étant assez large, nous vous allons couper ce test en deux et vous présenter les « petits » modèles dans cet article avec les gabarits de perçage TRITON TWSMPJ, TWDMPJ et TWAJ.

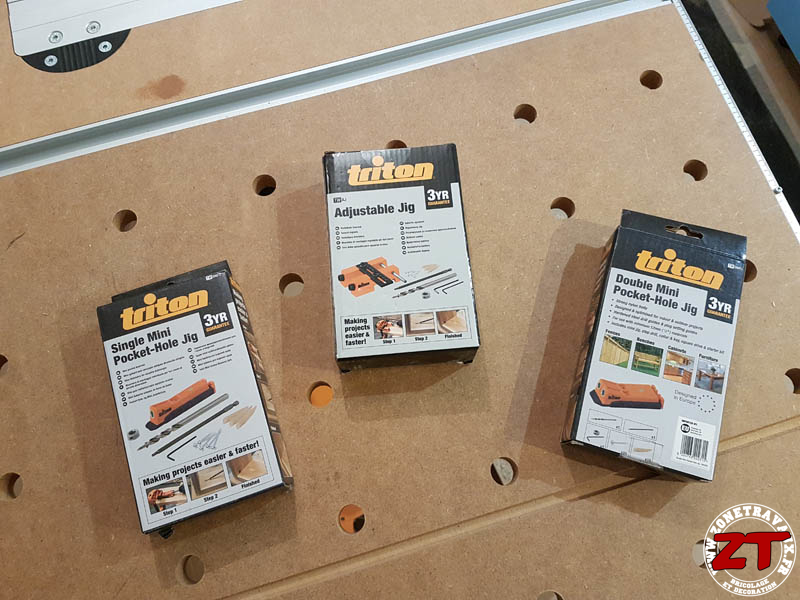

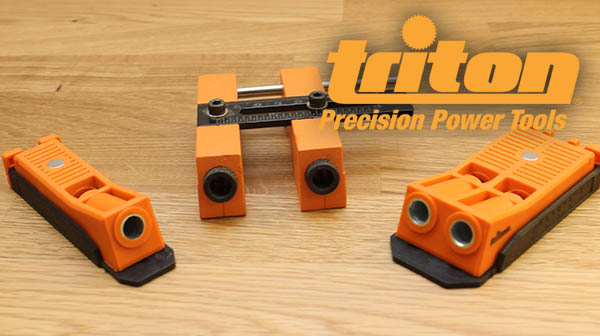

Gabarit-perçage-TRITON-mini

Alors tout d’abord, voyons à quoi servent les gabarits de perçage TRITON que nous vous présentons dans cet article.

Il s’agit d’un outil super simple qui sert à créer des assemblages de bois par vissage discrets. Le système permet en effet de dissimuler les vis dans une cavité créée à l’aide d’un foret spécial que l’on va pouvoir reboucher avec des petites chevilles en bois.

Gabarits-perçage-TRITON_44

Gabarits-perçage-TRITON_43

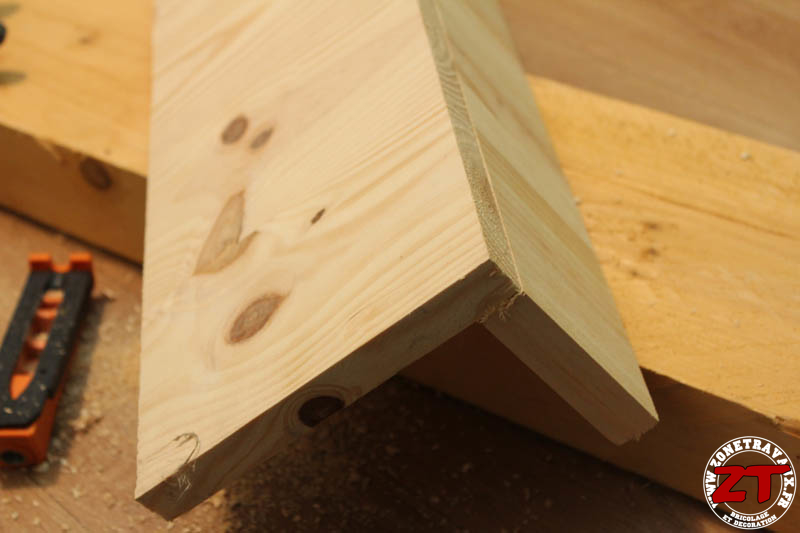

Très pratique, il permet d’assembler des meubles sur mesure, d’effectuer des réparations  invisibles, de créer toute sorte d’objets (cadres, boites etc … ).

Gabarits-perçage-TRITON_67

Le principe de fonctionnement est enfantin :

  • On calibre notre gabarit pour s’adapter à l’épaisseur de la planche
  • On perce notre trou d’assemblage
  • On assemble les pièces entre elles
  • On met une cheville pour cacher la vis
  • On fait les finitions (découpe de ce qui dépasse, ponçage).

La gamme de gabarits de perçage TRITON est composée de 5 références :

  • Le mini gabarit TWSMPJ
  • Le double gabarit TWDMPJ
  • Le gabarit réglable TWAJ
  • Le grand modèle TW7PHJ
  • La version du grand modèle avec système de fixation TW8CPHJ

Concentrons-nous ici sur les 3 premiers modèles de cette gamme. Ce sont les modèles les plus mobiles. Ils sont très peu encombrants et permettent, à mon sens, d’effectuer des assemblages occasionnels, c’est à dire plutôt pour du dépannage que pour de l’assemblage en série ou de la fabrication de meubles.

Gabarits-perçage-TRITON

Présentation du mini gabarit TWSMPJ

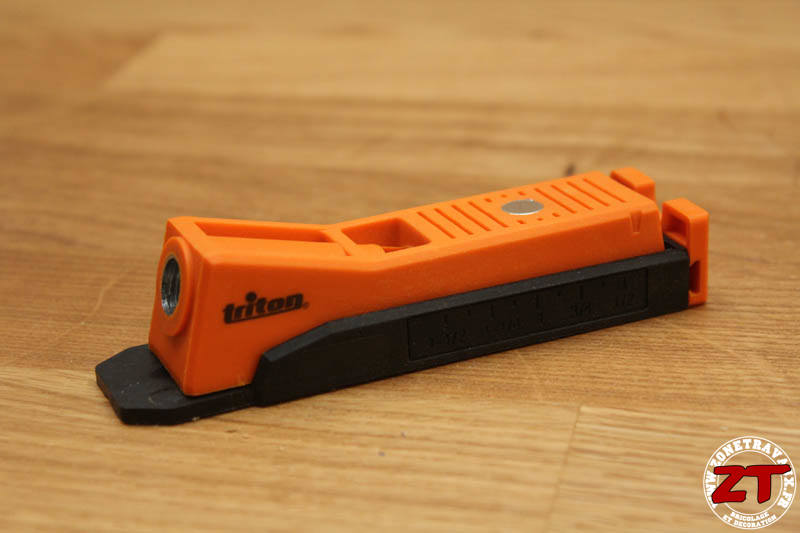

Ce mini gabarit TWSMPJ est en plastique dur (nylon) avec un insert en acier trempé pour guider le foret de perçage oblique.

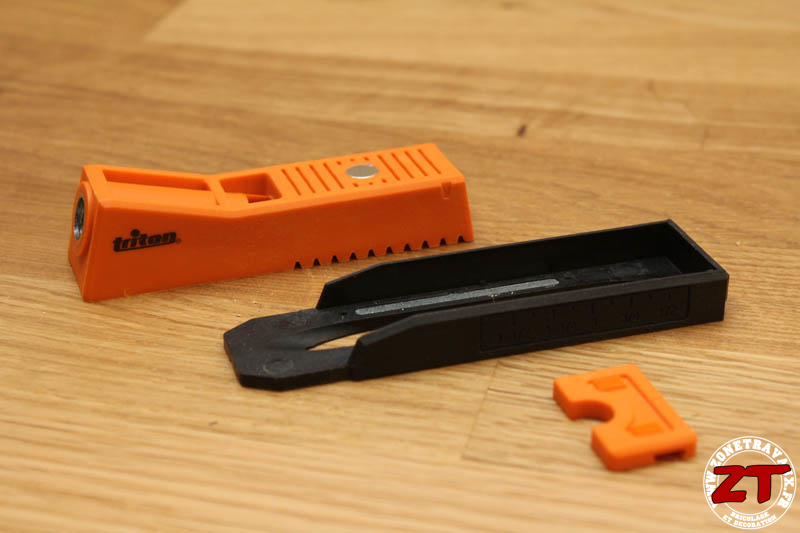

On retrouve la couleur orange caractéristique des outils TRITON sur la partie supérieure et un plastique noir sur la partie en contact avec le bois. Ces deux parties coulissent l’une sur l’autre pour permettre un réglage en fonction de l’épaisseur de la planche à percer.

L’épaisseur minimum est commune à l’ensemble de la gamme : 12,7 mm. En dessous de cette épaisseur, la vis dépasserait et il n’y aurait pas assez de surface d’appui pour avec un assemblage solide.

On notera qu’il n’y a pas d’épaisseur maximale sur ces 3 références puisque ces gabarits s’apposent sur un coté de la planche uniquement, et en cas de très grosse épaisseur, la vis ne sera pas centrée, mais fera le job. Votre raison vous poussera normalement à utiliser un autre type d’assemblage en cas de très grosse épaisseur à assembler.

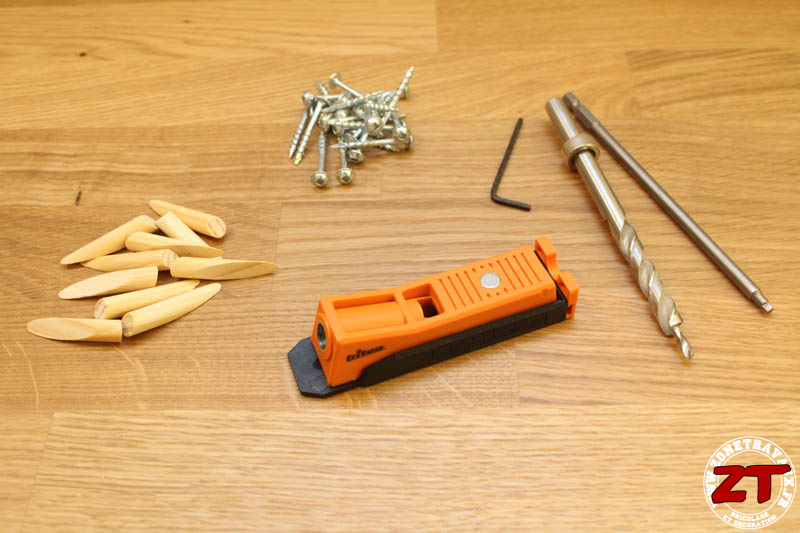

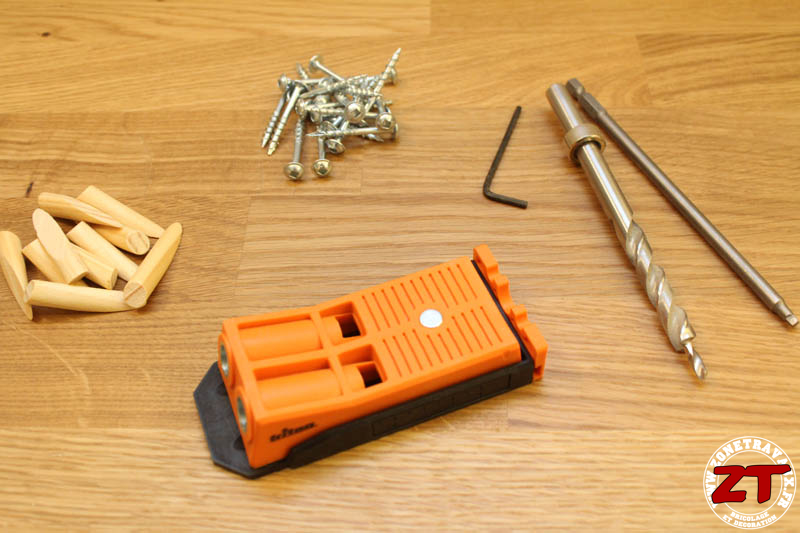

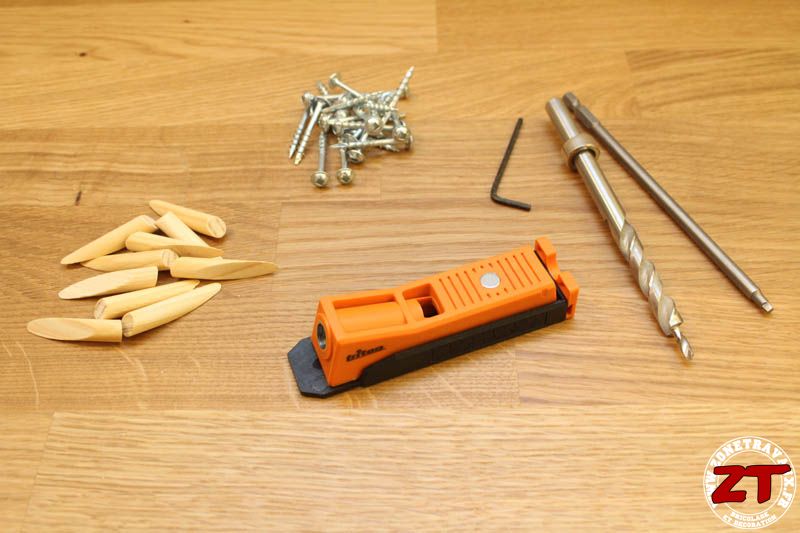

Le gabarit est fourni avec tout le nécessaire pour être fonctionnel excepté le moyen de fixation (mais vous devriez pouvoir trouver votre bonheur en lisant cet article) :

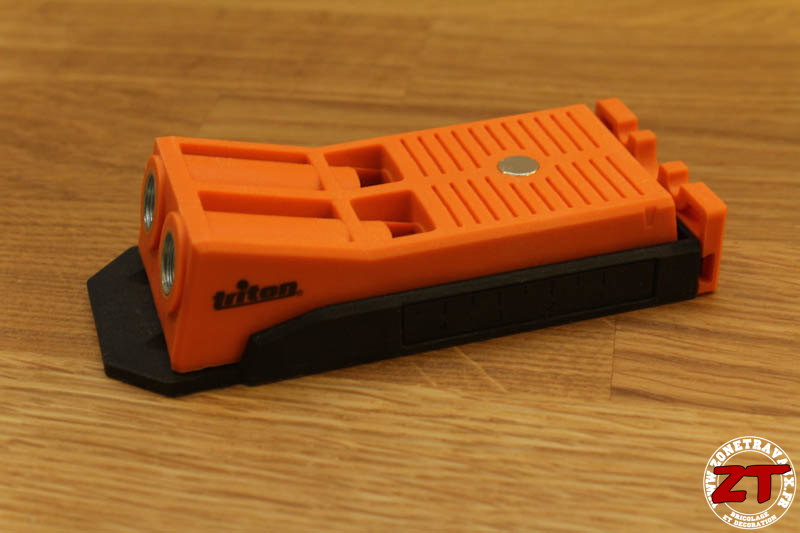

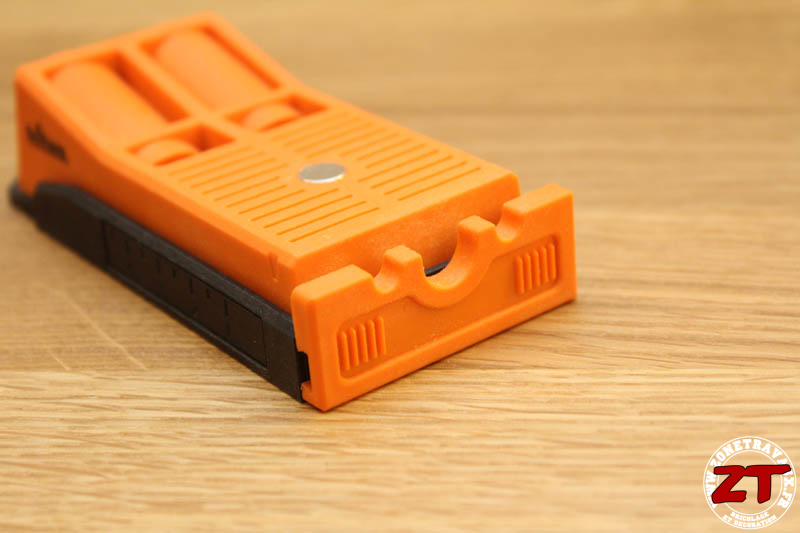

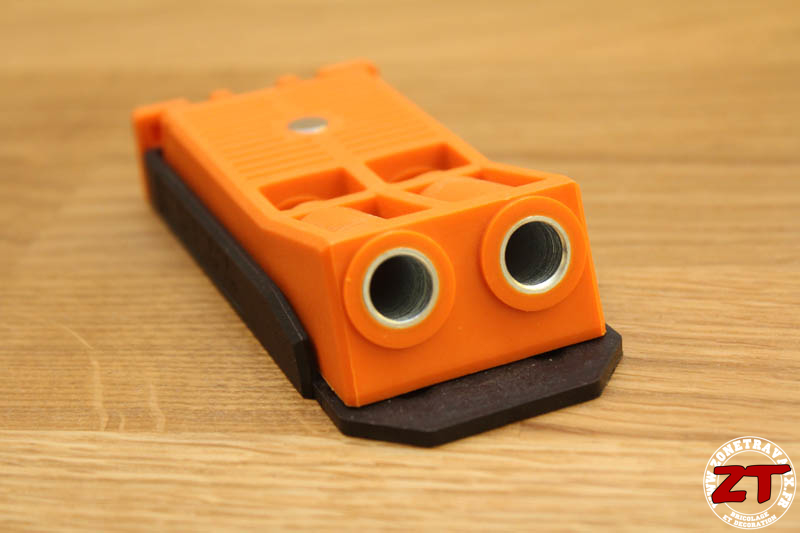

Le gabarit évidemment :

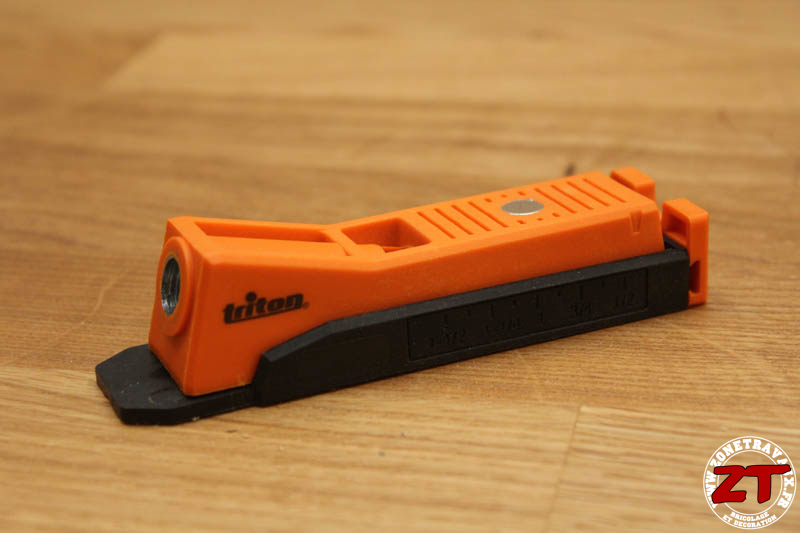

Gabarits-perçage-TRITON_04

Gabarits-perçage-TRITON_10

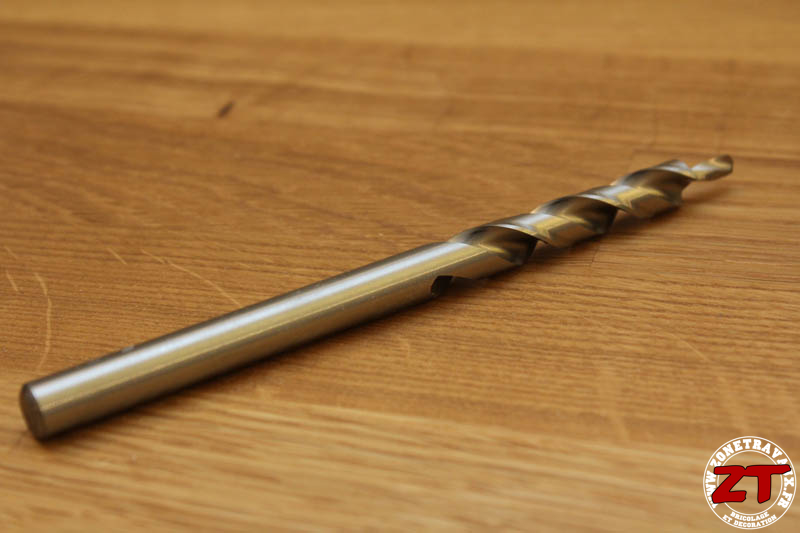

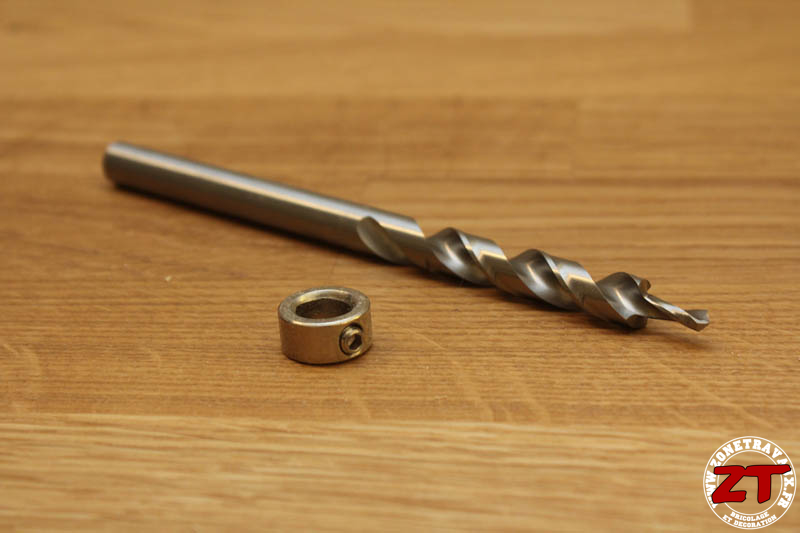

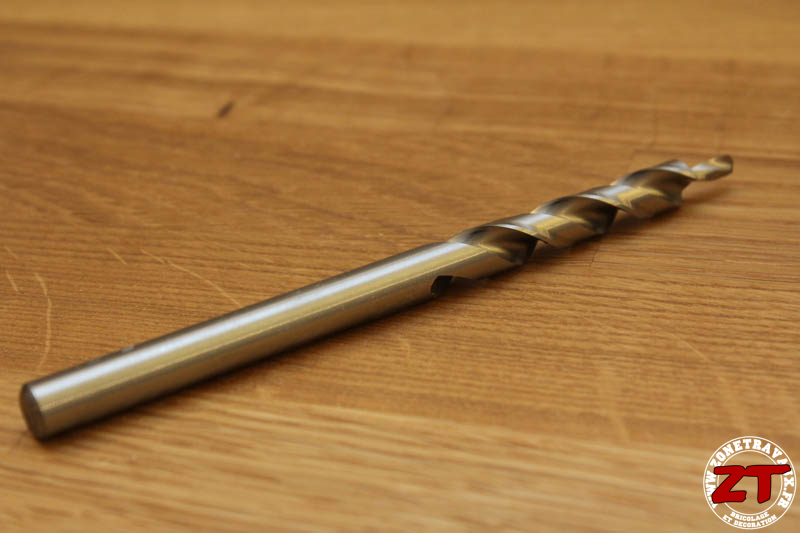

Un foret de perçage oblique étagé de 9,5 mm de diamètre :

Gabarits-perçage-TRITON_76

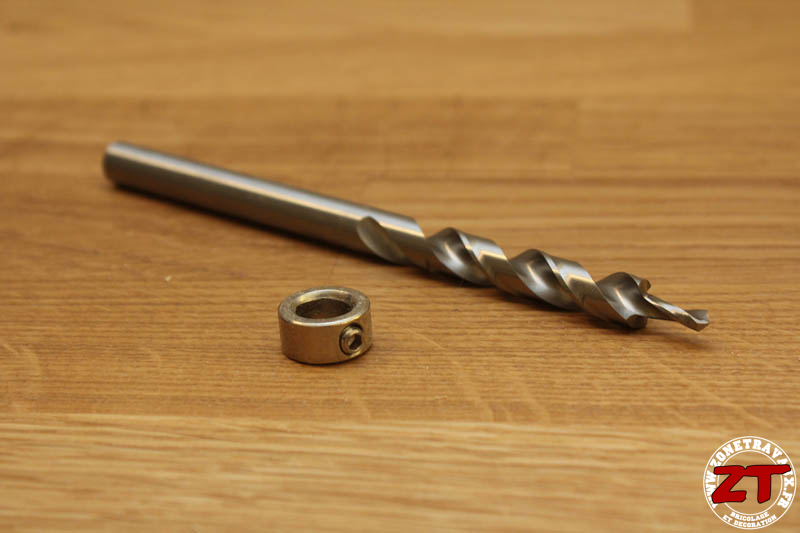

Une bague de profondeur qui viendra buter sur l’insert en acier du gabarit une fois la bonne profondeur atteinte :

Gabarits-perçage-TRITON_81

La clé hexagonale pour faire le réglage de la bague de butée est également fournie.

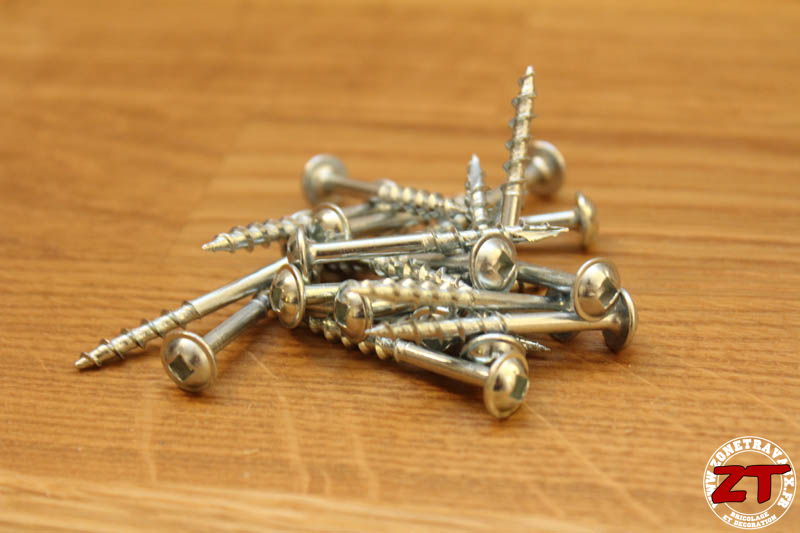

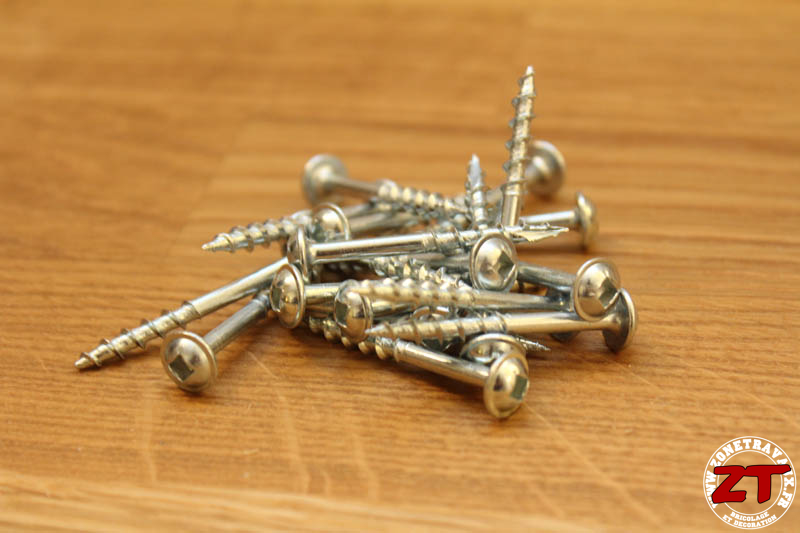

Un jeu de vis à embout carré :

Gabarits-perçage-TRITON_13

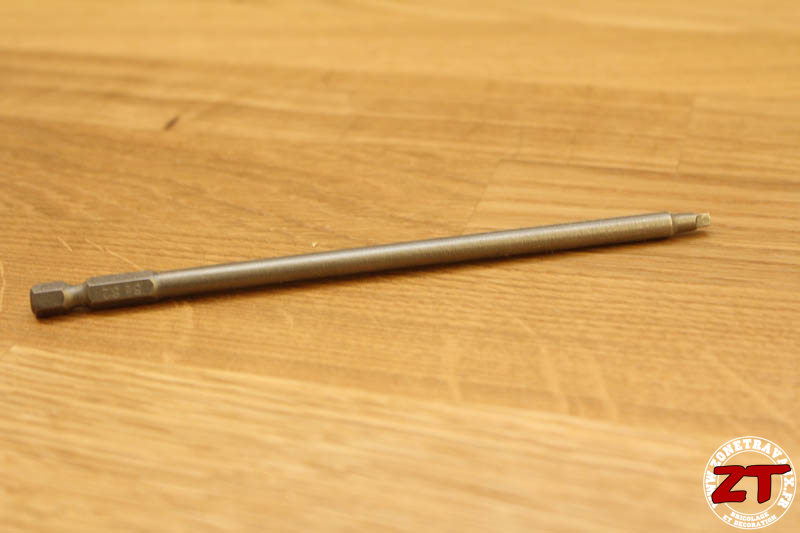

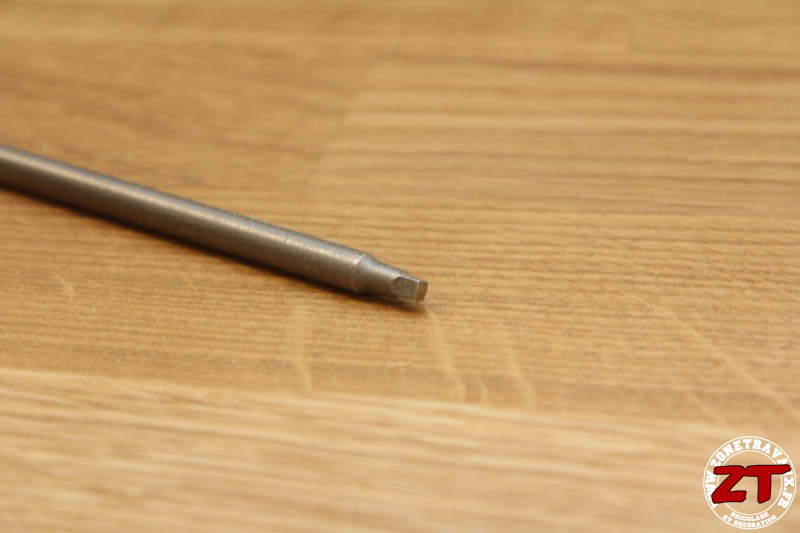

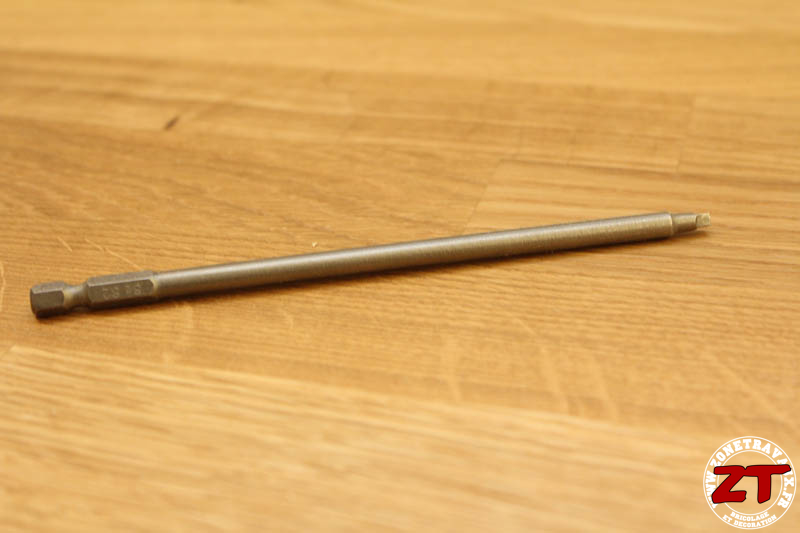

Un embout de vissage carré de 152 mm de long adapté aux vis :

Gabarits-perçage-TRITON_77

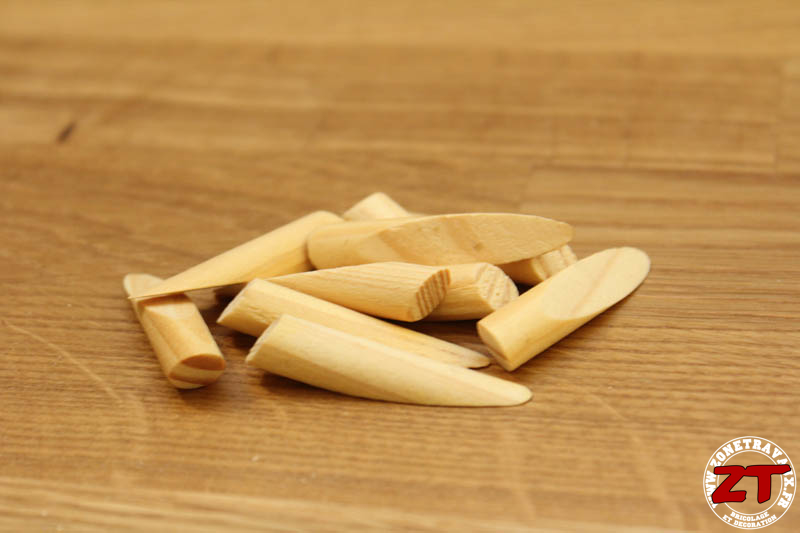

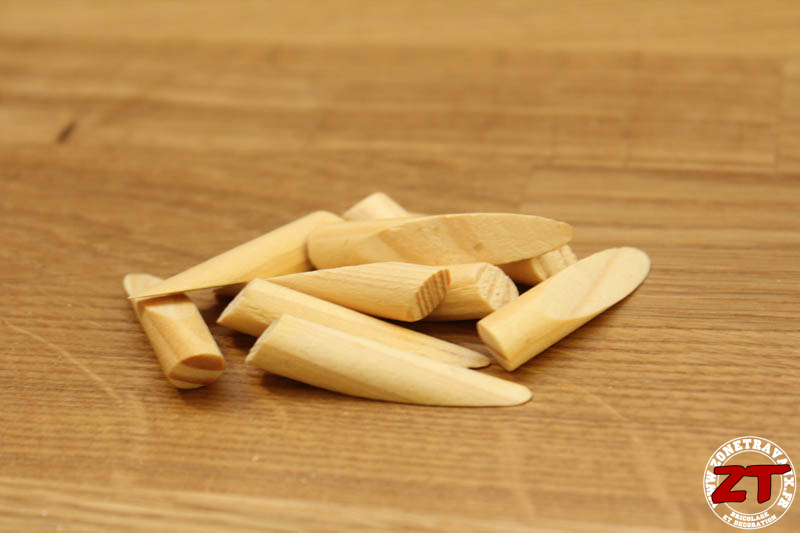

Et quelques chevilles en pin :

Gabarits-perçage-TRITON_14

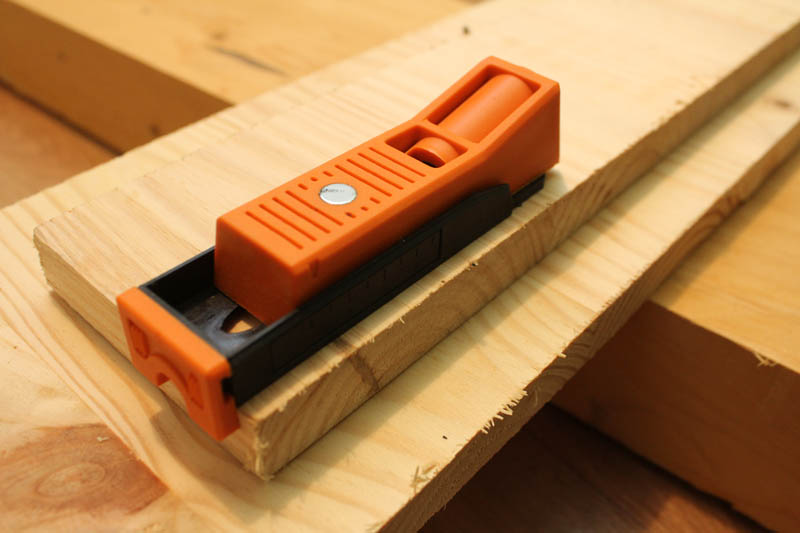

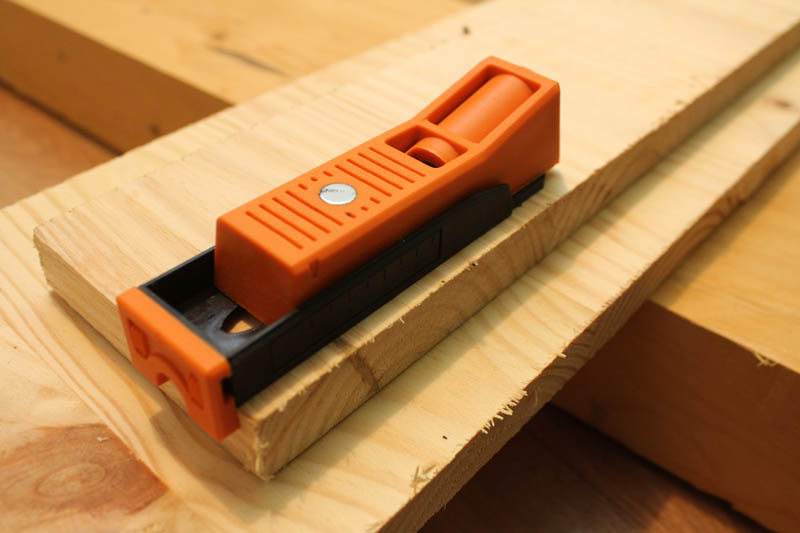

Pour l’utiliser, on positionne notre gabarit sur l’une des planches à assembler :

Vous pouvez voir qu’on utilise la petite butée orange qui vient se positionner en bout de planche. Ca permet de positionner le gabarit dans la bonne position une fois réglé.

Plus en détail :

Gabarits-perçage-TRITON_08

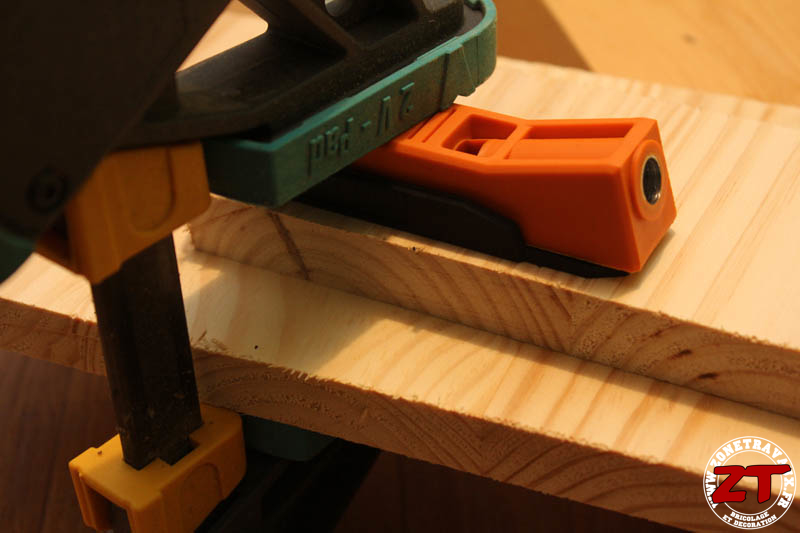

On fixe le gabarit sur la planche avec un serre joint :

Gabarits-perçage-TRITON_36

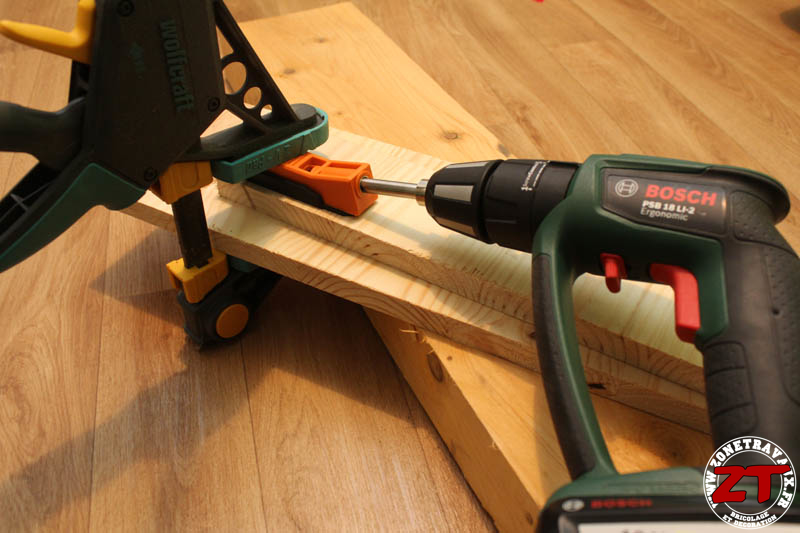

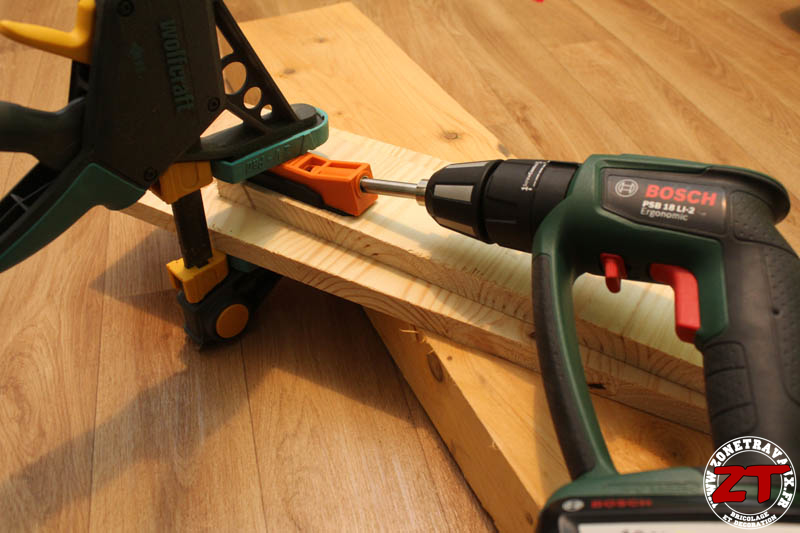

On perce jusqu’à la butée :

Gabarits-perçage-TRITON_37

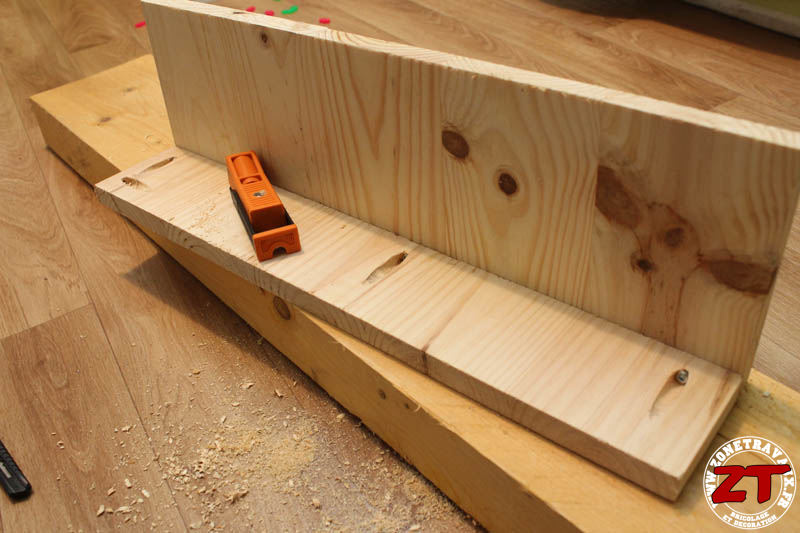

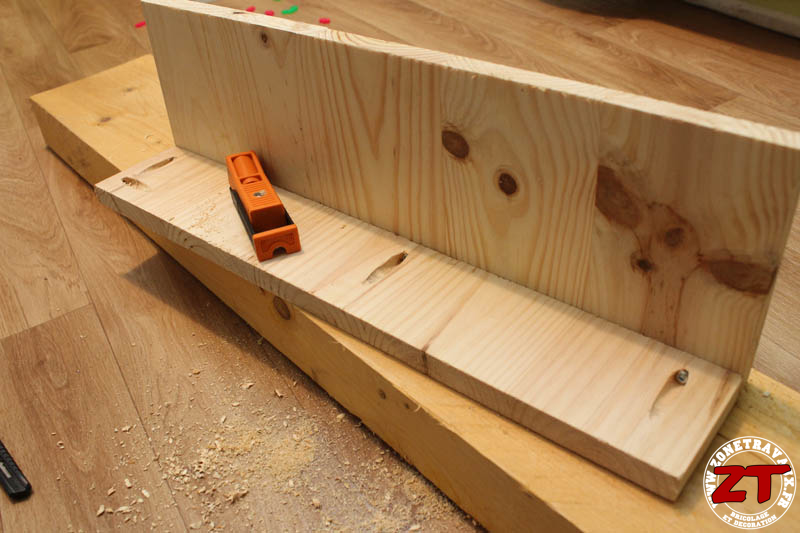

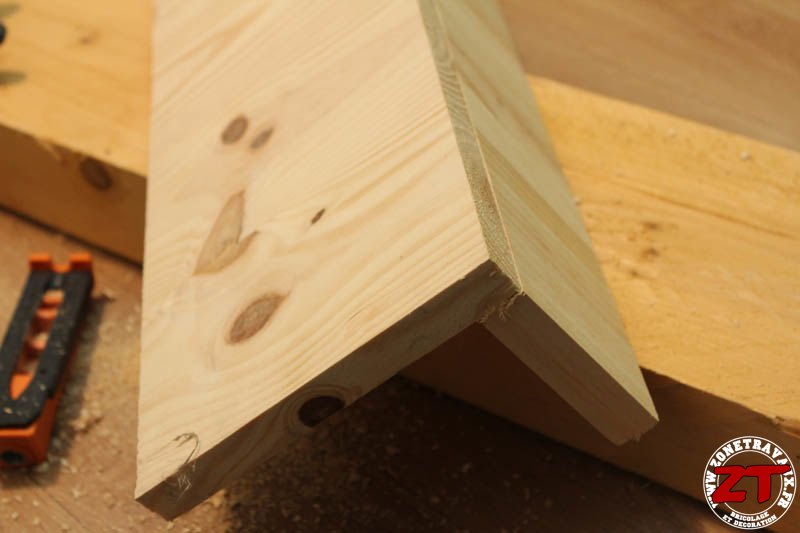

On assemble nos planches à l’aide d’une vis. Il faut faire attention à utiliser les vis avec une dimension adaptée au risque d’avoir une vis qui traverse la planche :

Gabarits-perçage-TRITON_44

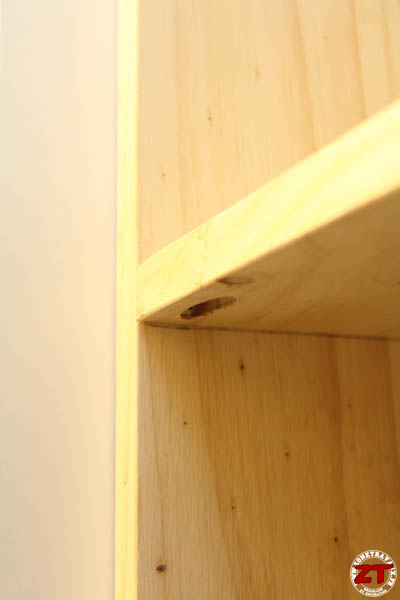

Et voilà, j’ai obtenu un assemblage très solide (que je peux renforcer à la colle à bois) en 2 coups de cuillère à pot.

Retrouvez le TWSMPJ au meilleur prix sur amazon.

Présentation du gabarit double TWDMPJ

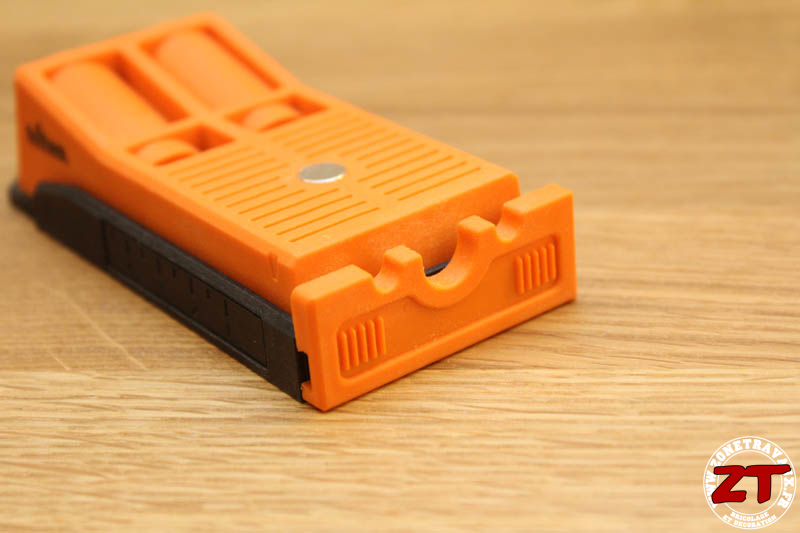

Ce gabarit a exactement les mêmes caractéristiques que le premier, mais avec une double cavité pour les besoins d’assemblages un peu costauds.

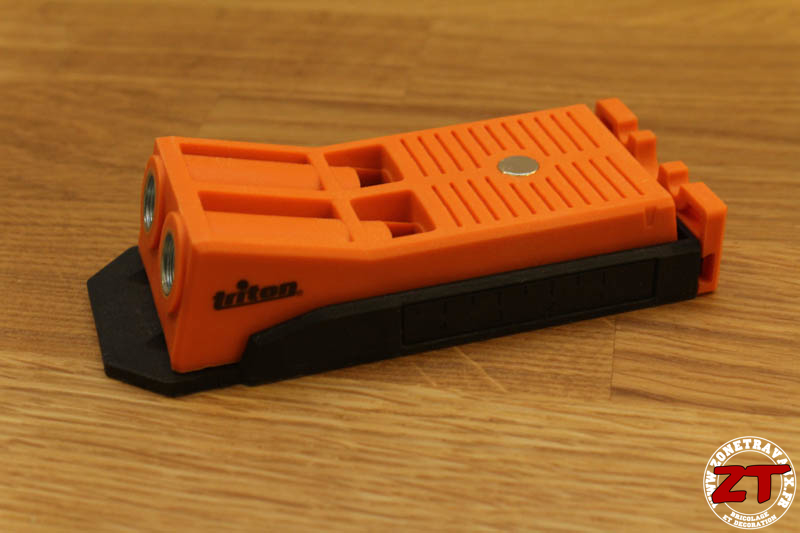

Gabarits-perçage-TRITON_19



Gabarits-perçage-TRITON_21

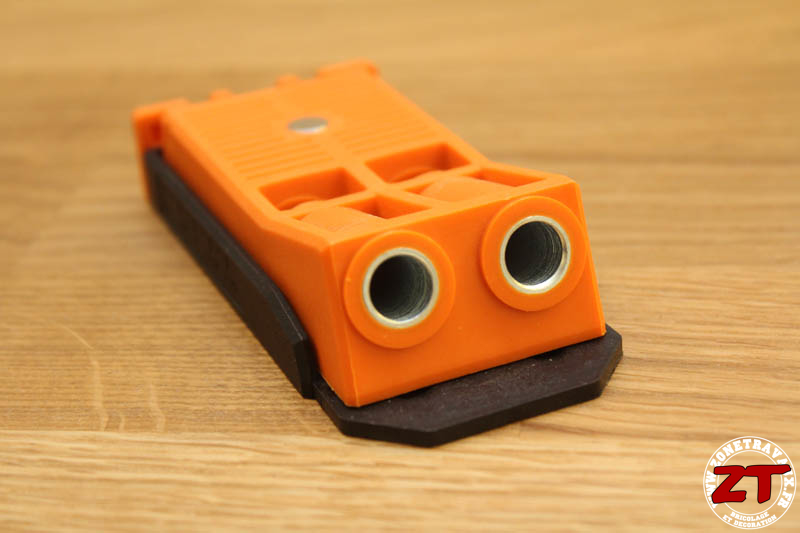

Gabarits-perçage-TRITON_20

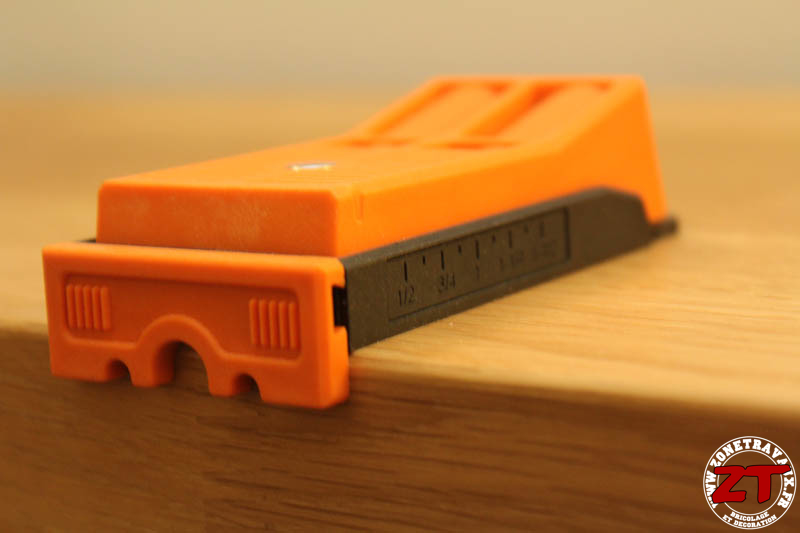

Gabarits-perçage-TRITON_75

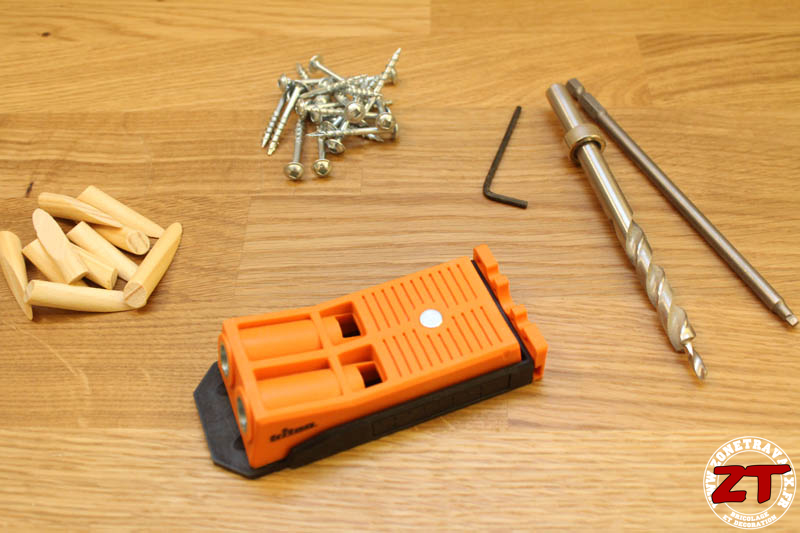

Sinon il est fourni avec les mêmes accessoires :

Gabarits-perçage-TRITON_18

Et le corps présente les mêmes caractéristiques de matières et de couleurs :

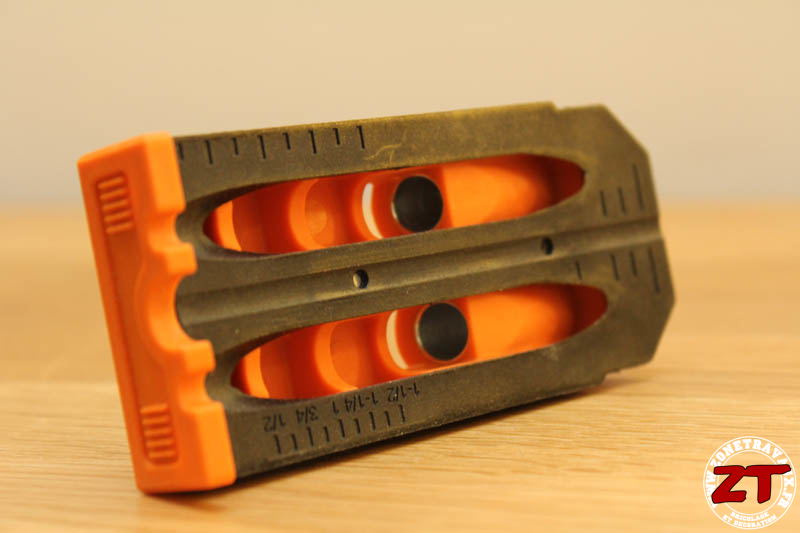

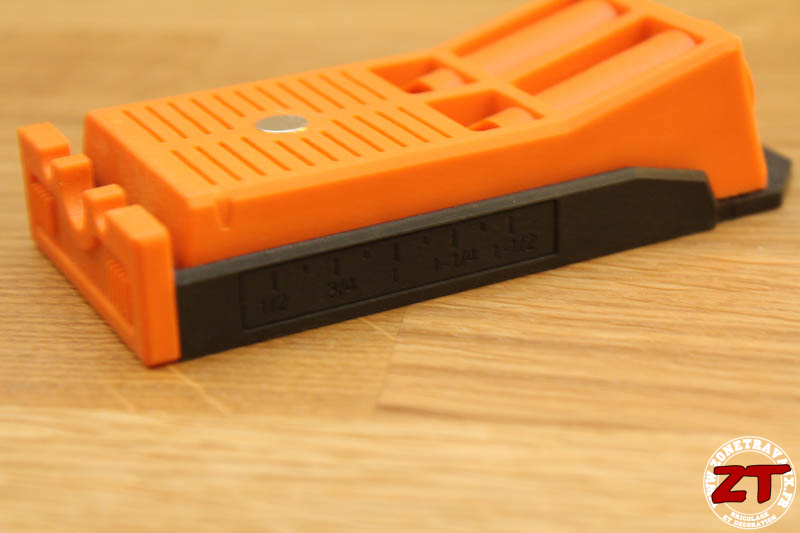

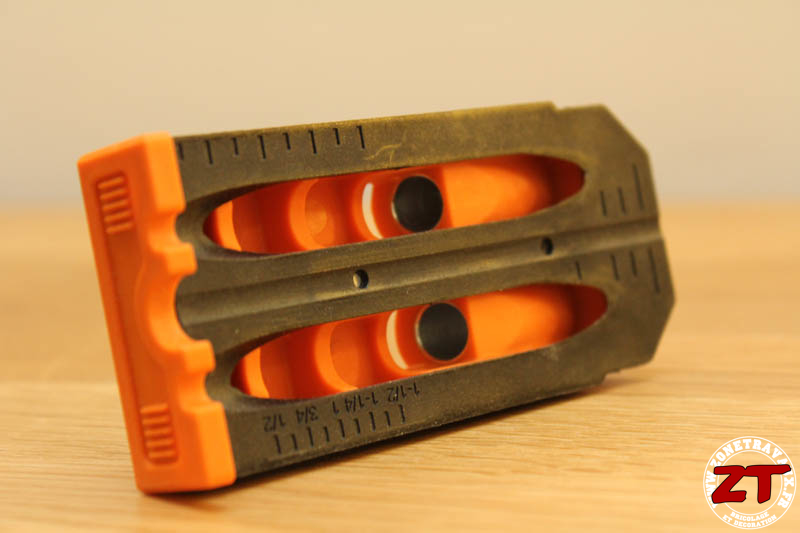

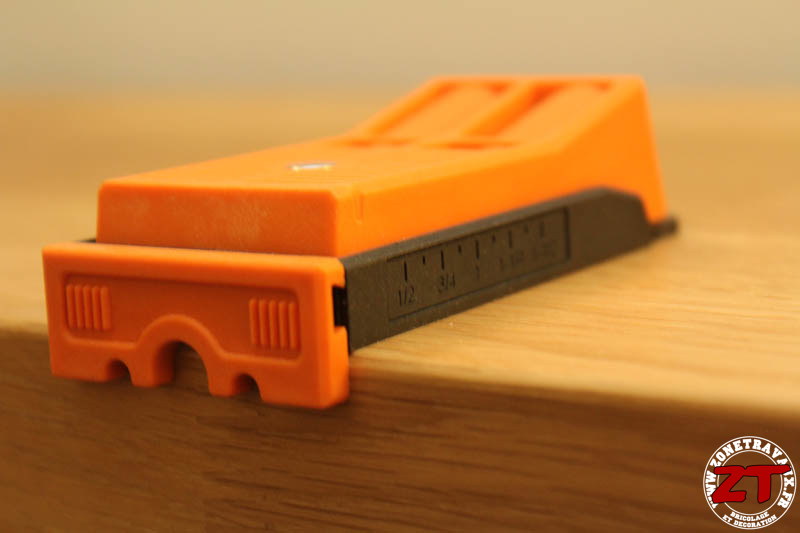

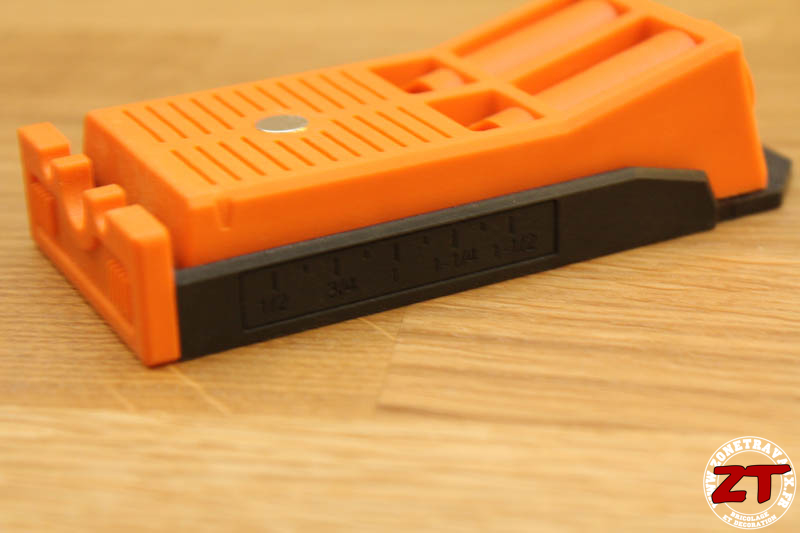

Les graduations permettant le réglage du gabarit :

Gabarits-perçage-TRITON_82

L’utilisation identique au gabarit TWSMPJ. Il est possible de ne faire que des trous simples avec tout en ayant la possibilité de doubler les fixations à chaque utilisation.

Retrouvez le gabarit TWSMPJ au meilleur prix sur AMAZON.

Présentation du gabarit réglable TWAJ

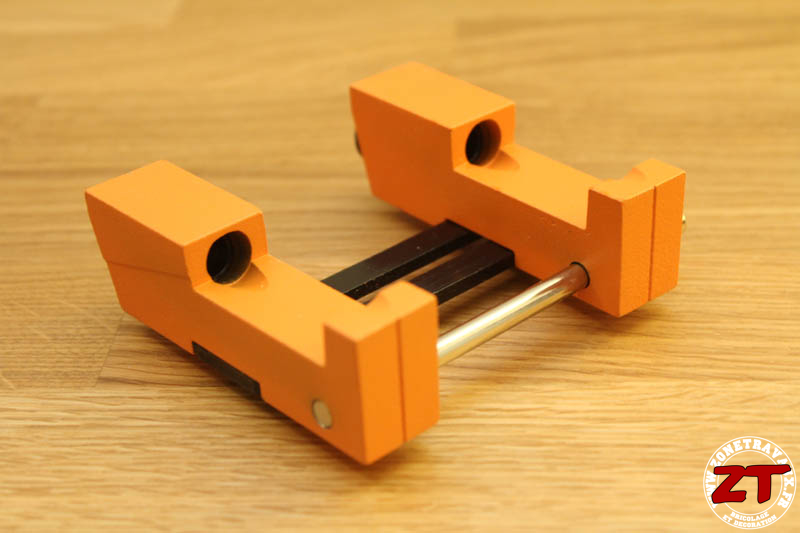

Le modèle TWAJ est lui un peu différent des deux premiers. C’est aussi un gabarit de perçage oblique double mais avec la possibilité cette fois de faire un réglage de l’écartement entre les deux trous à percer. Le but étant d’avoir un écartement précis et adapté au travail demandé, typiquement, lorsque l’on assemble un cadre ou des tiroirs de meuble.

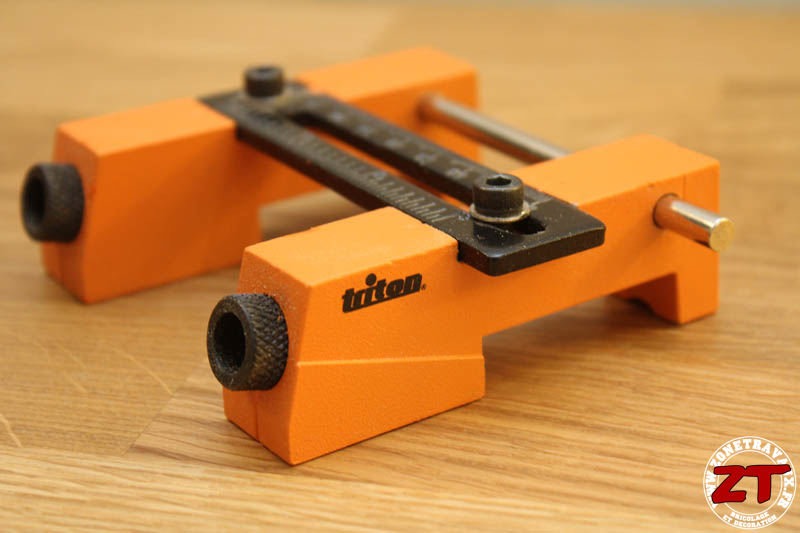

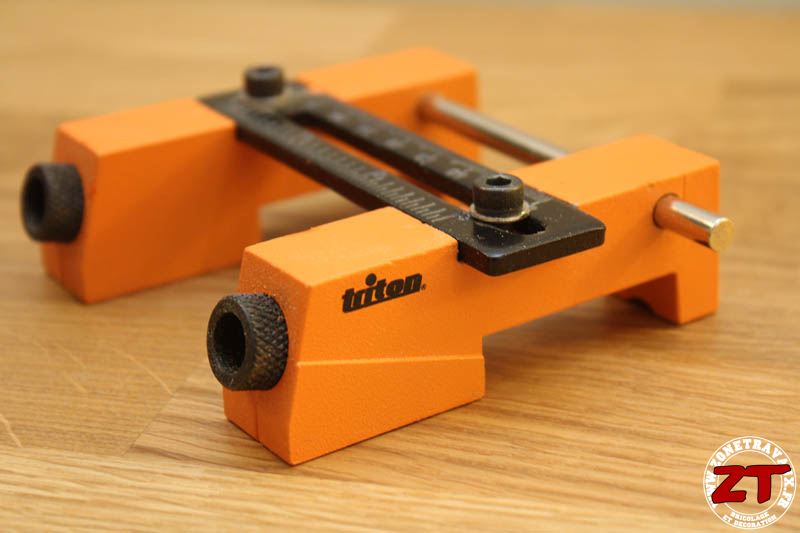

Le corps du gabarit n’est pas fait dans le même matériau puisque le TWAJ est lui en aluminium ce qui permet d’assurer une bonne rigidité même quand l’écartement est réglé à son maximum (80 mm) :

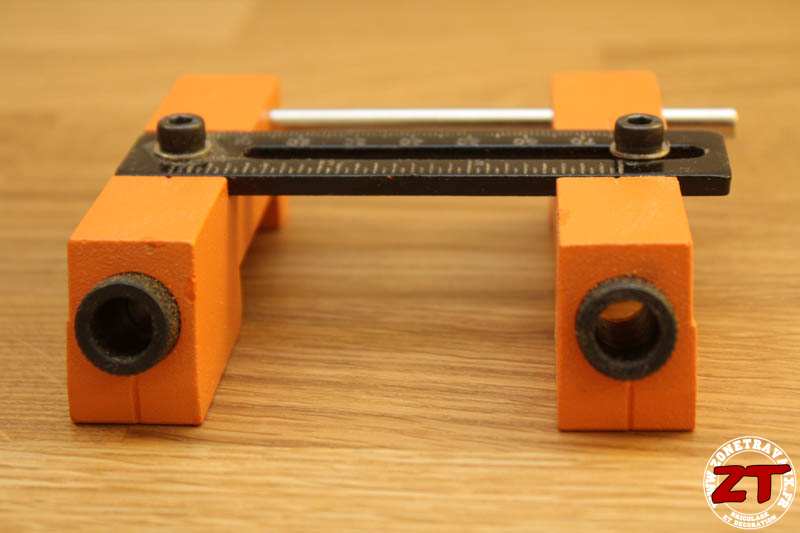

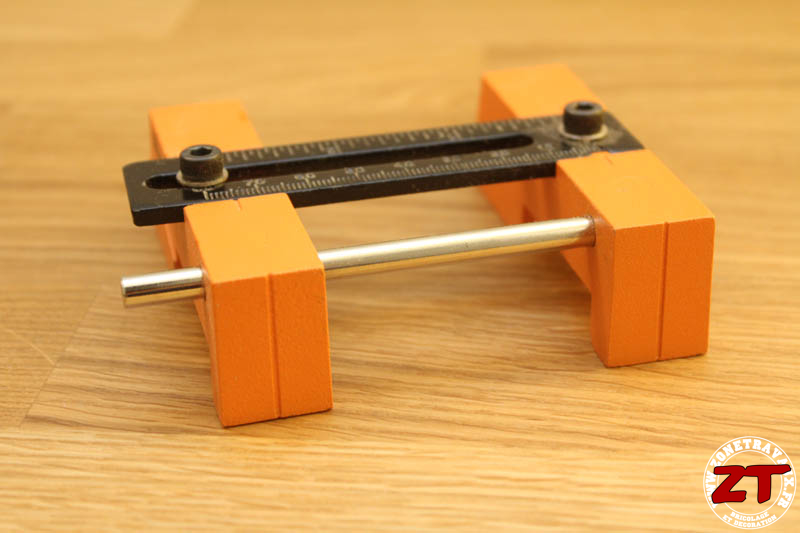

Gabarits-perçage-TRITON_24

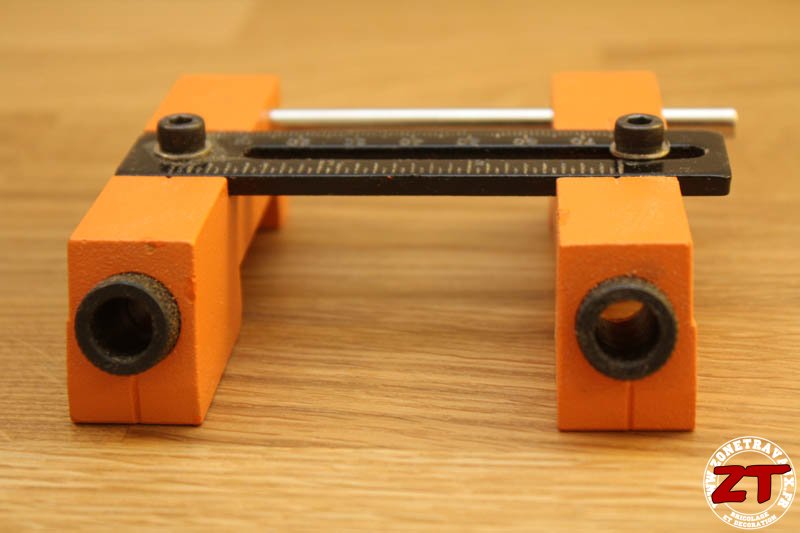

Gabarits-perçage-TRITON_25

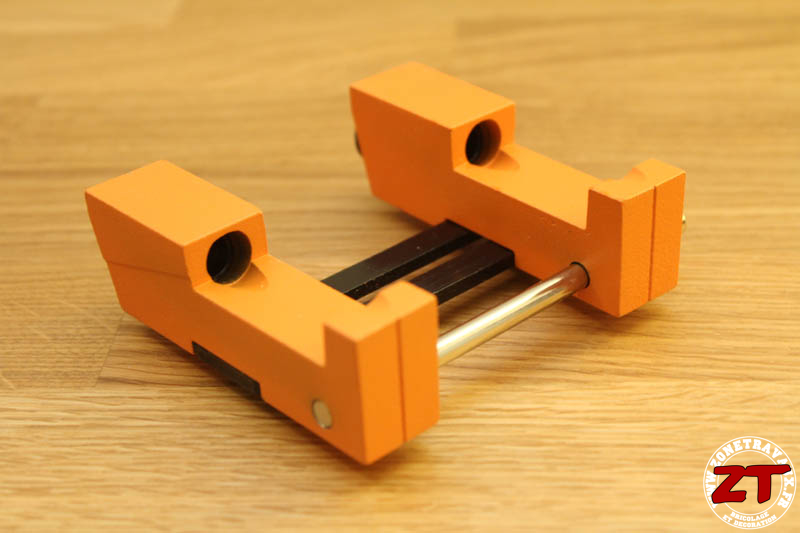

Gabarits-perçage-TRITON_27

Là encore, notre gabarit est fourni avec tout le nécessaire pour faire ses premiers assemblages.

Retrouvez le gabarit TWAJ au meilleur prix sur AMAZON.

Il est bien entendu possible de faire ses assemblages avec des vis à bois normales mais sachez que TRITON fournit (via les sites revendeurs comme amazon) différents types de vis avec embout de vissage carré ainsi que différentes essences de bois pour les chevilles (chêne et pin).

L’avis ZoneTravaux sur les gabarits de perçage TRITON TWSMPJ, TWDMPJ et TWAJ

Ces gabarits de perçage sont des outils vraiment pratiques aussi bien pour les professionnels que pour les amateurs car ils permettent de faire des assemblages très solides et de gagner du temps lorsque l’on ne peut pas attendre 24h qu’une colle à bois ait séché.

Vince nous as démontré l’intérêt pour ce système d’assemblage lors de diverses réalisations (comme son meuble d’entrée par exemple) et cela illustre parfaitement le rendu que l’on peut obtenir avec ce genre d’outils.

Le tarif des gabarits TWSMPJ (16€), TWDMPJ (31€) et TWAJ (50€) est vraiment intéressant et incite à s’équiper pour parfaire son équipement et vous permettre de réaliser des assemblages vite faits et surtout bien faits !

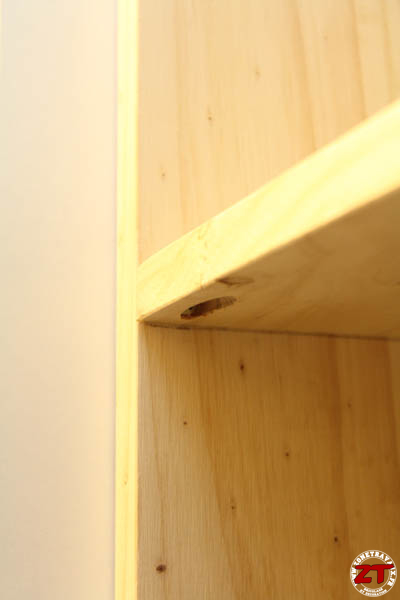

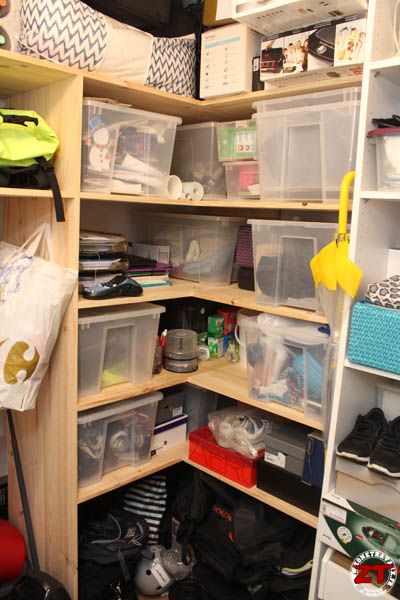

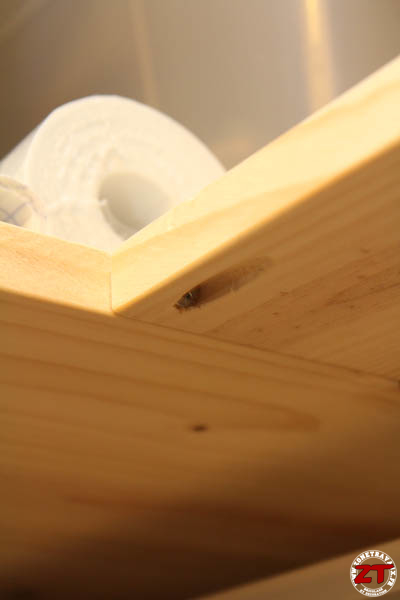

J’ai réalisé il y a pas longtemps un petit meuble sur mesure pour le cagibi (drôle de mot à l’écrit) de mon appartement. Ca m’a pris très peu de temps grâce au gabarit et le rendu est vraiment top. Je n’aurais jamais pu avoir un tel résultat sans les gabarits de perçage TRITON :

Gabarits-perçage-TRITON_69

Gabarits-perçage-TRITON_72

Quant à savoir quel modèle parmi les gabarits de perçage TRITON nous conseillons, c’est vraiment en fonction de vos besoins et de votre budget. Le TWSMPJ est vraiment basique et vous permettra de tout faire et de dépanner en cas de besoin ponctuel. Le  TWDMPJ sera plus adapté si vous faites des assemblages réguliers sur des matériaux un peu épais et que votre budget est serré.

Sinon nous vous conseillons plutôt de vous orienter vers les TW7PHJ (77€) ou TW8CPHJ (90€). Enfin, si vous faites beaucoup d’assemblages de cadres ou de tiroirs et avez besoin d’un peu de précision, nous vous conseillons alors le TWAJ.

Retrouvez l’ensemble de la gamme de gabarits de perçage directement sur le site de TRITON.

Et n’oubliez pas de visiter notre page dédiée aux outils TRITON :

A très vite sur ZoneTravaux !
