Brico : Fabriquer son établi (étape 1, les pieds)

Lors d’un dernier article, nous vous avons présenté comment modéliser en 3D un établi avec l’outil Sketchup (Voir l’article). Passons maintenant de la modélisation à la fabrication de cet établi !

Dans cet article, vous trouverez toutes les étapes nécessaires à la conception de notre établi ainsi que tout le matériel utilisé qui nous permettra de réaliser ce plan de travail !

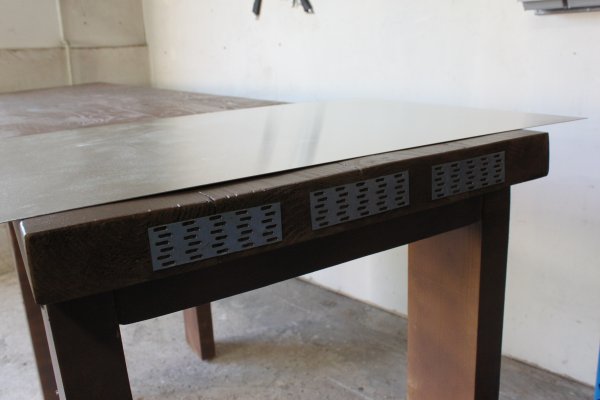

Pour rappel, voici le résultat que nous sommes censé obtenir :

Ce premier article vous détaillera la conception des pieds de votre établi. Le second vous montrera comment fabriquer le plateau, le fixer aux pieds et toutes les finitions.

N’oubliez pas que vous pouvez poser toutes vos questions sur le forum ZoneTravaux

———————————————

   Difficulté :
   Temps :
   Coût :
   Outillage :

———————————————

En Synthèse pour la réalisation de l’établi :

  • Difficulté : Il est toujours plus compliqué de fabriquer que d’acheter des produits tout fait mais si nous procédons étape par étape, la conception de notre établi ne pose pas de difficultés majeures !
  • Temps : Ce qui prend le plus de temps est la finition de notre établi. Fabriquer les pieds, le plateau et assembler le tout ne vous prendra que quelques heures. Le poncer, le peindre et ajouter les accessoires prendra par contre beaucoup plus de temps. Pour un bon établi, comptez 2 week-ends de travail en mode, « je prends mon temps » 🙂
  • Coûts : La décision de fabriquer mon établi est venu d’un constat simple. Pour avoir ce type d’établi dans le commerce, il faudra compter plus de 500€ !! Le but est donc d’économiser beaucoup d’argent même s’il faut y passer un peu de temps (sans compter le plaisir de faire soi-même !!). Pour cet établi, il vous en coûtera : 230€
  • Outillage : Il est tout à fait possible de fabriquer votre établi avec un outillage simple (scie, perceuse, marteau et pinceau) mais je dois vous avouer que cela vous prendra un peu plus de temps. Je vous conseille de vous munir d’un minimum d’outils efficaces pour réaliser cet établi : Disqueuse, perceuse, pistolet à peinture, scie circulaire, … je vous les détaille dans la suite.

Liste des matériaux à acheter :

  • Bastaing en sapin, 63×160 mm, long. 3 m / Quantité 7 / Prix U 10,65 / Prix 74,55€
  • 20 vis Spax acier inoxydable, Torx, 8×120 mm / Quantité 2 / Prix U 34,56 / Prix 69,12€
  • 20 vis Spax acier bichromaté, Torx, 8×120 mm / Quantité 1 / Prix U 18,95 / Prix 18,95€
  • Connecteur de charpente / Quantité 6 / Prix U 1,57 / Prix 9,42€
  • Colle à bois pistolet / Quantité 1 / Prix U 6 / Prix 6€
  • Lasure V33 Extrême / Quantité 1 / Prix U 0 / Prix 0€
  • 5 disques auto 150 mm grain 50 / Quantité 1 / Prix U 6 / Prix 6€
  • 5 disques auto 150 mm grain 120 / Quantité 1 / Prix U 0 / Prix 0€
  • Disque à lamelle bois / Quantité 1 / Prix U 0 / Prix 0€
  • Tôle lisse en aluminium, 60x100cm / Quantité 2 / Prix U 23 / Prix 46€

Liste des outils utilisés :

Vous avez maintenant tout en main pour commencer alors rentrons dans le vif du sujet !
Je ne vous détaille pas les mesures de l’établi, ce sont celles présentées dans la modélisation (voir schéma ci-dessus).

1/ Récupérer tout votre matériel chez votre fournisseur préféré

Au départ, j’avais opté pour des bastaings de 5 mètres qui coûtent proportionnellement moins cher que des 3 m. L’inconvénient est que j’aurais du louer un camion pour les transporter ce qui ajoutait 25€ au montant final (alors que la différence entre les 5 m et les 3 m n’était que de 4€… choix vite fait).

De plus, nous le verrons par la suite, avec les bastaings de 3 m et au vue des côtes de mon établi, je n’ai aucun déchet (ce qui n’était pas le cas des 5 m). Au final, je suis gagnant sur tous les tableaux)

2/ Commençons par préparer les pieds de l’établi

Le but du jeu dans cette première étape est d’optimiser au maximum les mesures afin d’éviter d’avoir des pertes. Mes pieds mesurent 93 cm et il m’en faudra 6 : 2 bastaings seront donc nécessaire pour les pieds.

Afin d’avoir des pieds exactement de la même longueur, nous allons les aligner et utiliser une scie circulaire (c’est très important de bien respecter vos mesures lorsque vous allez assembler tous les éléments !)

Nous obtenons donc nos 6 pieds identiques et parfaitement découpés.

Il faudra réaliser la même opération pour la préparation des traverses (les 2 montants qui fixeront les pieds ensemble). Ces 6 traverses mesurent 50 cm de long ce qui nous fera 1 bastaing complet (je vous le disais, il est important de bien préparer les mesures pour optimiser les découpes !)

3/ Préparation des éléments avant montage

Nous avons à présent tous les éléments pour commencer le montage mais comme je vous le disais auparavant, le plus long concerne la finition. Vous pouvez très bien réaliser cet établi avec les bastaings brut mais le rendu ne sera pas vraiment optimal (sauf si vous voulez des échardes par la suite :))

J’ai donc pris le parti de poncer tous les bastaings afin d’avoir un rendu lisse et surtout nettement plus beau. Vous pouvez vous munir de votre disqueuse et un disque à lamelle (bois) afin d’arrondir les bords de vos découpes :

Nous obtenons ainsi des éléments beaucoup plus propres :

Juste avant de passer à la phase de ponçage, vous pouvez vous assurer que les éléments s’emboitent bien les uns aux autres (d’ailleurs, faites cette étape avant même d’arrondir les angles… c’est préférable !)

Puis, à l’aide de votre ponceuse excentrique (ou à la main, ou ponçeuse à bande, … bref, avec de quoi poncer), attaquez-vous à vos bastaings déjà coupés. L’avantage de ces bastaings en sapin est que c’est un bois assez tendre qui se poncera facilement. Commencez en grain 50 pour dégrossir les planches puis en grain 120 (nettement suffisant) pour avoir un rendu vraiment lisse au toucher (et sans écharde !).

Petite comparaison avant/après histoire de vous montrer l’intérêt de faire des finitions 😉


4/ Assemblage des pieds

Il ne vous reste plus qu’à assembler les pieds et les traverses. Pour mémoire, il y aura 3 ensembles de pieds (2 pieds et 2 traverses par ensemble)

Pour ce faire, réaliser toutes les prochaines étapes sur un plan droit (comme un marbre pour les voitures) afin de bien respecter les angles et avoir un établi qui sera stable ! J’ai utilisé des vis Spax en 150×8 pour assembler les éléments de mes pieds. Ne pas prendre de la visserie trop courte, il en va de la solidité de votre établi !

Afin de vous assurer d’avoir des angles à 90°, munissez vous d’une équerre ! Au niveau de la visserie, j’utilise 2 vis pour chaque élément soit 8 vis par pied.

La visserie Spax est en général livrée avec un embout Torx dans la boîte que vous pouvez monter sur une perceuse par exemple :

Nos pieds sont maintenant finis, bien poncés, bien assemblés et prêt à être monter sur le plateau (que nous verrons juste après)

Il ne vous reste plus qu’à apprécier le résultat et attendre l’article suivant pour finaliser votre établi avec la fabrication du plateau et les finitions globales !

Vous pouvez, dès à présent, vous rendre sur le forum ZoneTravaux et poser vos questions 😉

A très vite pour la suite !

Outils utilisés :

Vince
Vincehttps://www.zonetravaux.fr
Passionné par le travail du bois, du métal mais aussi par les tests de nouveaux outils, je partage avec vous mes expériences, réalisations et mes démos d'outils !
RELATED ARTICLES

43 Commentaires

    • Salut Cédric,
      Merci pour ton commentaire. Je viens d’aller faire un tour sur ton site, et plus particulièrement l’établi, et … inspiré peut être mais optimisé sûrement 🙂
      J’attends de lire la suite avec impatience !
      Bon bricolage
      Vince

    • Salut, le montage aurait très bien pu être fait en tenon / mortaise. Cela s’y prêterait vraiment bien d’ailleurs !
      Par contre, je voulais montrer comment concevoir simplement un établi avec des outils « communs » et des matériaux peu onéreux.
      Mais ta suggestion est top. Si j’avais eu ma défonceuses à l’époque, je l’aurais sûrement tenté 😉

  1. Salut !
    Je suis partant pour me monter un établi basé sur ce tuto mais après recherche, impossible de trouver des vis Spax 8*120mm aux alentours de chez moi. Quelles vis je pourrais utiliser pour les remplacer ?
    Merci.

  2. Bonjour,
    Je suis votre site pour faire son établi en bois.
    J’ai une question concernant le poncage.
    J’ai acheté une ponceuse vibrante et le temps que je met à poncer mon bois est tout simplement aberrant.
    Hier j’ai passé 3h30 pour seulement un contour de 3m.
    J’ai un grain de 40pour dégrossir, je suis à une vitesse de 4/6 et je n’appui pas sur ma ponceuse puisque son propre poids devrait suffire.
    Avez-vous un conseil?

  3. Bjr,

    Vous avez coupé vos bastaings à l’aide d’une scie circulaire. Au regard de l’épaisseur de ceux-ci, une passe a t-elle suffit ? Si non, comment avez-vous fait ? Merci

    • Bonjour,
      Mes bastaings étaient brut, sorti de chez le fournisseur, stockés en extérieur.
      Pour ce qui est de la coupe, à la scie manuelle.
      Pour ce qui est du ponçage, j’ai pris mon mal en patiente et ais fait la totalité de mon établi de la même manière.

  4. Bonjour,
    Pour la découpe des bastaings, il font 63 mm et, par chance, la profondeur de coupe de ma scie circulaire fait 66 mm donc cela passait.
    Pour autant, comme précisé par Aubin, au pire, il reste la possibilité de couper les bastaings à la scie à main.
    De mon coté, je suis maintenant équipé d’une scie à onglet et c’est un vrai bonheur en terme d’efficacité !
    Bon bricolage.
    Vince

  5. Bonjour, super bien expliqué pour construire soi-même un établi même si on n’est pas bricoleur.

    Pourriez vous me dire dans quel magasin vous avez trouver tout le matériel car chez casto…. ou Leroy M…… ils ne vendent pas de vis Spax acier bichromaté ni inoxydable.

    Merci pour vos tutos.

    • Bonjour Lionel et merci pour votre commentaire.
      J’ai trouvé l’ensemble de la visserie chez Leroy Merlin. En fonction de l’enseigne, ils n’appellent pas forcément les produits de la même manière mais sachez que les vis SPAX que ce soit inox, bichromaté, acier trempé… sont toutes traitées anti corrosion. Tout dépend de l’utilisation que vous faites des vis. Dans le cas de l’établi, celui-ci étant au sec, il n’est pas indispensable de prendre de l’inox (qui d’ailleurs s’avère plus cher).

      Pour le choix de dimension la vis, prenez en une dont la partie non filetée fait l’épaisseur d’un bastaing ce qui assurera un meilleur serrage.

      Bon bricolage !

  6. Bonjour Vince et bravo pour ta réalisation ! au sujet des bastaings , tu recommandes de les acheter traiter ou sans traitement ? car j’ai vu que tu lasures par la suite , le prix n’étant pas le même pour les 2 …
    Pour les vis en inox , elles sont destinées sur quelles parties exactement ? et les bichromatées ? et enfin , pour la plaque d’acier inox , tu la fixes avec quoi comme vis et tous les combien stp ? merci pour ta réponse 🙂

    • Bonjour Alain,

      Pour les bastaings, je recommande de les acheter non traités pour 2 raisons 1/ le prix 2/ l’établi est utilisé en intérieur et ne sera donc quasiment jamais en contact avec de l’eau. Par contre, j’ai lasuré les bastaings histoire de les protéger – c’était de la lasure que j’avais en stock d’un précédent bricolage.

      Pour le choix de la visserie, je me suis un peu mal exprimé dans l’article car ce n’est pas tant le matériau utilisé qui est important – inox versus bichromaté versus acier, … – mais le type de tête de vis utilisé !

      • Pour les pieds, je suis parti sur des vis à tête disque – Wirox – qui apportent un bon couple de serrage indispensable à un établi bien solide
      • Pour le plateau de l’établi, il fallait des vis avec des têtes affleurantes mais qui ne dépassent pas de l’établi. Je suis donc parti sur des vis à fraisée – bichromaté –
      • enfin, pour la plaque en inox, il fallait des vis permettant de maintenir la plaque contre le plateau. J’ai donc opté pour des vis à tête ronde plate mais je ne me souviens plus des dimensions… .

      Bon bricolage et surtout, n’hésitez pas à m’envoyer des photos lorsque votre établi sera terminé !

      Vince

  7. Bonsoir,
    Non, je n’ai pas fait d’avant-trous (même si avec des vis de ce diamètre et avec du sapin, cela ne ferait pas de mal !)
    Si j’en avais fait, je serais parti sur un diamètre de 6 pour des vis de diamètre 8.
    Vince

  8. bonjour vince
    merci pour ta réponse rapide
    tu parles de connecteurs de charpente dans la nomenclature des matériaux.quels sont – ils et ou les places tu? je ne les ai pas vu dans ton tuto.
    tu utilises un seul bastaing pour réaliser les 6 traverses de 50 cm. Si on respecte la côte et en tenant compte de l’épaisseur de la lame de scie le dernier sera plus petit.
    merci pour cette réalisation qui me convient complétement

    laurent

    • Hello,
      Pour les connecteurs de charpente, tu les trouveras ici pour avoir une idée de ce à quoi cela peut ressembler
      http://www.qualiteconstruction.com/uploads/pics/connecteur.gif

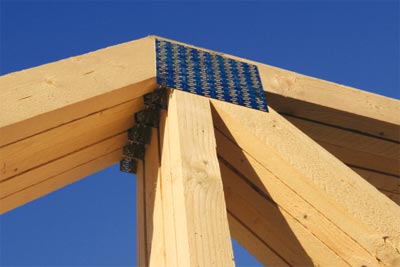

      et ici, tu verras un cas typique d’utilisation:
      http://www.cmpbois.com/photos/20120313-dtu-charpentes-industrielles.jpg
      Pour ma part, concernant les avant trous, peut importe le bois, j’en fais toujours entre 1 à 2mm au dessus de diamétre de la vis.
      e laisse bien évidememnt le soin à qui de droit pour de meilleur explication ;D

      • Bonjour Laurent,
        Je n’ai presque plus besoin de répondre, Aubin a été plus rapide que moi ! donc en effet, les connecteurs de charpente sont exactement ce qui est présenté au dessus dans le commentaire d’Aubin. Au niveau de l’établi, je les ai placés aux extrémités de l’établi pour connecter les bastaings entre eux. Voici la photo les présentant : Connecteurs de charpente.
        Enfin, pour la découpe des bastaings pour le piétage, les 6 traverses ne proviennent pas d’un seul bastaing de 300 cm (sinon, tu aurais entièrement raison) mais avec un bastaing, je réalise 2 pieds (937 mm) et 2 traverses (514 mm) soit un total de 2902 mm (quasiment pas de chute). C’est la découpe la plus optimisée que j’ai pu trouver (dans les plans de l’établi, j’ai détaillé toutes les découpes de bastaing histoire de faciliter la construction).

        Aubin, je suis d’accord avec toi, je réalise quasiment tout le temps un pré-trous histoire d’être sûr de ne pas éclater le bois.
        Bon bricolage et merci pour vos commentaires !

      • bonjour
        merci pour vos réponses très précises.
        Il ne reste plus qu’à en construire un.
        Je doit juste faire un peu(beaucoup) de place dans mon sous-sol encombré de choses accumulées depuis des années.
        merci encore
        amicalement laurent

  9. Tu as réussi à tout transporter dans ta Mini alors ? Merci pour tes explications pour fabriquer soi-même un établi ! Quand on voit les prix de certains établis, c’est vraiment une excellent idée de le faire tout seul. Et 230€, c’est très correct. Tu penses qu’en achetant les matériaux pour 2 ou 3 établis, c’est possible de faire descendre ce prix ? Merci

  10. Salut Calvin et désolé du temps de réponse, je n’ai pas vu ton commentaire.
    Alors, oui, tout est rentré dans la Mini mais au final, cela ne fait pas tant de matériaux que ça donc tout va bien.
    Au prix des bastaings, ce n’est pas sur ce genre de produits que la GSB marge mais il est toujours possible de négocier des prix de « gros » (mais même 3 établis, cela ne fait pas un gros volume d’achat, juste un gros volume en taille de matériaux !).
    J’utilise maintenant cet établi depuis plus de 2 ans et je ne regrette pas de l’avoir fabriquer 🙂
    Vince

  11. Honnêtement, utiliser du sapin, c’est vraiment léger pour un établi censé supporter des coups, des apuis : il va être à poncer tous les 15 jours…
    A part cela les explications sont intéressantes

    • Bonjour, vous avez raison, le sapin est tendre et donc fragile … mais l’idée était de construire un établi solide (au sens où vous pouvez cogner dessus sans modération) et peu cher. Si vous souhaitez le faire en chêne, il sera plus solide … mais le tarif ne sera plus le même. C’est une histoire de compromis 😉

  12. Bonjour à tous,
    je vais commencer mon établi en suivant ce tuto super bien fait…je voudrais tout de même trouvé une alternative aux vis spax qui sont très coûteuses….je pensais mettre des tire fonds par dessous l’établi et la meme chose pour les pieds avec des grande rondelles pour améliorer le serrage
    qu’en pensez vous
    merci
    benelios

  13. Super! Je m’en suis servi pour le mien et franchement top c’est robuste. Perso ça m’a coûté que 79 euros, le bois et 36 vis. J’ai fais découper à mesure directement.

  14. njour,je ne comprend pas la manoeure pour découper pieds et traverse. Tu parles d’alignement pour respecter les mesures. Peux tu détailler cette opération chronologiquement. Merci.

  15. Bonsoir, je viens de lire votre tuto, bravo !!! Je vais faire mon établi grâce à vous, pas aussi long par contre, il fera 1m80 donc 2 pieds suffiront.

    Je n’aurais ( pour linstant… ) qu’une question :

    1m de hauteur, n’est ce pas trop haut ? à moins que vous ne mesuriez 2m….lol

    Moi je mesure 1m80.

    D’avance merci de votre réponse.

  16. je commence les travaux ce week-end, j’attends des moi les pieces detachees de ma perceuse bosch qui m’a laché. je lis les com pour me faire une idée: effectivement de faire couper le bois sur mesure sur place c’est vraiment pas mal, je trouve que 1m c’est parfait mais dites nous si vous avez terminé qu’est ce qui serait le plus adapté, merci pour ce tuto!

  17. merci pour ce tuto, grâce à lui j’ai pu réaliser mon établi.
    Je l’ai par contre fait légèrement plus bas 90cm, rajouté un retour d’angle d’un mètre et remplacer les vis par des chevilles en bois.

  18. Salut,grand merci pour les plans, je vais me lancer,le détail des cotes au mm près ,514mm….510mm ça va on construit pas un avion,enfin à partir ça qui m’a fait rire superbe boulot.heureusement que des personnes comme toi prennent le temps de faire des tuto.merci

  19. Bonjour
    L’établi une fois terminé que me conseillez-vous pour le fixer contre le mur (en placoBA13) de façon à ce qu’il reste fixe?
    Merci

  20. Bonjour,

    Avant tout je tiens à dire, que j’aime énormément cette article ! Cependant, j’ai une question sur le matériel utilisé…

    Dans la liste des matériaux, il est indiqué qu’il faut des vis spax acier inoxydable, torx 8×120 mm. Mais plus loin dans l’article, vous dites que vous utilisez des vis de 150x8mm … Lesquels choisir ?

    Et une autre question, des vis spax acier bichromaté, torx 8×120 mm, c’est quoi exactement ?

    Désolé, je débutes.

    • Bonjour Tatiana, merci pour votre commentaire. Pour la longueur des vis, effectivement, Vince a dû faire une petite erreur en écrivant 150 au lieu de 120 (120 c’est déjà très long pour des vis). Ensuite, à vous de voir pour le métal choisi : Les vis inox ont l’avantage d’être plus solides et insensibles à la corrosion mais elles sont plus chères. Les bichromatées on reçu un traitement pour qu’elles aient un minimum de protection contre les aggressions extérieures et ne rouillent pas non plus à la moindre occasion. Elles ont une couleur légèrement cuivrée et sont bien plus abordables que les vis Inox. N’hésitez pas à vous inscrire sur le forum si vous avez des questions, il est là pour ça.

  21. […] Mais bon maintenant que j’ai MA maison et enfin la place de positionner un établi dans mon double garage, si on se lançait enfin ? Aller comme à l’accoutumée, on se pose et on réfléchit un peu à comment réaliser le truc. Je dois t’avouer que je me suis pas mal renseigné sur Internet et je me suis largement inspiré de ce tuto détaillé de chez ZoneTravaux.fr. […]
