Tutoriel DIY : Fabriquer une étagère bibliothèque

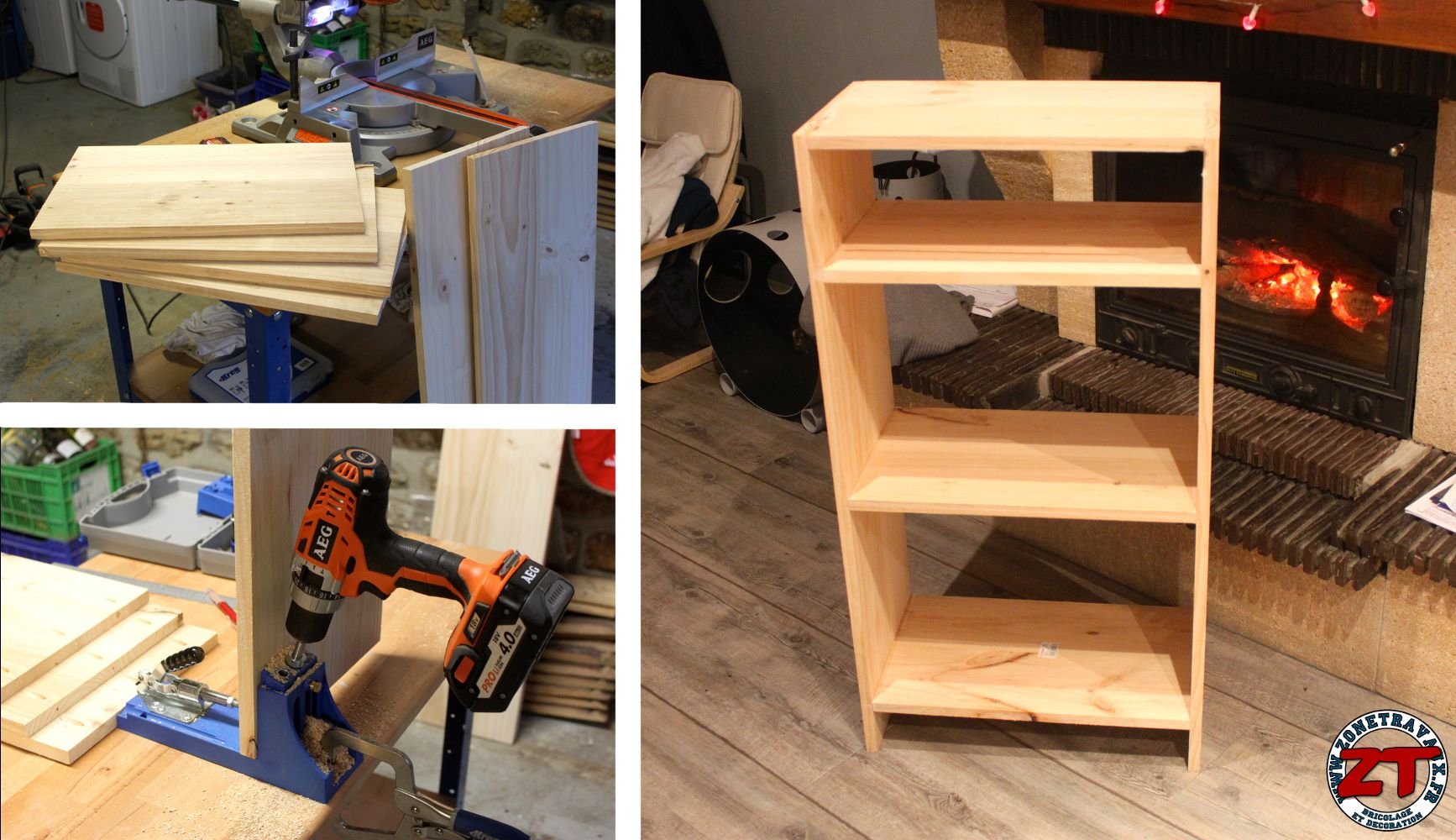

Etagere bibliotheque DIY

Il existe une multitude de façon pour réaliser une étagère ou une bibliothèque. Cela va de la conception la plus rudimentaire (mais solide) à la conception complexe intégrant des portes de placards et rails de tiroirs ou, dernière méthode, la plus souvent utilisée depuis quelques années… aller chez notre ami Suédois (Ik*a) et acheter la fameuse étagère B*lly… solution de facilité, j’en conviens.

Etagere bibliotheque DIY

Ayant eu pas mal de paperasserie à ranger ces dernières semaines, j’ai eu besoin de m’équiper d’une nouvelle étagère fonctionnelle, sans fioriture. Plutôt que d’aller acheter celle-ci, j’ai décidé de ma lancer dans la fabrication de cette étagère exactement aux mesures dont je vais avoir besoin (dimensions de mes pochettes de rangement).

Au final, le résultat est vraiment satisfaisant, ultra rapide (1 heure) et surtout pour moins de 10€ !

[vc_tabs][vc_tab title= »Outillage utilisé » tab_id= »1415282519-1-69″]

Perceuse visseuse AEG (BBS 12 C2LI 202B)
Gabarit de perçage (KREG Jig K4MS)
Défonceuse TRITON (JOF 001)
Etabli de travail (KREG universel)
Etau d’angle (WOLFCRAFT)
Scie radiale AEG (PS254L)
Ponceuse excentrique AEG (bon vieux modèle dont je ne me souviens plus de la référence)
Scie sauteuse RYOBI (R18JS-0)
Jauge de contour PRCI
Stylo / Règle

[/vc_tab]
[vc_tab title= »Matériaux utilisés » tab_id= »1415282519-2-88″]

Planches en sapin 30×200 (x2)
Visserie spécifique pour gabarit de perçage KREG
Colle à bois TITEBOND III (bientôt en test)
Éventuellement, peinture ou vernis de finition

[/vc_tab]
[vc_tab title= »Tarif & timing » tab_id= »1415287483915-2-7″]

Planche en sapin : 7€
Visserie : 2€ (déjà en stock)
Colle : 0,5€ (déjà en stock)
Durée du bricolage : 1 heure

[/vc_tab][/vc_tabs]

Plans 3D et mesures de l’étagère

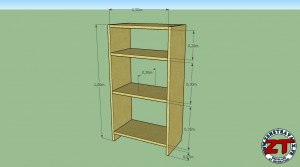

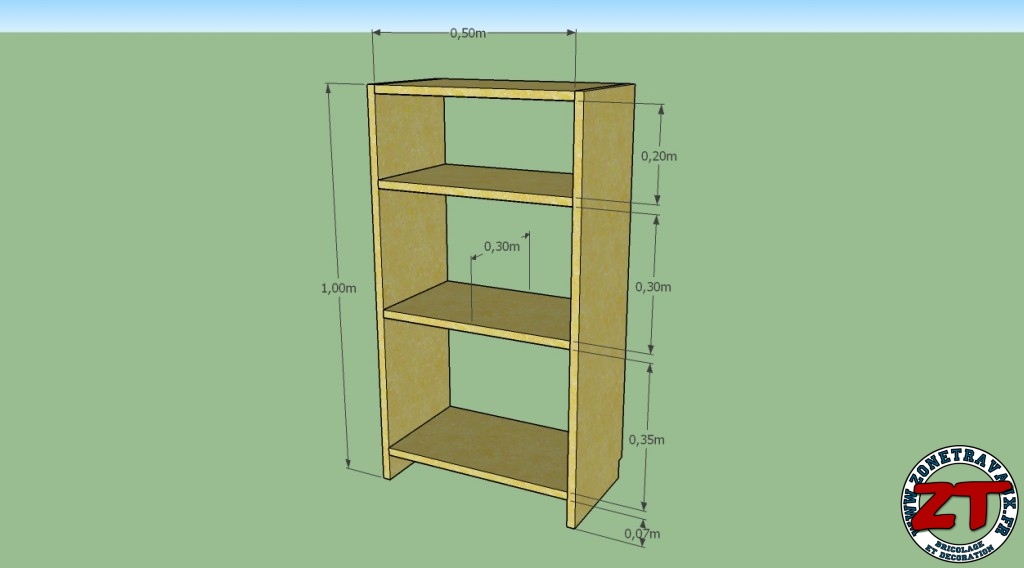

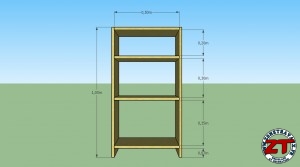

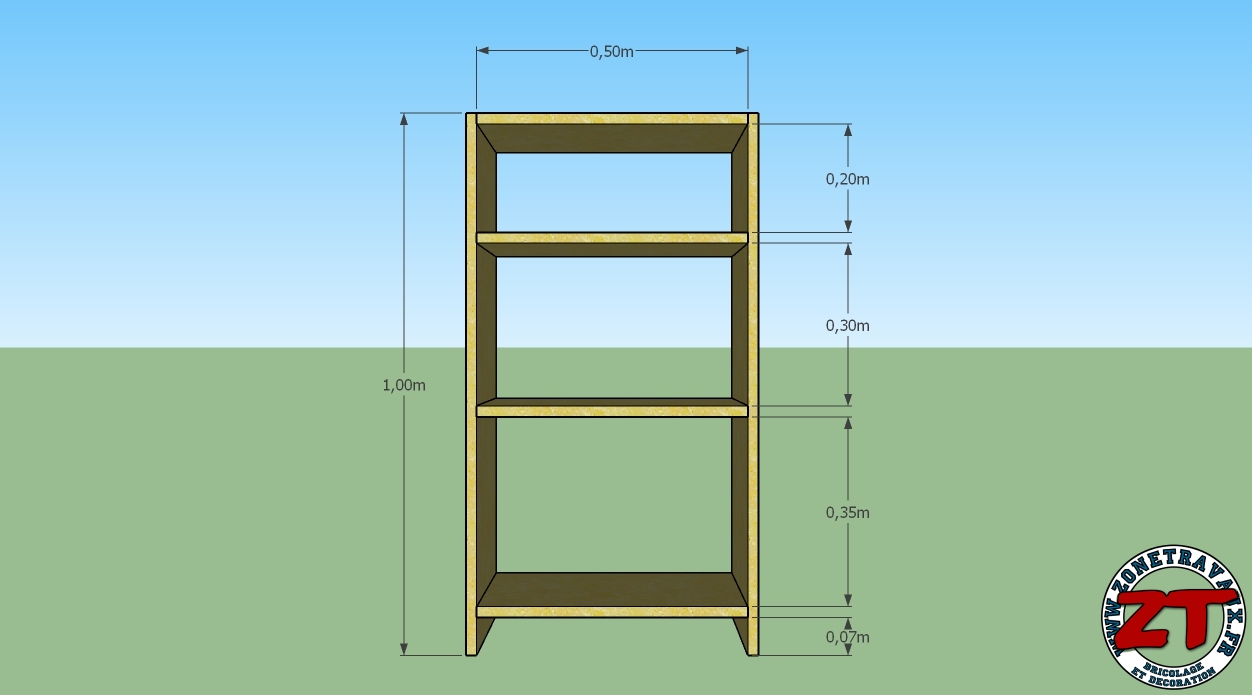

Plus que des mots, je vous ai préparé un plan en 3D permettant de mieux visualiser l’étagère et ses mesures. Je vous envoie ces plans 3D (Sketchup) sur simple demande dans les commentaires ci-dessous (J’ai préparé un petit tutoriel d’utilisation de ce logiciel gratuit)

Etagère bibliothèque DIY

Etagère bibliothèque DIY

  • Dimensions globales : H 100 / L 50 (plateaux) / P 30
  • Hauteur des plateaux : 7, 44 et 76 cm

Fabrication de l’étagère

On débute la réalisation de cette étagère en découpant nos planches de sapin. Au total, il me faudra :

  • 2 planches de 100×30 (les 2 montants verticaux)
  • 4 planches de 50×30 (les 4 plateaux horizontaux)

Etagere bibliotheque DIY

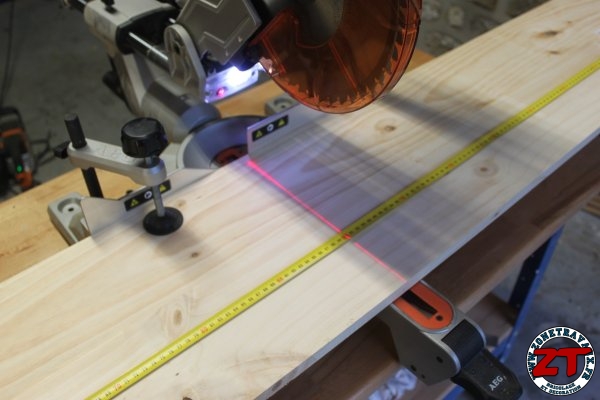

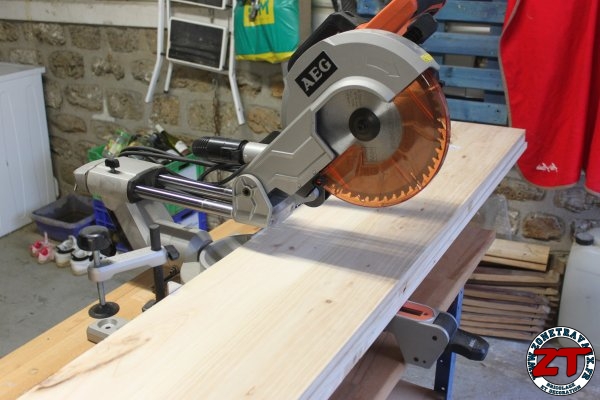

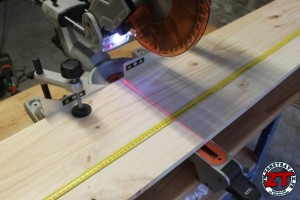

Pour cela, j’utilise ma toute nouvelle scie radiale AEG P254L.

Etagere bibliotheque DIY

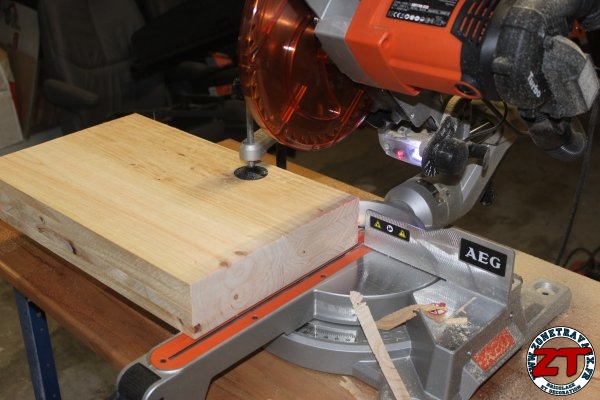

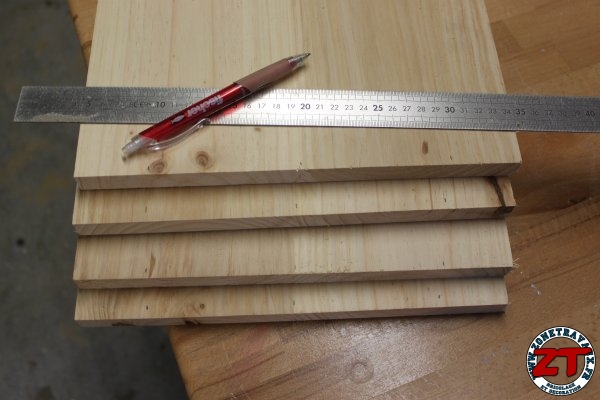

Petite astuce pour que les plateaux soient tous parfaitement identiques (et parce que ma scie permet une profondeur de coupe importante), je les passe tous ensembles dans la scie radiale pour retirer le potentiel 1/4 de mm d’écart.

Etagere bibliotheque DIY

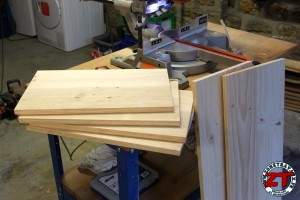

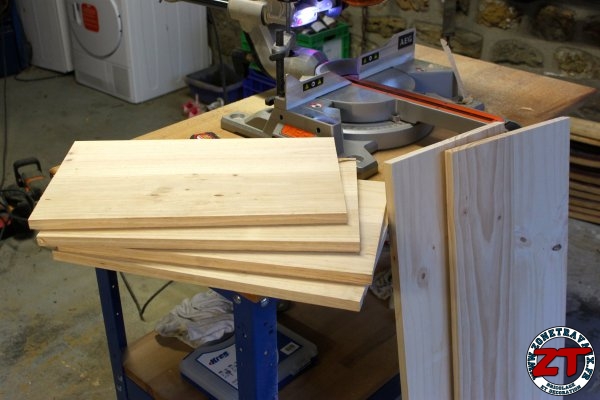

Mes plateaux et mes sections verticales sont prêts, il ne me reste plus qu’à les préparer pour assemblage. je vous laisse deviner quelle technique je vais utiliser… si vous êtes lecteurs régulier de ZoneTravaux, vous aurez devinés !

Etagere bibliotheque DIY

Et oui, je vais utiliser le gabarit de perçage Kreg pour un assemblage en vis cachées. Je démarre en marquant l’emplacement des futurs perçages (3 par coté soit 6 par plateau)

Etagere bibliotheque DIY

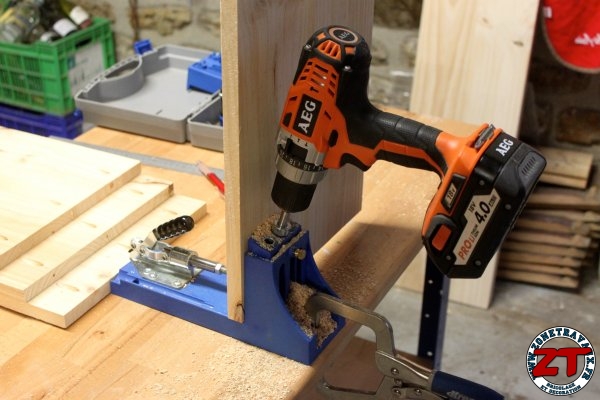

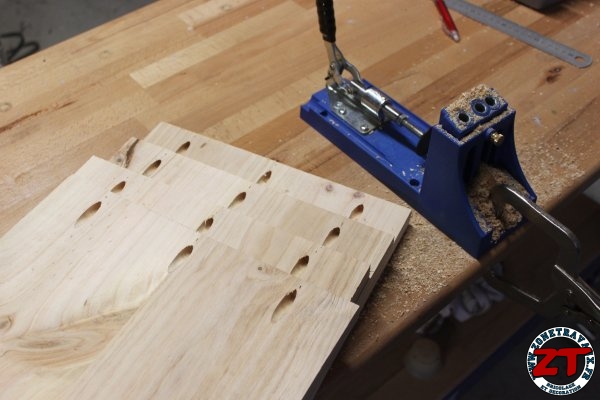

Ensuite, je règle mon gabarit et je perce à l’aide de ma visseuse 12V AEG BBS 12 C2LI 202B. C’est ultra rapide, propre et efficace.

Etagere bibliotheque DIY

Voici donc mes plateaux prêts à être assemblés sur les montants verticaux (vu de dessous).

Etagere bibliotheque DIY

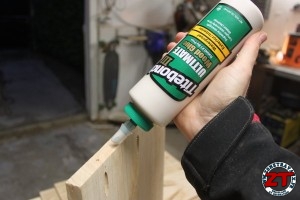

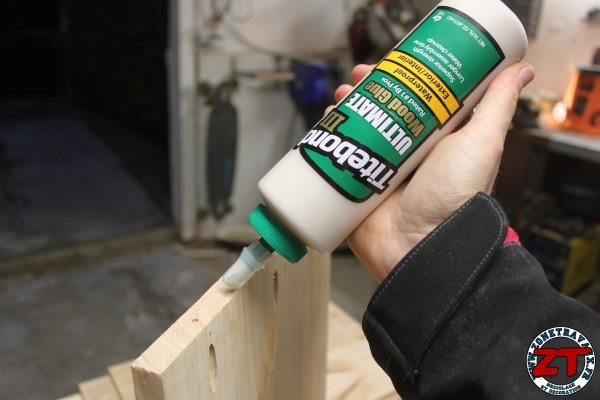

Pour avoir une étagère robuste, je vais commencer par coller mes sections avant vissage. J’ai enfin mis la main sur la colle ultime pour mes assemblages. C’est une marque que j’ai découverte lors de la fabrication de ma planche de Skateboard : TITEBOND Ultimate III : je vous la recommande vraiment, j’en suis fan !

Etagere bibliotheque DIY

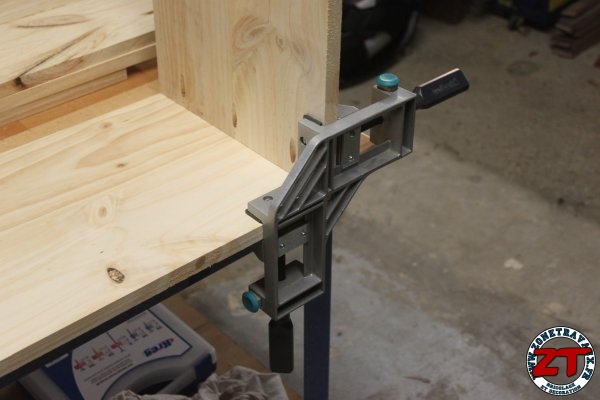

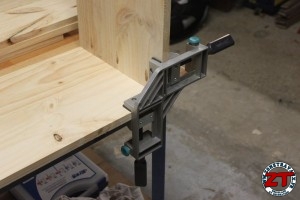

Ensuite, pour l’assemblage à 90°, j’utilise l’étau d’angle Wolfcraft (ma 3ème main pour maintenir les planches). Mes panneaux sont donc collés/vissés.

Etagere bibliotheque DIY

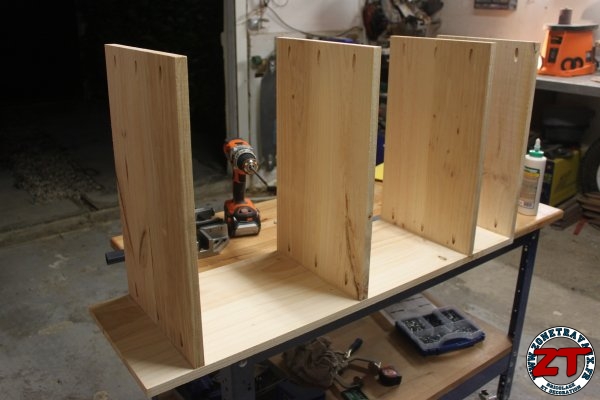

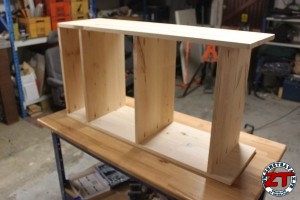

Je recommence pour les 4 plateaux avec le vissage des 3 vis d’un des cotés. Ca commence à prendre forme !

Etagere bibliotheque DIY

Puis je remets de la colle sur l’autre extrémité de chaque planche avant vissage.

Etagere bibliotheque DIY

Je positionne le second montant verticale (en m’assurant qu’il soit parfaitement symétrique au premier) et j’utilise à nouveau l’étau d’angle pour maintenir mes planches en place au moment du vissage.

Etagere bibliotheque DIY

Je laisse sécher la colle puis passe un léger ponçage pour retirer le surplus dans les angles.

Etagere bibliotheque DIY

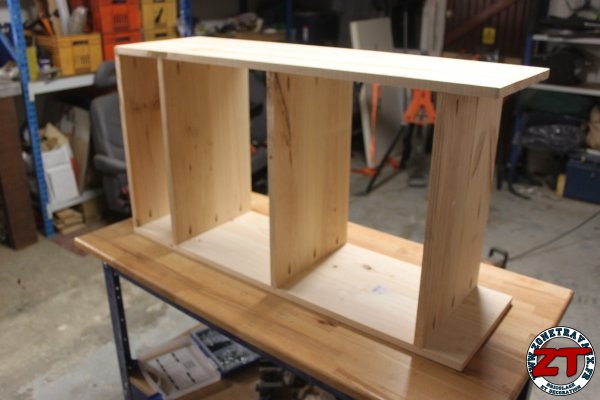

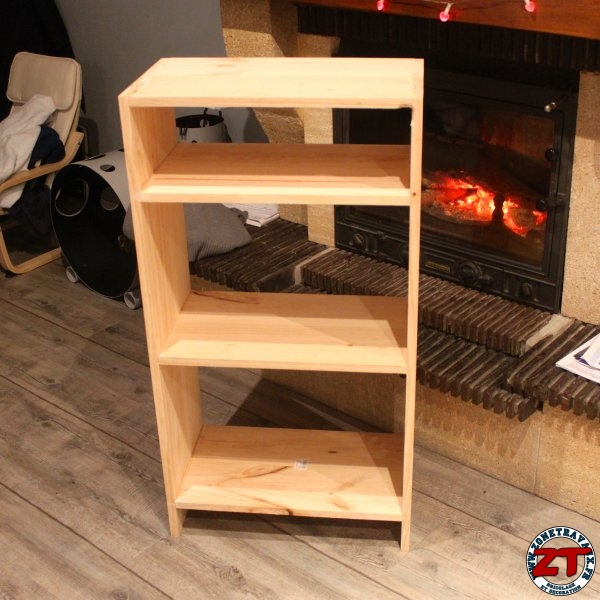

A ce stade, vous disposez déjà d’une étagère bibliothèque solide et fonctionnelle. En tout, cela m’a pris 1 heure pour arriver à ce stade. Je n’ai pas forcément utilisé d’outils complexes et surtout, cela m’a coûté moins de 10€.

Réalisation des finitions

Maintenant, je ne suis pas non plus à 1 heure prêt donc j’ai décidé d’apporter quelques finitions à mon étagère histoire que celle-ci soit présentable ! Les prochaines étapes ne sont pas indispensables mais cela fer la différence entre une étagère basique et une étagère basique mais bien finie 🙂

Etagere bibliotheque DIY

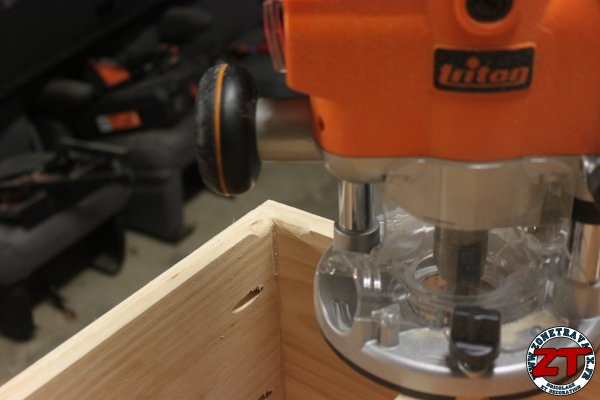

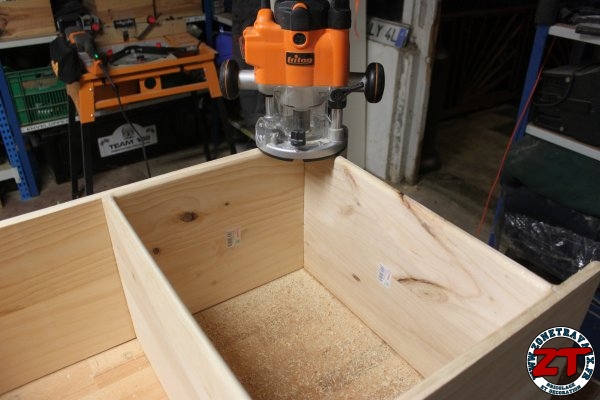

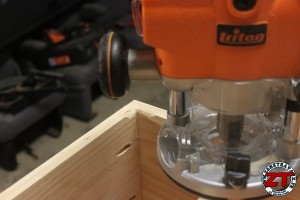

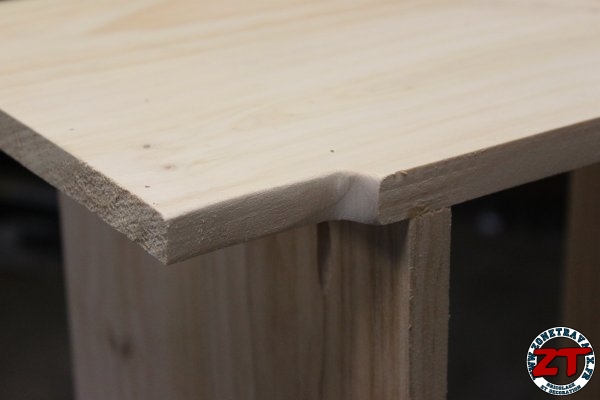

Je sors donc ma défonceuse (TRITON JOF 001) avec une fraise quart de cercle pour arrondir l’ensemble des bordures de l’étagère.

Etagere bibliotheque DIY

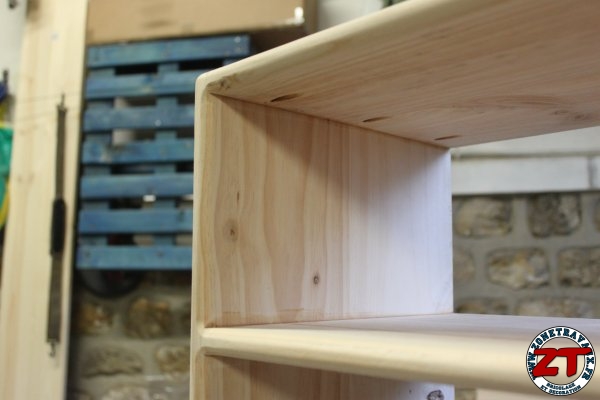

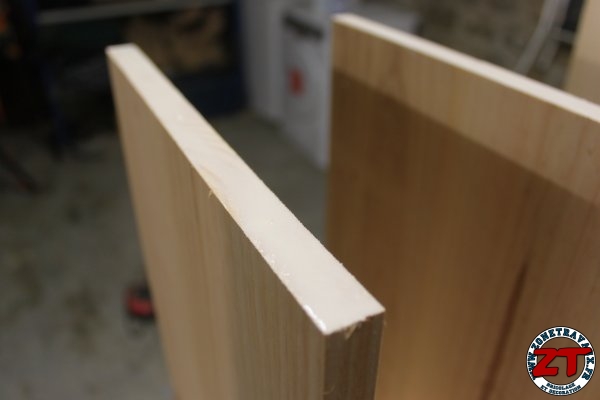

Honnêtement, le résultat n’est pas comparable. Cela prend 10 minutes avec cet outil et le rendu est vraiment sympa.

Etagere bibliotheque DIY

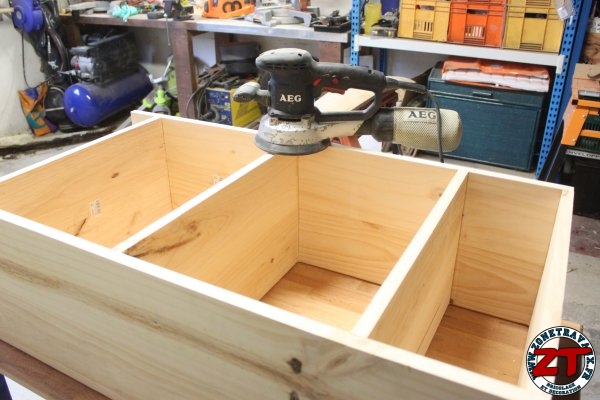

Les dernières finitions sont réalisées avec une ponceuse excentrique pour l’ajustement définitif des planches mais surtout au papier de verre fin pour les dernières irrégularités.

Etagere bibliotheque DIY

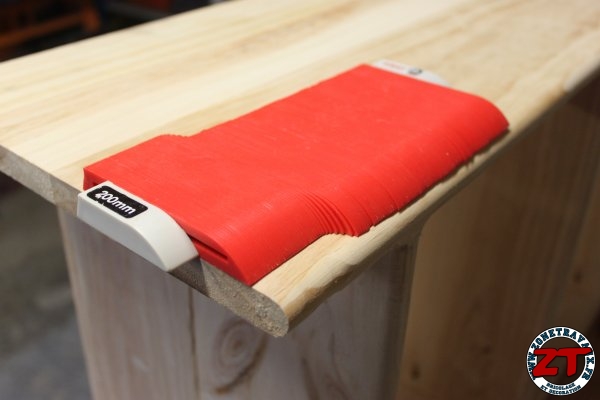

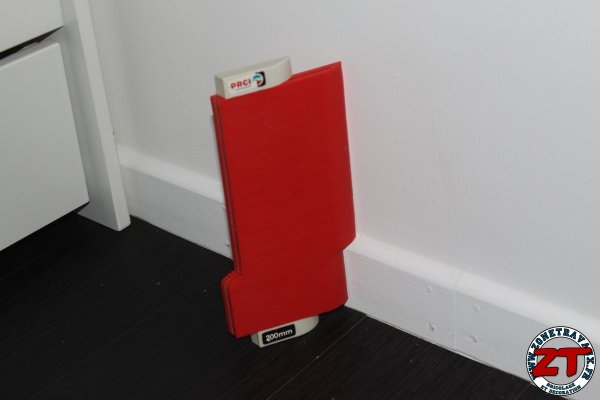

La pièce dans laquelle je vais installer cette étagère est équipée d’une plinthe. Afin de pouvoir caller l’étagère contre le mur, il faut que j’ajuste le pied de celle-ci. J’utilise une jauge de contour pour prendre une mesure parfaite de la future découpe (j’avais déjà utilisé cet outil lors de la conception d’un coffrage murale).

Etagere bibliotheque DIY

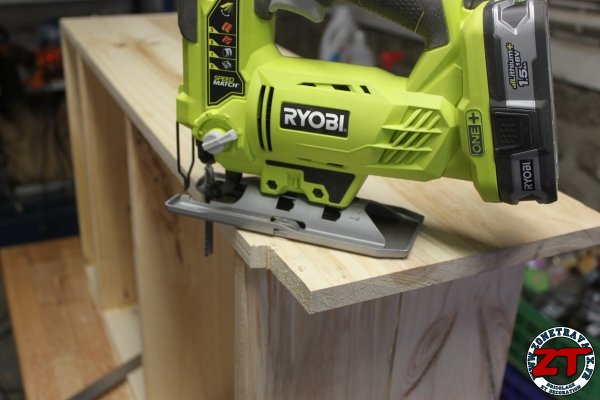

Je le pose ensuite sur le pied de l’étagère et je trace la découpe au crayon à papier. La découpe est réalisée avec ma scie sauteuse pendulaire RYOBI R18JS-0 (découpe réalisée sur les 2 pieds).

Etagere bibliotheque DIY

Léger ponçage pour finaliser la découpe (au papier de verre fin) et le tour est joué, il ne me reste qu’à tester l’étagère sur place.

Etagere bibliotheque DIY

Dernier check-up avant de sortir de l’atelier pour m’assurer que tout va bien. Le collage est parfaitement sec. Si vous le souhaitez, vous pouvez peindre votre étagère, j’ai décidé de laisser la notre brut. Pour les perfectionniste, il est possible de reboucher les trous cachés (mais vous le verrez, ils ne sont pas visibles une fois l’étagère installée).

Etagere bibliotheque DIY

Installation de la bibliothèque

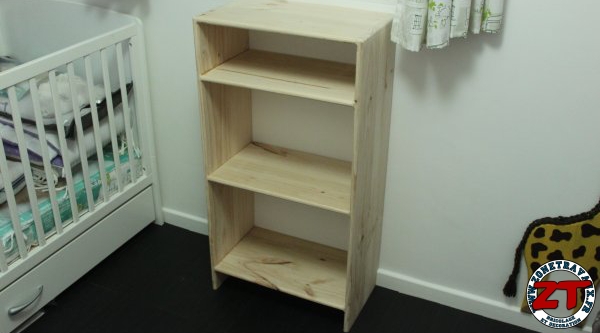

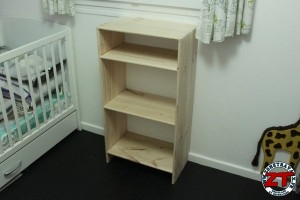

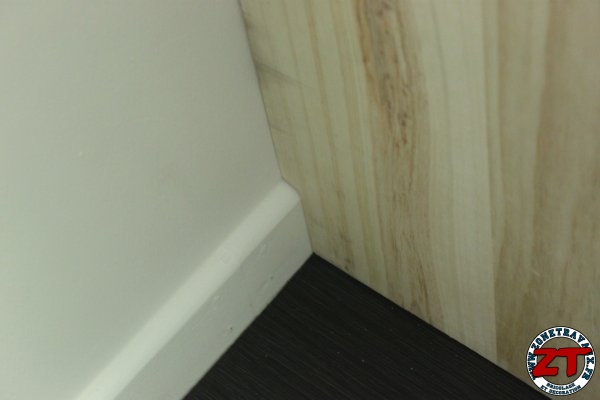

Direction la maison pour mettre en place notre nouvelle étagère moins d’une heure ! Je la place contre le mur, je regarde si tout se passe bien et vérifie que la découpe de la plinthe est correcte…. roulement de tambours… C’est parfait !

Etagere bibliotheque DIY

Etagere bibliotheque DIY

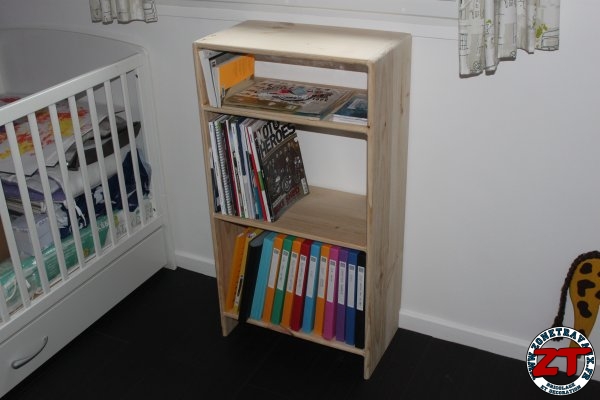

Il ne me reste plus qu’à mettre en place mes documents et voici le résultat final. Comme vous pouvez le constater, il n’y a rien de plus simple comme bricolage.

C’est presque plus rapide qu’un aller/retour à Ik*a (moins cher aussi) et en tout cas, vous aurez le plaisir de l’avoir réalisée vous même, ce qui vaut tout l’or du monde !

Etagere bibliotheque DIY

Pour les « boiseux » (passionnés du travail du bois), ne criez pas, je n’ai volontairement pas utilisé les techniques ancestrales d’assemblages, ce n’est clairement pas le but de cette réalisation. Cette étagère se veut simple, facile, abordable dans sa réalisation, rien de plus !

Je vous souhaite un très bon bricolage et à très bientôt sur ZoneTravaux ou sur le forum ! (et si vous voulez les plans 3D sous Sketchup, demandez les ici, je vous les envois par mail).

Vince
Vincehttps://www.zonetravaux.fr
Passionné par le travail du bois, du métal mais aussi par les tests de nouveaux outils, je partage avec vous mes expériences, réalisations et mes démos d'outils !
RELATED ARTICLES

12 Commentaires

    • Merci Greg 😉
      L’avantage est que cette étagère est vraiment réalisable avec des outils basiques mais tu as raison, il faudra prévoir un peu plus que 2 heures dans ce cas !
      Bon bricolage, Vince

  1. Salut Vince,

    Joli travail et merci du partage.
    Je viens de faire une étagère-bibli dans le même genre pour ma petite. As-tu utilisé la plaque de guidage pour la défonceuse? J’ai eu le souci en bout de planche, si je maintiens pas parfaitement la défonceuse elle as tendance a riper un peu…

  2. Salut,
    J’ai en effet eu ce souci lors d’un premier test de défonçage à main levé. Du coup, pour les extrémités des planches (au niveau des pieds de l’étagère), j’ai utilisé la plaque de guidage. Tu fais bien de le préciser, c’est une bonne remarque que je n’avais pas mentionné ! Merci de ton commentaire
    Vince

  3. Pour la plaque de guidage, sur ce type de réalisation, je me suis fait une plaque de contreplaqué de la largeur de la bibliothèque. On gagne énormément en stabilité, en précision … et le plus important, le travail est plus propre !

    Jolie réalisation mais pour chipoter un peu, il manque un élément essentiel : le dos pour contreventer la bibliothèque !

    A bientôt

  4. Salut Yoan,
    C’est marrant, j’étais allé voir ton site cet après-midi histoire de voir ou tu en étais 🙂
    Bonne idée le contreplaqué de la largeur de la bibliothèque, avec une chute de ce type, tu peux en effet gagner bp de temps.

    Et niveau chipotage… que dire… je suis d’accord avec toi. Par contre, j’ai réalisé les encoches de plinthe au niveau des pieds pour que la bibliothèque soit collée au mur et donc éviter d’avoir à réaliser un fond d’étagère histoire d’aller très vite dans la réalisation. Avec une heure de plus, je me serais occupé du fond mais aussi du rebouchage des trous pour une finition plus soignée. Ce sera sûrement dans un second temps pour compléter ce petit tuto !

    ++ Vince

  5. Très belle réalisation et très propre ! Ça donne vraiment envie et c’est bien expliqué
    En revanche, je ne crois pas une seconde au « moins de 10€ » Au vu du volume de bois et le prix des vis.

    En tout cas merci pour toutes ces informations.

  6. C’est une réalisation simple qui me tente pour m’entraîner à utiliser sketchup pour le dessin préliminaire. Merci de vos conseils !

  7. Je déterre un vieux tuto mais c’est exactement ce qu’il me faut pour mes enfants! Une bibliothèque avec des hauteurs différentes pour mettre leurs divers livres qui ont tous les formats…
    Ca me rassure, je me sens débutante dans le bricolage mais j’avais quand même toute la partie conception correcte, si ce n’est qu’au vu de mon outillage, je comptais demander à ce que les découpes soient faites par le magasin et n’ayant pas de défonceuse, ça aurait juste été poncé et peint.
    Je pensais aussi ajouter une plaque à l’arrière pour pouvoir aligner les livres, je n’avais pas pensé à faire un découpage pour la plainte. Du coup, je mettais la 1ère étagère directement au sol. Est-ce seulement à cause de ce découpage que tu ne l’as pas fait, ou bien y a til une autre raison à laquelle je n’aurais pas pensé?

    Il faut quand même que j’achète des étaus, je galèrerai moins et je serai autonome!
    Et je vais me pencher sur cette histore de gabarit de perçage, ça semble pas mal. Pour ma part, je comptais juste mettre les vis sur les côtés, reboucher les trous et peindre pour que ce soit plus propre.

    Merci en tout cas pour ce tuto, je ne connaissais pas ton site, mais je sens que je vais y passer un peu de temps!

    • Bonjour Aline, merci pour ton commentaire.
      L’étagère du bas est effectivement un peu plus haute pour laisser la place pour la plinthe, puis pour passer l’aspirateur aussi de temps en temps.
      Pour la défonceuse, ce n’est pas obligatoire du tout, effectivement une cale à poncer permet aussi de faire des choses sympas sans avoir beaucoup de matériel.
      Les gabarits (Tritons ou Kreg, tu trouveras des articles de tests sur ZT) sont juste excellents. Ca permet de faire des assemblages ultra-simples, hyper rapides et sans risque d’éclater le bois si jamais la vis dévie un peu.
      N’hésite pas à t’inscrire sur le forum pour partager ta création … ça servira aussi aux autres lecteurs en recherche d’inspiration.
